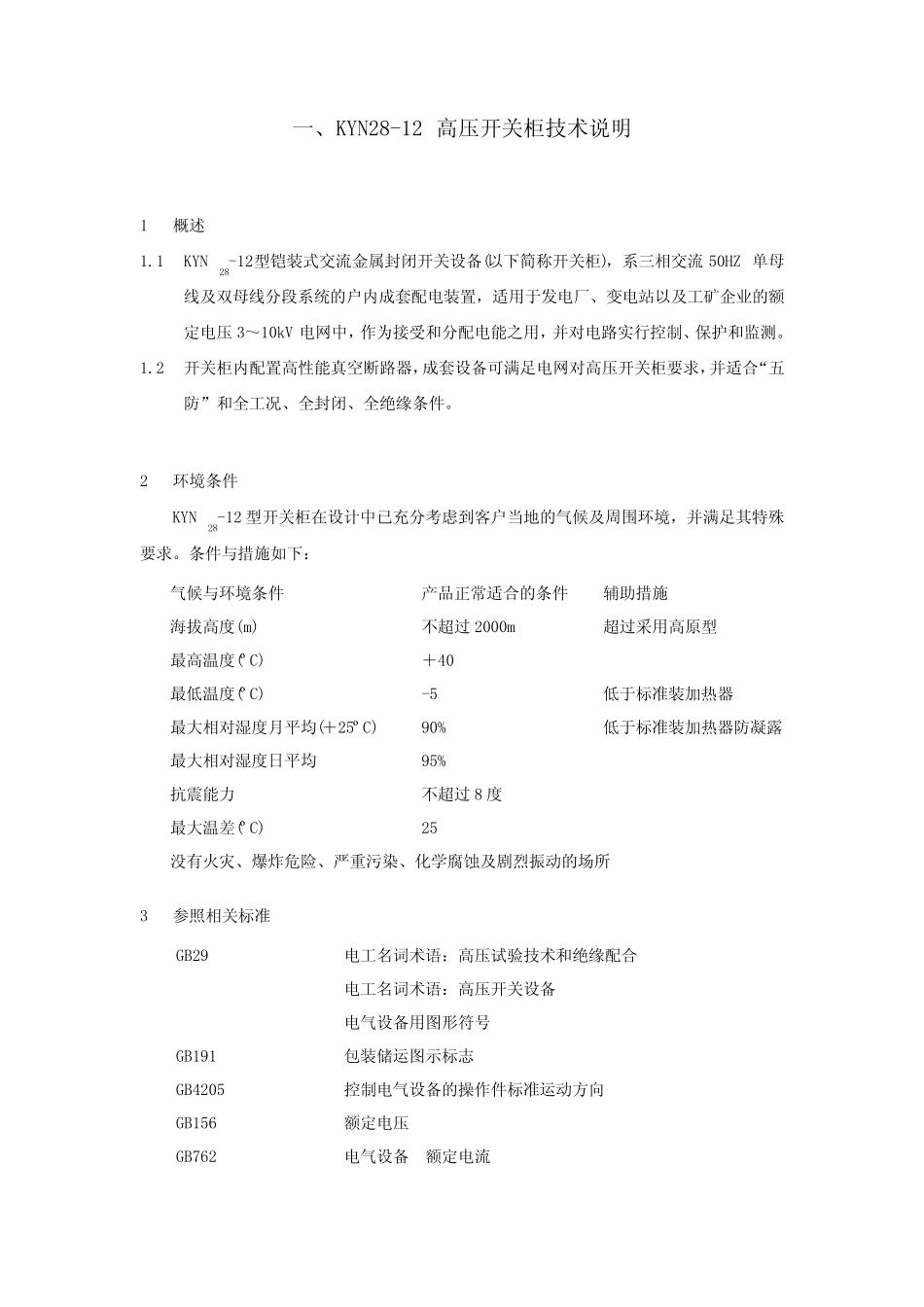

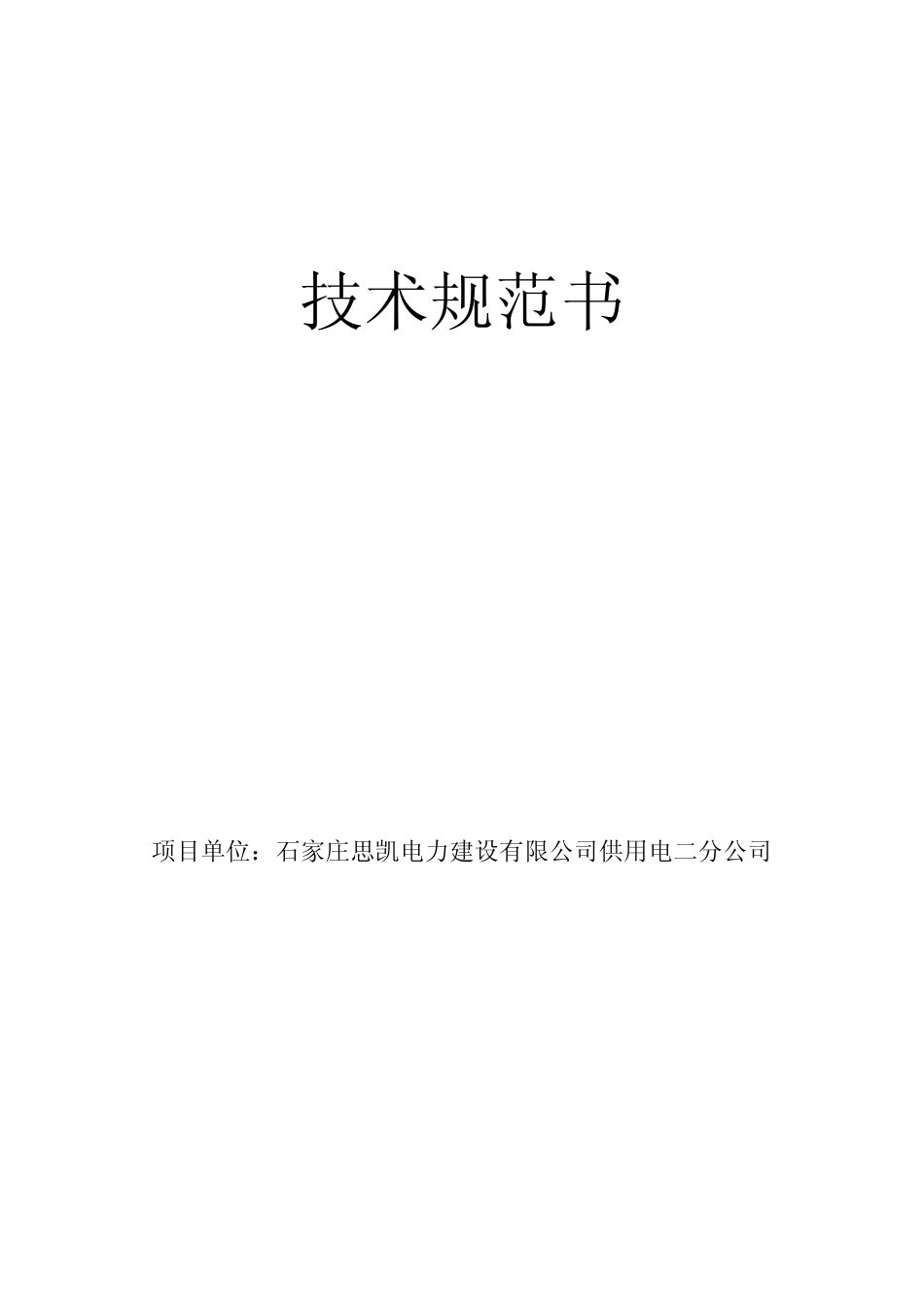

技术规范书项目单位：石家庄思凯电力建设有限公司供用电二分公司一、KYN28-12高压开关柜技术说明1概述1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。1.2开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。2环境条件KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m)不超过2000m超过采用高原型最高温度(ºC)＋40最低温度(ºC)-5低于标准装加热器最大相对湿度月平均(＋25ºC)90%低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC)25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3参照相关标准GB29电工名词术语：高压试验技术和绝缘配合电工名词术语：高压开关设备电气设备用图形符号GB191包装储运图示标志GB4205控制电气设备的操作件标准运动方向GB156额定电压GB762电气设备额定电流GB1980电气设备额定频率GB11022高压开关设备通用技术条件GB5582高压电力设备外绝缘的污秽等级电工电子产品自然环境条件海拔和气压水深和水压高压输变电设备的绝缘配合GB311.2~6高电压试验技术交流系统用高压绝缘子人工污秽试验方法固体层法GB7354局部放电测量GB11604高压电器设备无线电干扰测试方法GB763交流高压电器在长期工作时的发热GB2706交流高压电器动、热稳定试验方法GB3309高压开关设备常温下的机械试验GB5273变压器、电器及套管的接线端子电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13电气图用图形符号GB4025电工成套装置中的指示灯和按钮的颜色GB4884绝缘导线的标记GB6988.1~7电气制图GB7159电气技术的文学符号制订通则GB1207-86电压互感器GB1208-87电流互感器GB3906-913~35kV交流金属封闭开关设备GB50150-91电气装置安装工程、电器设备交接试验标准IEC-298额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56高压交流断路器IEC-113图解、图表、表格IEC-128技术图的一般原理IEC-694高压开关设备和控制设备的通用条款4技术参数4.1开关柜技术参数4.1.1额定电压：10kV4.1.2运行最高电压：12kV4.1.3工频耐压：42kV/min4.1.4雷电冲击电压：75kV4.1.5频率：50HZ4.1.6主母线额定电流：1250A4.1.74.1.8额定动力稳定电流：80kA4.1.9防护等级：IP4X；断路器门打开IP2X4.2真空断路器技术参数4.2.1型号：VS1（ZN63B-12）4.2.2额定电压：10kV4.2.3运行最高电压：12kV4.2.4频率：50HZ4.2.5额定电流：1250A4.2.6工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔离断口间的绝缘工频耐压值48kV/min4.2.7雷电冲击电压（全波）：75kV4.2.8辅助回路工频耐受电压：2kV4.2.9额定短路开断电流（有效值）（4S）4.2.10额定关合电流（峰值）：80kA4.2.114.2.12热稳定电流（有效值）：80kA（4S）4.2.13机械寿命：大于2~3万次（30年免维护）4.2.14电气寿命：大于2万次4.2.15额定短路开断电流下允许开断次数：50次4.2.16操作机构形式：电动弹簧操作机构4.2.17操作电压：DC220V4.2.18储能电机电压：AC/DC220V5开关柜的设计报告5.1柜体5.1.1KYN28-12型开关柜为金属铠装移开式。5.1.2柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。5.1.3柜体无任何焊接点，柜体由螺栓连接组成，为全组装结构。5.1.4柜体的安装维护可在正面进行，也可在背面进行，开关柜不仅可安装成面对面或背对背双排排列，而且可根据具体项目要求靠墙安装，节省占地面积。5.1.5整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。5.1.6断路器手车室内安装有特定的导轨，可轻巧地推进或抽出断路器手车。5.1.7手车室内设计有带自动锁扣和开启的电气型金属帘板，可满足手车断...
