通风机型号转子平衡课件VIP免费

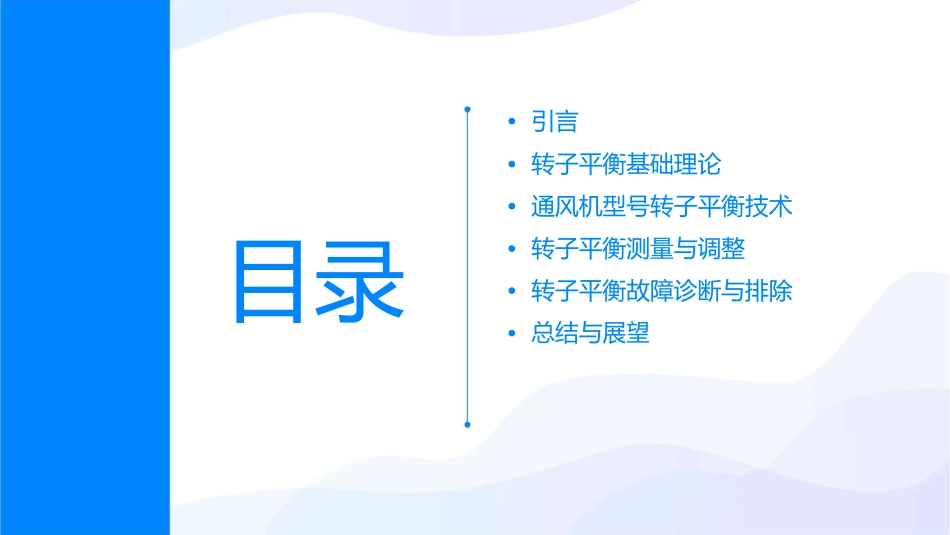

通风机型号转子平衡课件•引言•转子平衡基础理论•通风机型号转子平衡技术•转子平衡测量与调整•转子平衡故障诊断与排除•总结与展望目录01引言转子平衡的定义和意义定义转子平衡是指转子在旋转过程中，各部位的质心与旋转中心重合，使得转子能够稳定、平滑地运转。意义转子平衡对于通风机的运行至关重要。一个平衡的转子能够减少振动和噪音，提高通风机的运行效率和使用寿命。否则，不平衡的转子将导致通风机产生振动、噪音，甚至损坏，严重影响其性能和寿命。通风机型号转子平衡的背景发展历程随着科技的进步和制造业的发展，通风机的设计和制造水平不断提高。转子平衡作为通风机性能的关键因素，也受到了越来越多的关注和研究。行业现状目前，国内外众多企业和研究机构致力于通风机转子平衡技术的研究和创新，以提高通风机的性能和降低能耗。在这一背景下，了解和掌握通风机型号转子平衡的原理和方法显得尤为重要。课程目标和内容概述目标通过本次课件的学习，使大家充分了解通风机型号转子平衡的基本原理、方法和技术，掌握转子平衡的调整和优化技巧，为通风机的设计、制造和运行提供有力支持。内容概述本次课件将涵盖以下内容：转子平衡的基本原理、转子平衡的测量方法、转子平衡的调整与优化、典型通风机型号转子平衡实例分析、转子平衡的未来发展趋势等。02转子平衡基础理论转子动力学基础转子结构包括轴、叶轮、轴承等部件，各部件间的相互作用影响转子的动态特性。定义与重要性转子动力学是研究旋转机械转子系统中动力学行为的学科，对于确保旋转机械的稳定运行具有重要意义。旋转效应转子在高速旋转时，由于离心力、陀螺效应等，会出现复杂的动力学行为。转子不平衡的原因和影响01020304不平衡原因振动和噪声性能下降安全隐患包括制造误差、材料不均匀、装配误差等，导致转子在旋转时产生离心力。不平衡转子会引起机器振动，进而产生噪声，影响设备的稳定性和寿命。转子不平衡会导致设备性能下降，如降低通风机的风量、压力等参数。严重的不平衡可能导致设备损坏，甚至引发安全事故。转子平衡的方法和原理静平衡动平衡通过在转子上添加或去除质量，使转子在静止状态下达到平衡。在转子旋转状态下进行平衡校正，采用多点测量和校正，提高平衡精度。平衡原理平衡设备依据牛顿第二定律和角动量守恒原理，通过测量和分析转子振动信号，确定不平衡位置和大小，进行相应校正。采用平衡机进行转子平衡校正，包括测量系统、校正系统等组成部分。03通风机型号转子平衡技术通风机型号转子结构特点010203结构类型材料选择动力学设计通风机型号转子通常采用轴流式或离心式结构，转子上安装有叶片，用于实现气流的吸入和排出。转子叶片常采用高强度材料，如钛合金或不锈钢，以确保在高速旋转时具有足够的强度和刚度。为提高转子的动平衡性能，转子结构需经过精密的动力学设计和优化，降低振动和噪音。通风机型号转子平衡技术要求和流程平衡精度要求：转子平衡精度通常要达到G1.0或更高标准，以确保通风机在高速旋转时的稳定性和寿命。平衡流程1.粗平衡：在转子加工完成后，进行初步的静平衡，消除较大的不平衡量。2.精平衡：在粗平衡基础上，采用动平衡技术，通过精确测量和调整，使转子达到更高的平衡精度。通风机型号转子平衡的操作方法和技巧操作方法1.测量不平衡量：采用平衡机测量转子的不平衡量，包括大小和相位。2.添加或去除配重：根据测量结果，在合适的位置添加或去除配重，以消除不平衡。通风机型号转子平衡的操作方法和技巧•验证平衡：重新测量验证转子的平衡状态，确保满足精度要求。通风机型号转子平衡的操作方法和技巧01操作技巧1.选择合适的平衡机：根据转子结构和平衡精度要求，选择合适的平衡机和测量方法。0203042.配重调整策略：根据不平衡量的大小和分布，制定合理的配重调整策略，以最少的配重调整达到平衡目标。3.数据记录与分析：详细记录每次测量的数据，以便后续分析和优化转子的平衡性能。04转子平衡测量与调整转子平衡测量原理和设备设备振动测量仪：接收传感器信号，进行振动参数（如振幅、频率等）的测量和分析。原理：转子平衡测量是基于振动振动传...
