工厂变配电所及其一次系统课件VIP免费

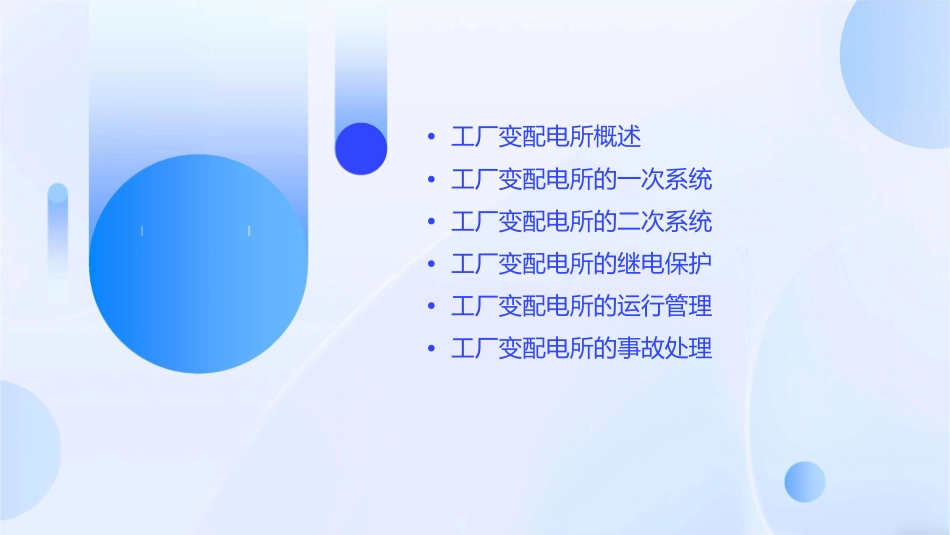

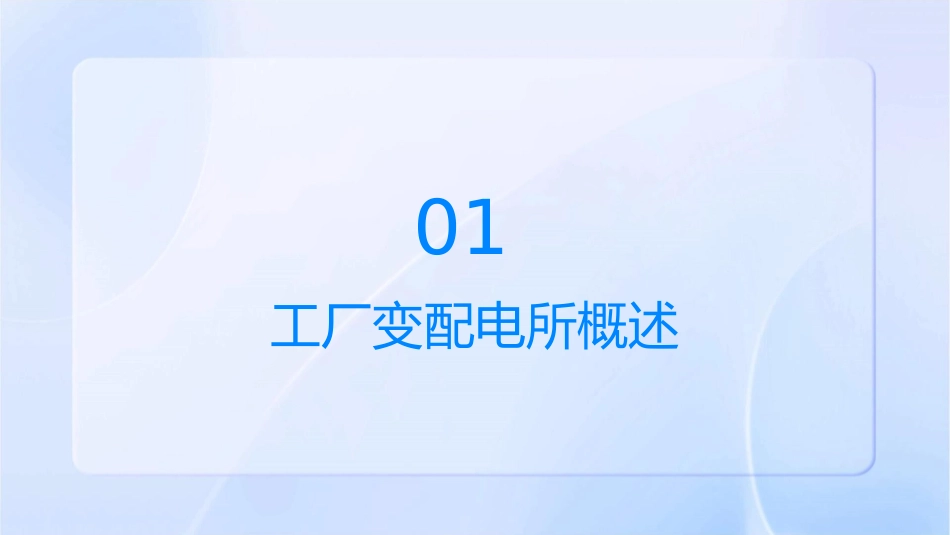

工厂变配电所及其一次系统课件•工厂变配电所概述•工厂变配电所的一次系统•工厂变配电所的二次系统•工厂变配电所的继电保护•工厂变配电所的运行管理•工厂变配电所的事故处理01工厂变配电所概述工厂变配电所的定义和作用定义工厂变配电所是工厂内部进行电能分配和管理的核心设施，负责将外部供电转化为满足生产设备需求的电源，同时为工厂内各用电区域提供稳定、可靠的电力。作用变配电所是工厂电力系统中不可或缺的一部分，它保障了工厂生产活动的正常运转，同时对提高工厂的生产效率和产品质量具有重要作用。工厂变配电所的组成高压开关柜继电保护装置用于接通或断开高压电源，并对电网进行监测和控制。对电力系统进行保护，防止故障和异常运行，确保电力系统的稳定和安全。变压器低压配电柜计量装置对电力系统的电量进行计量和统计，为电力管理和收费提供依据。将高压电转化为适合生产设备使用的低压电。接受变压器输出的低压电，并进行电能分配，控制各用电区域的电力供应。工厂变配电所的基本设备绝缘材料和设备用于保障电力设备和人身安全，包括绝缘子、电缆、母线等。测量仪表用于监测和控制电力系统的运行状态，包括电流表、电压表、功率表等。低压开关设备高压开关设备包括断路器、接触器、热继电器等，用于控制、保护和监测低压电源。电力变压器包括断路器、隔离开关等，用于控制、保护和监测高压电源。将高压电转化为低压电的核心设备，是变配电所的核心组成部分。02工厂变配电所的一次系统一次系统的组成变压器低压开关柜调整电压等级，将电能分配给不同的负荷。分配电能，控制负荷的投入和退出。电源进出线高压开关柜母线汇流和分流电能，连接各个电气设备和回路。连接电源和负荷，输送电能。进行开关操作，控制电源的投入和退出。一次系统的设计原则01020304安全性可靠性经济性灵活性确保电气设备和人身安全，遵循国家和地方的相关标准和规范。满足负荷对供电可靠性的要求，合理配置备用电源和应急电源。合理规划配电所的规模和布局，降低投资成本和维护成本。适应未来负荷增长和电源规划的变化，方便扩展和升级。一次系统的运行管理定期巡视异常处理检查电气设备运行状况，记录及时发现和处理电气设备故障和异常情况，防止事故扩大。相关参数。定期检修安全管理对电气设备进行预防性检修，严格执行安全操作规程，确保工作人员和设备安全。确保其正常运行。03工厂变配电所的二次系统二次系统的组成继电保护装置自动控制装置用于保护电力系统中的设备，如变压器、线路等，防止短路、过载等故障。用于监测和控制电力系统的运行，如自动重合闸、备用电源自动投入等。测量表计信号装置用于监测电力系统的运行状态，如电压、电用于指示电力系统的运行状态，如开关位置、流、有功功率等。故障信号等。二次系统的设备配置断路器隔离开关用于控制电力系统的运行，接通或断开电路。用于隔离电力系统中的故障部分，保证其他部分的正常运行。电流互感器电压互感器用于将大电流转换为小电流，为测量表计提供信号。用于将高电压转换为低电压，为测量表计提供信号。二次系统的保护与控制010203继电保护自动控制测量控制根据电力系统的运行状态，自动判断是否需要保护，并采取相应的保护措施。根据电力系统的运行状态，自动调整电力系统的参数和运行状态，确保电力系统的稳定运行。根据电力系统的运行状态，监测和控制电力系统的参数和运行状态，确保电力系统的稳定运行。04工厂变配电所的继电保护继电保护的基本原理继电保护装置的作用当电力系统中发生故障或异常时，继电保护装置能迅速切断故障部分，保证电力系统其他部分正常运行，并发出警报信号，以便运行人员及时处理。继电保护的基本原理利用电磁感应原理，当电力系统发生短路等故障时，电流和电压会发生变化，这些变化可以作为继电保护装置的动作信号。继电保护的配置方法按照电力系统的实际需要配置010203根据电力系统的规模、电压等级、负荷大小等因素，合理配置继电保护装置的数量和类型。双重化配置原则对于重要的电力设备，应配置两套独立的继电保护装置，以增加保护的可靠性和准确性。配合原则不同继电保护装置之...
