晶盛单晶炉作业指导书课件VIP免费

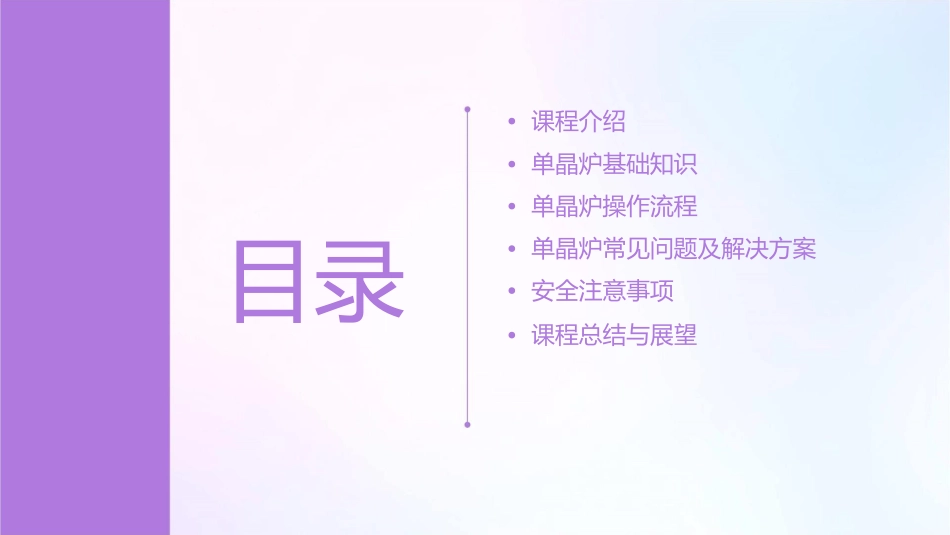

晶盛单晶炉作业指导书课件•课程介绍•单晶炉基础知识•单晶炉操作流程•单晶炉常见问题及解决方案•安全注意事项目录•课程总结与展望01课程介绍课程背景单晶硅作为半导体材料，被广泛应用于太阳能和集成电路领域。晶盛单晶炉是用于制备单晶硅的主要设备之一。随着光伏和半导体行业的快速发展，对单晶硅的需求不断增加，对晶盛单晶炉的操作和维护技能也提出了更高的要求。课程目标0102掌握晶盛单晶炉的基本结构和工了解晶盛单晶炉的操作流程和注意事项。作原理。掌握晶盛单晶炉的维护和保养方法。了解晶盛单晶炉的常见故障及排除方法。0304课程大纲0102030405第一部分：晶盛单晶炉的基本结构和工作原理第二部分：晶盛单晶炉的操作流程和注意事项第三部分：晶盛单晶炉的维护和保养方法第四部分：晶盛单晶炉的常见故障及排除方法通过本次课程的学习，学员将能够全面了解晶盛单晶炉的结构、工作原理、操作流程、维护保养方法以及常见故障的排除方法，为从事单晶硅制备行业的学员提供全面的技能指导。02单晶炉基础知识单晶炉的定义与分类01单晶炉是一种用于提炼单晶体材料的设备，常用于半导体、太阳能等领域。02根据晶体生长方式的不同，单晶炉可分为直拉法、悬浮法、提拉法等不同类型。单晶炉的工作原理单晶炉通过高温加热和控制系统，将多晶硅等原料熔化，然后通过提拉或悬浮等方法生长单晶体。直拉法是最常用的方法，其原理是将硅原料放入坩埚中，通过加热将其熔化，然后通过旋转和提升装置将硅液中的单晶硅生长出来。单晶炉的主要部件01020304加热系统控制系统坩埚和旋转装置冷却系统包括加热器、保温罩等，用于包括温度、压力、转速等控制仪表和执行机构，用于控制炉内的工艺参数。用于盛放硅原料并使其旋转，以便于单晶硅的生长。包括冷却水和冷凝器等，用于将生长好的单晶硅冷却并保护其质量。将硅原料熔化。03单晶炉操作流程操作前准备0103目的工具在开始单晶炉操作之前，需要先明确操作目的，以便后续步骤能够更加顺畅地进行。准备好所需的工具，如单晶炉、石墨坩埚、硅芯、热电偶等。0204人员安全确保操作人员已经接受了相关培训，并且具备操作单晶炉的资格。检查单晶炉是否处于安全状态，如炉体是否稳固、电气线路是否正常等。操作步骤装料引晶将石墨坩埚放置在单晶炉的炉膛内，然后加将硅液面调整至合适的位置，然后插入籽晶，开始入适量的硅料。引晶。抽真空缩颈与放肩关闭单晶炉的炉盖，启动真空系统，将炉膛内控制硅液面高度和温度，完成缩颈和放肩操作。的空气抽出。加热与熔料收尾与停炉向炉膛内通入电流，加热石墨坩埚，直至硅料完当单晶棒完全形成后，关闭加热电源，进行收尾操作；然后打开炉盖，将单晶棒取出。全熔化。操作后检查与维护检查对单晶炉进行检查，确保没有损坏或异常情况。清理维护清理炉膛内的残留物，并对炉体进行清洁。对单晶炉进行定期维护和保养，如更换石墨坩埚、热电偶等。04单晶炉常见问题及解决方案炉内结渣问题总结词详细描述炉内结渣是由于原料中混入杂质或者温度过高导致，需要定期清理炉内残渣，保证炉内清洁度。炉内结渣会影响单晶棒的生长和质量，需要及时进行处理。清理时，需关闭加热器电源，等待炉筒冷却后，用刮刀清理掉残渣。同时，还需检查原料是否干净，避免再次出现类似问题。VS晶棒异常问题总结词晶棒异常通常是由于原料纯度不够、加热器故障或炉内气体污染等原因引起，需要针对不同原因采取相应措施。详细描述针对原料纯度不够的问题，需要更换原料或增加提纯步骤；针对加热器故障的问题，需要检查加热器电路连接是否正常、加热器是否漏水等；针对炉内气体污染的问题，需要检查气路系统是否漏气、净化剂是否失效等。温度异常问题总结词温度异常会导致晶棒生长速度过快或过慢，甚至出现裂纹，需要密切关注温度传感器数据并及时调整。详细描述温度异常时，需要检查温度传感器是否故障、热电偶是否接触良好、加热器是否正常工作等。同时，还需根据实际情况调整加热功率和保温时间，确保晶棒生长速度适中、无裂纹。水电异常问题总结词详细描述水电异常通常是由于电源、水源或控制系统故障引起，需要及时排查并处理。针对电源故...
