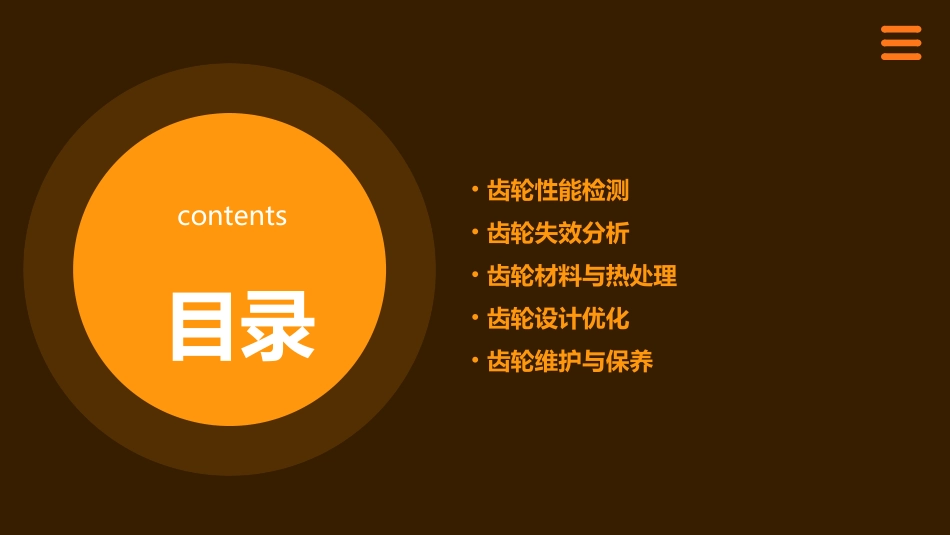

齿轮性能检测及失效分析课件目录contents•齿轮性能检测•齿轮失效分析•齿轮材料与热处理•齿轮设计优化•齿轮维护与保养01齿轮性能检测准确测量通过精确测量齿轮的齿数、模数、压力角等几何参数，确保齿轮的设计和制造精度。完整性评估检查齿轮是否存在裂纹、缺损等损伤，以评估其完整性。01020304齿轮几何尺寸检测表面粗糙度检测跳动量检测测量齿轮齿面粗糙度，以评估其对传动性能的影响。检测齿轮的径向和端面跳动量，以确保齿轮的旋转平稳性和传动准确性。齿轮精度检测02030401齿轮动态性能检测振动检测通过振动检测分析齿轮在运行中的动态特性，以识别潜在的故障和问题。噪声检测测量齿轮在传动过程中的噪声水平，以评估其传动性能和效率。02齿轮失效分析由于循环应力或应变导致材料疲劳损伤累积，最终导致齿轮断裂的现象。疲劳失效定义齿轮设计不当、制造误差、安装误差、润滑不良、过载或超载等。疲劳失效原因断口呈现疲劳源、疲劳扩展区和最终断裂区，表面有明显的疲劳裂纹。疲劳失效特征齿轮疲劳失效齿轮在运转过程中，由于摩擦磨损导致齿面材料逐渐损失的现象。磨损失效定义磨损失效原因磨损失效特征润滑不良、过载或超载、齿面粗糙度过大、转速过高或过低等。齿面出现磨损痕迹、凹坑或剥落，齿厚逐渐减小。030201齿轮磨损失效由于高温和高压作用，齿轮齿面间的油膜破裂，导致齿面金属直接接触并粘结在一起的现象。胶合失效定义润滑不良、高速重载、超载或过载等。胶合失效原因齿面出现胶合痕迹，严重时会导致齿轮卡死或断裂。胶合失效特征齿轮胶合失效03齿轮材料与热处理齿轮材料选择具有良好的韧性和强度，适用于低速、重载的齿轮。具有较好的耐磨性和耐冲击性，适用于中等载荷的齿轮。具有较好的耐腐蚀性和导热性，适用于轻载、低速的齿轮。具有较好的耐腐蚀性和强度，适用于高载、高速的齿轮。碳钢铸铁铜合金不锈钢齿轮热处理工艺淬火通过快速冷却提高齿轮的硬度和耐磨性。回火通过加热降低齿轮的脆性，提高韧性和抗冲击能力。表面处理如喷丸、渗碳、渗氮等，提高齿轮表面的硬度和耐磨性。通过硬度计测量齿轮表面的硬度，判断材料的耐磨性和强度。硬度测试通过拉伸机测量齿轮材料的抗拉强度和延伸率，判断材料的力学性能。拉伸试验通过冲击试验机测量齿轮材料的冲击韧性，判断材料的抗冲击能力。冲击试验通过显微镜观察齿轮材料的金相组织，判断材料的内部结构和质量。金相分析齿轮材料性能测试04齿轮设计优化材料选择根据齿轮的工作条件和性能要求，选择合适的材料和热处理工艺，以提高齿轮的力学性能和耐磨性。齿轮强度设计根据使用工况和载荷要求，对齿轮进行强度计算和校核，确保齿轮具有足够的承载能力和寿命。结构设计合理设计齿轮的结构，包括齿形、齿数、模数、螺旋角等参数，以优化齿轮的传动性能和受力状态。齿轮强度设计动态响应计算根据齿轮系统的输入和约束条件，计算齿轮系统的动态响应，包括位移、速度和加速度等参数。优化设计根据动态特性分析和动态响应计算结果，对齿轮设计进行优化，减小齿轮系统的振动和噪声。动态特性分析通过建立齿轮动力学模型，分析齿轮系统的振动、冲击和噪声等动态特性，预测齿轮系统的稳定性。齿轮动力学分析对齿轮的可靠性进行评估，包括齿轮的疲劳寿命、磨损寿命和安全系数等参数的计算和分析。可靠性评估根据可靠性评估结果，对齿轮设计进行优化，提高齿轮的可靠性和寿命。可靠性设计通过试验验证齿轮的可靠性，包括耐久性试验、加速寿命试验和可靠性评估试验等。可靠性试验齿轮可靠性设计05齿轮维护与保养03定期检查润滑系统的密封性确保润滑系统没有泄漏，密封良好，防止外界杂质进入润滑系统。01定期检查润滑油的质量和数量确保润滑油没有杂质和污染，油量充足，能够满足齿轮的润滑需求。02定期更换润滑油根据润滑油的类型和使用情况，按照规定的时间间隔更换润滑油，以保证润滑效果。齿轮润滑系统维护123清除齿轮箱内的杂质和污垢，保持齿轮箱内部清洁。定期清洁齿轮箱确保齿轮箱密封良好，防止水和杂质进入齿轮箱内部。检查齿轮箱的密封性确保齿轮箱散热良好，防止过热导致齿轮损坏。检查齿轮箱的散热系统齿轮...
