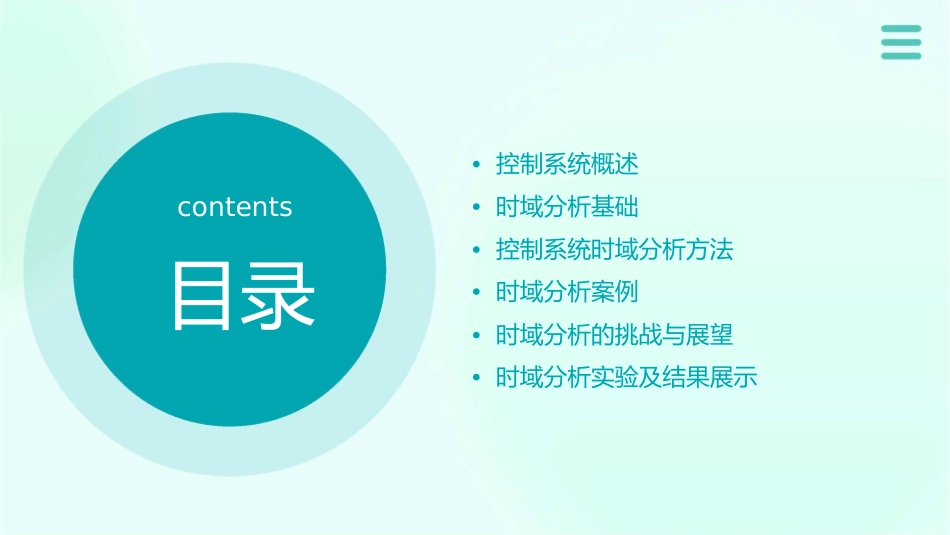

控制系统的时域分析二课件•控制系统概述contents•时域分析基础•控制系统时域分析方法•时域分析案例目录•时域分析的挑战与展望•时域分析实验及结果展示01控制系统概述定义与特点定义控制系统是一种通过反馈机制来调整系统的输出，以达到预期的输出效果的机制。特点控制系统具有闭环结构，通过反馈机制对系统输出进行监测和调整，以实现系统的稳定性和可控制性。控制系统的重要性010203实现复杂系统的控制提高生产效率保障安全性对于复杂系统，如飞机、火箭等，需要实现精准的控制才能保证其安全性和稳定性。控制系统能够实现对这些复杂系统的精确控制。在生产过程中，控制系统能够实时监测和调整生产过程，从而提高生产效率。控制系统能够在关键时刻对系统进行控制，避免危险情况的发生，保障安全性。控制系统的发展历程经典控制理论阶段20世纪初，人们开始研究如何通过反馈机制实现对系统的控制。这一阶段的主要特点是基于线性系统理论，采用频率分析和根轨迹法进行分析设计。现代控制理论阶段20世纪50年代，随着计算机技术的发展，人们开始研究更为复杂的控制系统。这一阶段的主要特点是采用状态空间法进行分析设计，并引入了最优控制理论。智能控制理论阶段20世纪80年代以后，随着人工智能技术的发展，人们开始研究具有自适应能力和学习能力的新型控制系统。这一阶段的主要特点是采用神经网络、模糊控制等智能控制方法。02时域分析基础时域分析的定义与特点时域分析是一种在时间域内对控制系统进行分析的方法，它具有直观、易于理解的特点。时域分析能够提供系统响应的实时信息，有助于我们更好地了解系统的动态性能。VS时域分析的基本概念输入信号时域分析中，输入信号是激励信号，它可以是任意形状的函数。输出信号系统响应输出信号是系统在输入信号作用下的响应。系统响应是输出信号与输入信号的关系，可以通过时域分析得到。时域分析的数学模型线性时不变模型（LTI）01这种模型是时域分析中最常用的模型，它具有线性、时不变的特性。微分方程0203微分方程是描述LTI系统动态性能的基本工具，它可以描述输入信号和输出信号之间的关系。传递函数传递函数是描述LTI系统在复数域内性能的一种方法，它可以通过微分方程得到。03控制系统时域分析方法阶跃响应分析定义阶跃响应是指系统在输入为单位阶跃函数时，系统的输出响应。描述通过阶跃响应分析，我们可以了解系统对于突然变化输入的响应行为，例如系统的上升时间、峰值时间、调节时间等动态性能指标。应用阶跃响应分析广泛应用于系统的设计和分析中，例如在控制系统的设计和优化中，通过调整系统参数，改善系统的动态性能。冲激响应分析定义01冲激响应是指系统在输入为冲激函数时，系统的输出响应。描述02冲激响应分析主要关注系统在单位冲激函数输入下的响应行为，例如系统的冲激响应、零状态响应等。应用03冲激响应分析在数字信号处理、图像处理等领域有广泛的应用，例如在图像处理中，通过滤波器对图像进行冲激响应分析，实现图像的增强和滤波。稳定性分析定义稳定性是指系统在输入任意函数时，系统的输出响应是否趋于稳定。描述稳定性分析主要关注系统的长期行为，即当时间趋于无穷大时，系统的输出响应是否趋于稳定。应用稳定性分析是控制系统设计的重要基础，只有当系统稳定时，才能保证系统的控制效果和性能指标达到预期要求。04时域分析案例案例一：简单控制系统的阶跃响应分析阶跃响应的定义01阶跃响应是指系统在单位阶跃函数输入下，输出响应随时间变化的情况。简单控制系统的阶跃响应特点0203简单控制系统通常具有单一的输入和输出，其阶跃响应曲线较为简单，通常呈现出线性变化趋势。阶跃响应分析的步骤通过观察阶跃响应曲线，可以分析系统的稳定性、响应速度、超调量等性能指标。案例二：复杂控制系统的冲激响应分析冲激响应的定义1冲激响应是指系统在单位冲激函数输入下，输出响应随时间变化的情况。复杂控制系统的冲激响应特点复杂控制系统通常具有多个输入和输出，其冲激响应曲线较为复杂，可能呈现出非线性变化趋势。23冲激响应分析的步骤通过观察冲激响应曲线，可以分析系统的抗干扰性能、脉冲响应特性...
