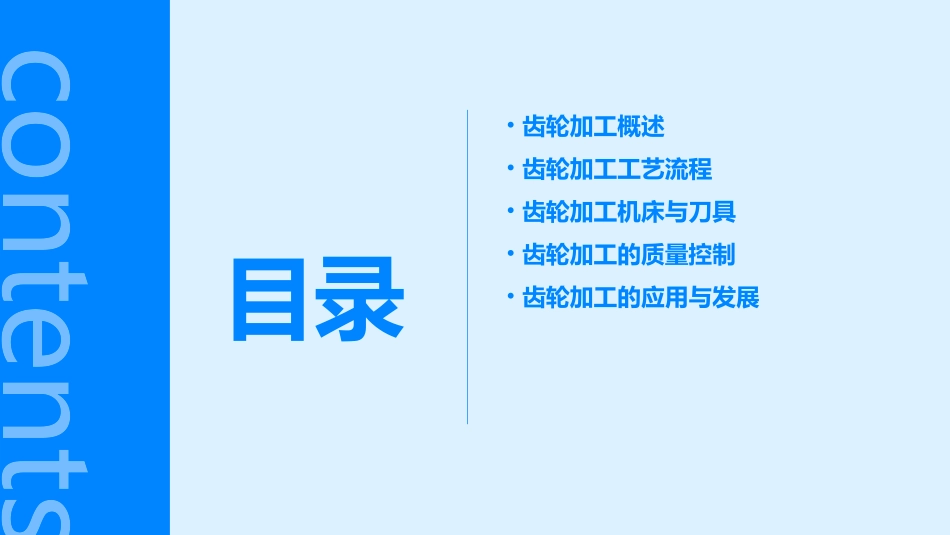

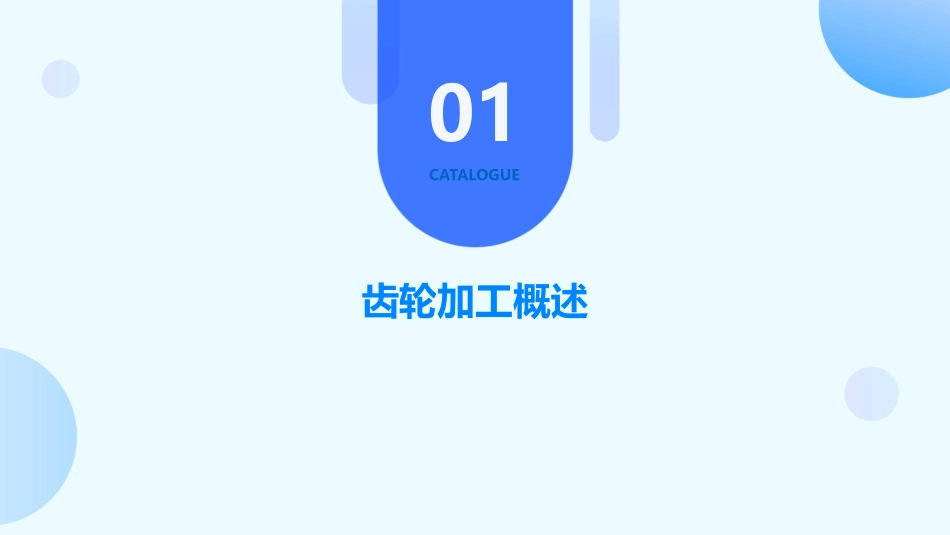

齿轮加工方法课件contents目录•齿轮加工概述•齿轮加工工艺流程•齿轮加工机床与刀具•齿轮加工的质量控制•齿轮加工的应用与发展齿轮加工概述01CATALOGUE齿轮加工是通过一系列的切削和成形方法，将毛坯加工成满足精度和强度要求的齿轮的过程。齿轮加工的基本原理是利用刀具与毛坯之间的相对运动，通过切削、磨削、研磨等手段去除多余的材料，形成齿廓和齿根。齿轮加工的主要参数包括模数、齿数、压力角、齿宽等，这些参数的选择直接影响齿轮的几何尺寸、承载能力和使用寿命。齿轮加工的基本概念齿轮加工的分类插削加工是使用插刀在齿轮毛坯上切削出齿形的过程，适用于加工精度要求较高的非标齿轮。铣削加工是使用铣刀在齿轮毛坯上切削出齿形的过程，适用于大批量生产中加工标准齿轮。根据加工方式的不同，齿轮加工可分为铣削、插削、磨削和研磨等类型。磨削加工是使用砂轮在已加工的齿轮表面上磨削以达到精度要求的过程，常用于高精度齿轮的精加工。研磨加工是使用研具和研磨剂在已加工的齿轮表面上研磨以达到精度要求的过程，适用于超精密齿轮的加工。随着科技的不断发展，齿轮加工技术也在不断进步和创新。智能化和自动化是未来齿轮加工技术的发展方向，通过引入智能制造技术和数字化工厂理念，实现齿轮加工过程的自动化和智能化控制，提高生产效率和产品质量。环保和可持续发展也是齿轮加工技术发展的必然趋势，采用绿色制造技术、节能减排措施以及可再生能源利用等手段，降低齿轮加工过程中的能耗和污染排放，促进可持续发展。高效高精度加工技术是当前齿轮加工领域的研究热点，如高速切削、超硬材料刀具、精密磨削等技术的应用，提高了齿轮加工的效率和精度。齿轮加工技术的发展趋势齿轮加工工艺流程02CATALOGUE用于制造高精度、高强度、高耐磨性的齿轮，如合金钢、碳素钢等。钢材如塑料、陶瓷等，用于制造低速、轻载、低噪音的齿轮或用于特殊场合。非金属材料齿轮材料的选择铸造法适用于大型齿轮毛坯的制造，但铸造过程中可能存在气孔、缩孔等缺陷。锻造法适用于中小型齿轮毛坯的制造，可提高材料的机械性能和减少内部缺陷。齿轮毛坯的制造去除多余的材料，为后续精加工预留合适的余量。确保齿坯的尺寸精度和形位公差，为后续齿形加工提供合格的基准。齿坯的加工精加工粗加工通过滚刀与齿坯的啮合运动，切削出齿形。适用于大批量生产中精度要求不高的齿轮。滚齿法通过插刀与齿坯的啮合运动，切削出齿形。适用于切削直齿和斜齿圆柱齿轮。插齿法齿形的加工剃齿法通过剃刀与齿面的相对运动，修整齿轮的齿形，提高精度和降低表面粗糙度。珩齿法通过珩磨轮与齿面的相对运动，修整齿轮的齿形，提高精度和降低表面粗糙度。齿形的精加工调整齿轮材料的金相组织，提高机械性能。正火处理淬火处理回火处理提高齿轮表面的硬度和耐磨性。稳定齿轮尺寸，减少内应力，提高抗疲劳性能。030201热处理齿轮加工机床与刀具03CATALOGUE滚齿机插齿机铣齿机磨齿机齿轮加工机床的分类与特点01020304用于加工直齿和斜齿圆柱齿轮，具有高精度、高效率的特点。用于加工直齿和斜齿圆柱齿轮，特别适合于加工内齿轮和多联齿轮。用于加工各种类型的齿轮，包括圆柱齿轮、圆锥齿轮和蜗轮等。用于精加工已加工过的齿轮，提高其精度和表面质量。齿轮刀具的种类与特点用于加工直齿和斜齿圆柱齿轮，具有切削速度快、切削效率高的特点。用于加工直齿和斜齿圆柱齿轮，特别适合于加工内齿轮和多联齿轮。用于加工各种类型的齿轮，包括圆柱齿轮、圆锥齿轮和蜗轮等。用于精加工已加工过的齿轮，提高其精度和表面质量。滚刀插齿刀铣刀磨石具有良好的切削性能和耐磨性，适用于一般切削条件。高碳钢具有较高的硬度、耐磨性和耐热性，适用于高切削速度和高进给率的切削条件。高速钢具有高硬度、高耐磨性和耐热性，适用于切削硬度高、耐磨性好的材料。硬质合金具有高硬度、高耐磨性和耐热性，适用于切削高温合金、不锈钢等难加工材料。陶瓷材料齿轮刀具的材料与选择齿轮加工的质量控制04CATALOGUE误差来源与分类总结词齿轮加工过程中，误差主要来源于机床、刀具、夹具、工艺系统等方面。根据误差的性质和产生原因，可以分为...
