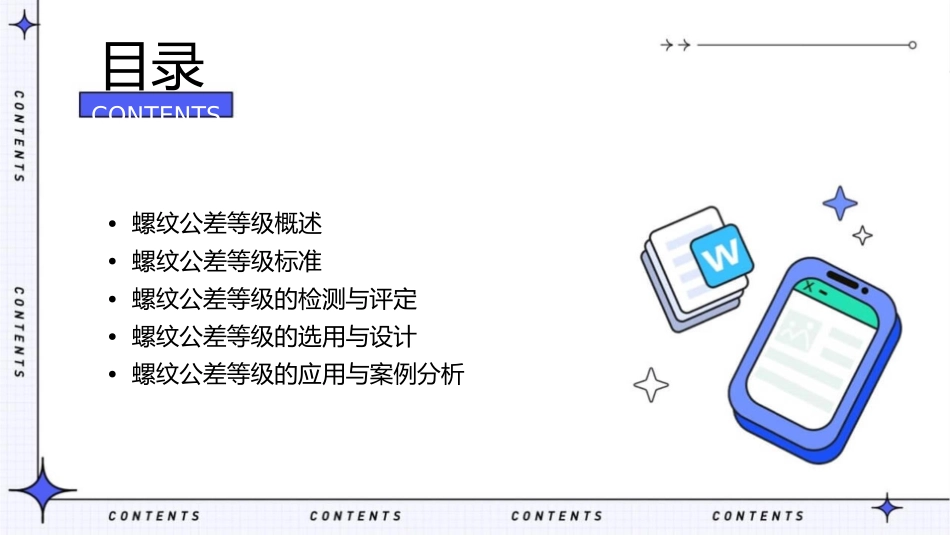

螺纹公差等级通用课件目录CONTENTS•螺纹公差等级概述•螺纹公差等级标准•螺纹公差等级的检测与评定•螺纹公差等级的选用与设计•螺纹公差等级的应用与案例分析01螺纹公差等级概述定义与分类定义螺纹公差等级是用来确定螺纹零件尺寸精度的一种标准,它规定了螺纹的直径、螺距、牙型角等参数的允许变动范围。分类根据不同的标准和用途,螺纹公差等级可分为多种,如ISO、DIN、ANSI等标准体系下的等级分类。螺纹公差等级的意义提高配合精度通过规定螺纹公差等级,可以控制螺纹配合的精度,从而提高机械设备的性能和使用寿命。保证互换性在批量生产中,同一规格的螺纹零件可以互换,以满足生产和使用需求,而这种互换性是通过精确控制螺纹公差等级来实现的。螺纹公差等级的选用根据使用要求经济性考虑根据不同的使用场合和要求,选择合适的螺纹公差等级。例如,对于需要高精度配合的场合,应选用较高等级的公差;对于一般用途的场合,可选用较低等级的公差。在满足使用要求的前提下,应尽量选用较低等级的螺纹公差,以降低生产成本。VS02螺纹公差等级标准螺纹公差等级标准概述定义目的分类螺纹公差等级标准是用于规定螺纹精度和互换性的技术规范,以确保不同制造者生产的螺纹能够正确匹配和互换。确保螺纹零件在装配和使用过程中具有足够的精度和可靠性,以满足各种工业领域的需求。根据精度要求和应用领域,螺纹公差等级标准通常分为精密级和粗糙级两类。螺纹公差等级标准的应用质量控制用于评估和监控螺纹零件的制造质量,确保其符合设计要求和性能标准。工业制造广泛应用于汽车、机械、航空航天、船舶、石油化工等工业制造领域,以确保各种螺纹零件的互换性和装配精度。技术交流作为国际标准,用于不同国家和地区之间的技术交流和贸易合作,促进工业技术的国际化和标准化。螺纹公差等级标准的制定与修订制定机构国际标准化组织(ISO)负责制定和修订全球通用的螺纹公差等级标准。此外,各个国家和地区也制定了自己的国家标准和行业标准。制定过程标准的制定通常基于广泛的工业实践和专家意见,经过多次修订和完善,以确保其科学性和实用性。修订原因随着工业技术的发展和制造工艺的改进,标准的修订是为了适应新的需求和技术条件,提高螺纹零件的互换性和可靠性。螺纹公差等级的检测与评03定检测方法直接测量法010203通过直接测量螺纹的各个参数来获取实际值,与标准值进行比较,判断是否符合要求。间接测量法通过测量与螺纹参数相关的其他参数,再通过计算得出螺纹的实际参数值。辅助测量法在无法直接或间接测量时,采用一些辅助手段来获取螺纹参数的信息。评定标准010203符合性评定功能性评定可靠性评定将实测值与标准值进行比较,判断是否符合规定的公差等级要求。根据实际使用需求,对螺纹参数进行功能性评定,以确保其满足使用要求。对螺纹的可靠性进行评估,以确保其在规定的使用寿命内能够正常工作。检测设备与工具测量显微镜用于观察和测量螺纹的各个参数,如螺距、牙型角等。千分尺用于测量螺纹的外径、中径等参数。塞规用于检验内螺纹是否符合要求。环规用于检验外螺纹是否符合要求。螺纹公差等级的选用与设04计选用原则根据使用场合和要求选择合适的公差等级根据不同的使用场合和要求,选择合适的公差等级以确保螺纹的装配和使用性能。考虑工艺和生产能力在选用公差等级时,需要考虑制造工艺和生产能力,以确保能够满足生产需求。考虑成本因素在选用公差等级时,需要考虑成本因素,选择性价比最优的公差等级。设计方法确定螺纹规格和参数根据设计要求,确定螺纹的规格和参数,如直径、螺距、牙型等。确定公差等级根据使用场合和要求,选择合适的公差等级,并确定各参数的公差范围。校核装配和使用性能根据确定的公差等级,校核螺纹的装配和使用性能,以确保满足设计要求。设计实例实例一某机械部件中需要用到M10x1.5的螺纹,根据设计要求,选择H6的公差等级,并进行装配和使用性能校核。实例二某汽车部件中需要用到G1/2的螺纹,根据设计要求,选择JS6的公差等级,并进行装配和使用性能校核。螺纹公差等级的应用与案05例分析应用领域机械制造医疗器械螺纹公差等级在机械...
