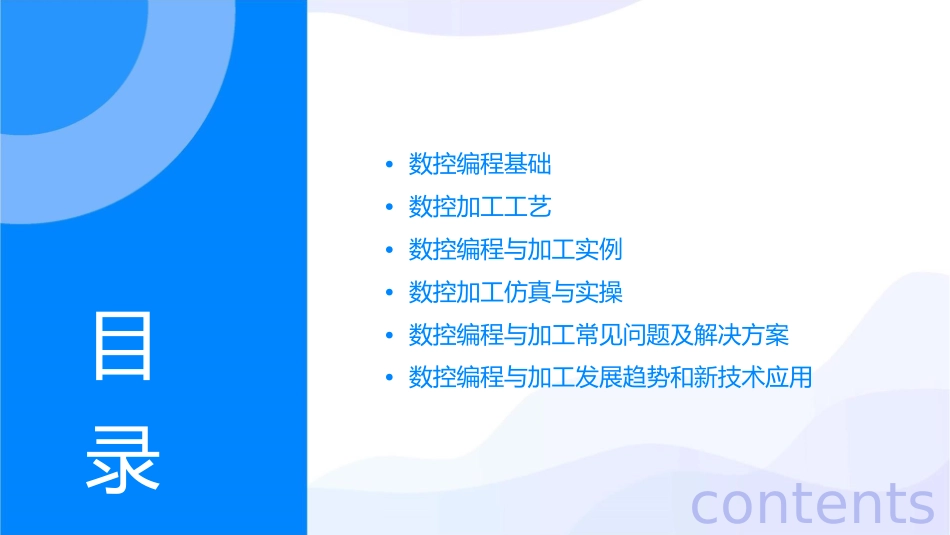

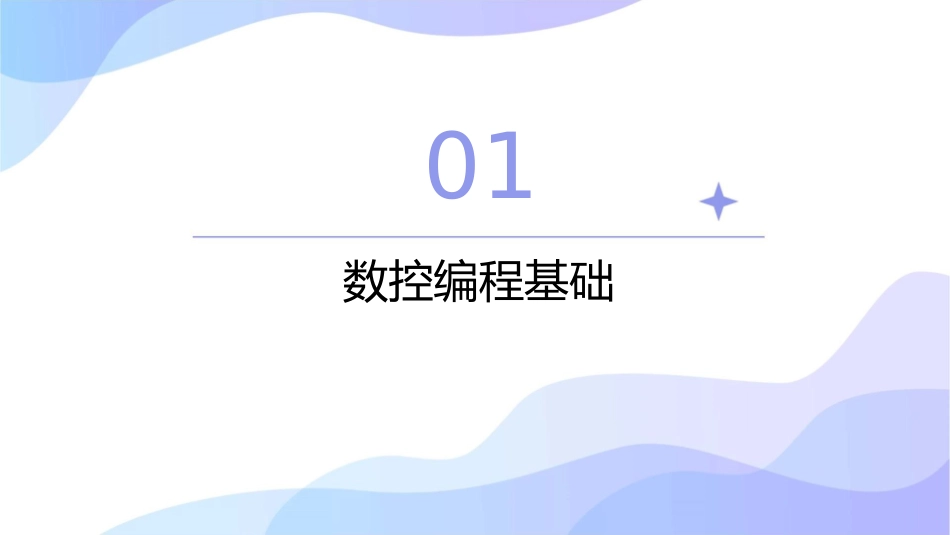

数控编程与加工操作课件•数控编程基础•数控加工工艺•数控编程与加工实例•数控加工仿真与实操目•数控编程与加工常见问题及解决方案•数控编程与加工发展趋势和新技术应用录contents01数控编程基础数控编程的基本概念数控编程的定义数控编程是一种使用数字控制的方法来控制机床进行加工操作的技术。它通过特定的编程语言，如G代码或M代码，来描述工件的形状、尺寸和材料等参数，从而实现对机床的控制。数控编程的发展数控编程技术随着计算机技术和机械制造技术的发展而不断进步。早期的数控编程需要手动编写代码，而现代的数控编程软件则提供了可视化的界面，使得用户可以通过图形界面来直观地设计和编程。数控编程的坐标系坐标系的定义在数控编程中，坐标系是用来描述工件位置和机床运动的参考框架。它由坐标轴和原点组成，用于确定工件的位置和形状。常见的坐标系在数控编程中，常见的坐标系包括笛卡尔坐标系、极坐标系和圆柱坐标系等。其中，笛卡尔坐标系是最常用的坐标系，它通过X、Y和Z轴来描述三维空间中的位置和形状。数控编程的指令代码指令代码的定义指令代码是数控编程中使用的一种特殊的语言，用于描述机床的各种操作和加工过程。它包括一系列的数字和符号，如G代码、M代码等，每种代码都有特定的含义和功能。常见的指令代码在数控编程中，常见的指令代码包括G00、G01、G02、G03等。其中，G00表示快速定位，G01表示直线插补，G02和G03则表示圆弧插补等。这些指令代码可以根据需要组合使用，以实现各种复杂的加工操作。02数控加工工艺数控加工的基本流程程序编制加工操作根据加工要求，使用数控编程语言编写程序。将程序输入数控机床，进行加工操作。编程准备程序调试质量检测确定加工零件的图在模拟环境中验证程序的正确性，调整参数。对加工完成的零件进行质量检测，确保符合要求。纸、材料、加工设备等。数控加工的刀具选择根据加工要求选择刀具类型和规格。根据加工参数选择刀具的切削刃和切削角度。根据材料性质选择刀具材料和涂层。数控加工的切削参数选择010203选择切削速度选择进给速度选择背吃刀量根据材料性质、刀具类型和加工要求确定合适的切削速度。根据加工要求、刀具类型和材料性质确定合适的进给速度。根据材料性质、刀具类型和加工要求确定合适的背吃刀量。03数控编程与加工实例零件一：车削件0102030405总结词：车削是一种常用的机械加工方法，适合加工轴类、套类等回转体零件。详细描述1.车削的工艺特点：车2.车削的应用范围：车3.车削的工艺参数：车削加工时需要考虑的工艺参数包括切削深度、进给速度、主轴转速等。这些参数需要根据工件材料、刀具材料和加工要求进行合理选择。削是工件旋转作主运动，削主要应用于加工轴、刀具作进给运动的切削套、盘、环和螺纹等回加工方法。切削过程中，转体零件。通过不同的车刀的主切削刃将工件车刀设计和切削参数调整，可以实现多种车削加工，如粗车、精车、车螺纹、滚花等。上多余的材料切除。零件二：铣削件•总结词：铣削是一种常用的机械加工方法，适合加工各种形状的平面和曲面零件。零件二：铣削件•详细描述•铣削的工艺特点：铣削是工件旋转作主运动，刀具作进给运动的切削加工方法。切削过程中，铣刀的多个切削刃将工件上多余的材料切除。•铣削的应用范围：铣削主要应用于加工各种形状的平面和曲面零件，如铣平面、铣槽、铣外形、铣角度等。通过不同的铣刀设计和切削参数调整，可以实现多种铣削加工，如粗铣、精铣、铣螺纹、铣圆弧等。•铣削的工艺参数：铣削加工时需要考虑的工艺参数包括切削深度、进给速度、主轴转速等。这些参数需要根据工件材料、刀具材料和加工要求进行合理选择。零件三：钻孔件•总结词：钻孔是一种常用的机械加工方法，适合加工各种孔类零件。零件三：钻孔件•详细描述•钻孔的工艺特点：钻孔是工件旋转作主运动，刀具作进给运动的切削加工方法。切削过程中，钻头在工件上钻孔时切入、切出形成孔的过程重复进行。•钻孔的应用范围：钻孔主要应用于加工各种孔类零件，如圆孔、方孔、多边形孔等。通过不同的钻头设计和切削参数调整，可以实现多种钻孔加工，如钻粗孔、钻精...
