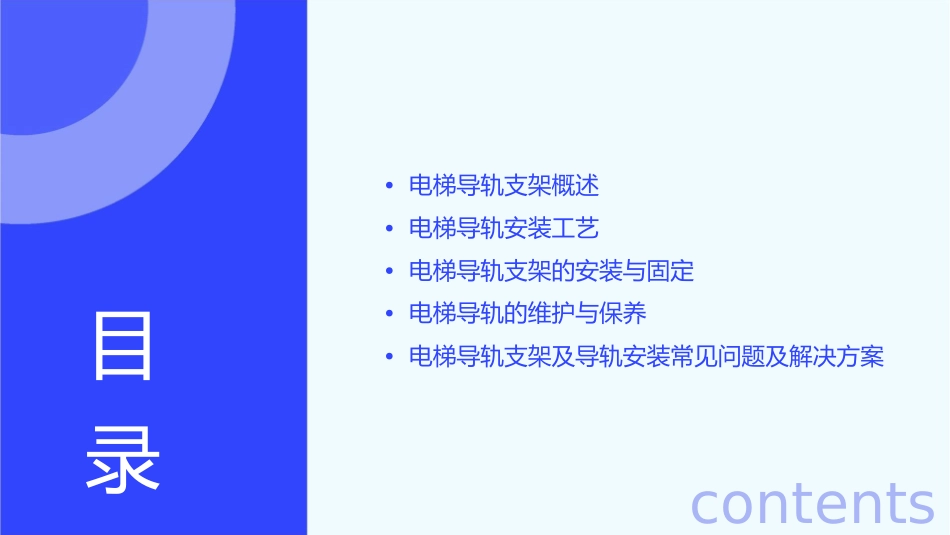

•电梯导轨支架概述•电梯导轨安装工艺•电梯导轨支架的安装与固定•电梯导轨的维护与保养目•电梯导轨支架及导轨安装常见问题及解决方案录contents电梯导轨支架概述电梯导轨支架的定义与作用电梯导轨支架是电梯系统中的重要组成部分，主要作用是支撑和固定电梯导轨，确保电梯运行平稳、安全。电梯导轨支架通过将导轨固定在建筑物的墙壁、地面或电梯井道中，为电梯提供导向和支撑，确保电梯在运行过程中不会发生偏移或晃动。电梯导轨支架的种类与特点根据安装方式和材料的不同，电梯导轨支架可分为焊接式、螺栓连接式、预埋式等多种类型。每种类型都有其独特的特点和应用场景。焊接式导轨支架通常采用钢板或角钢焊接而成，具有结构简单、承载能力强等优点，适用于大型电梯和高层建筑。螺栓连接式导轨支架采用钢板和螺栓连接固定，安装方便、调整灵活，适用于各种类型的电梯和建筑。预埋式导轨支架是在建筑结构中预埋钢板或钢筋，再通过焊接或螺栓连接将导轨支架固定在预埋件上，具有整体性好、稳定性高等优点，适用于大型电梯和高承载要求。电梯导轨支架的材料与规格电梯导轨支架的材料通常采用钢材，如碳素钢、不锈钢等，根据不同的使用环境和承载要求选择合适的材料和规格。导轨支架的规格通常根据其承载能力和跨度来选择，不同规格的导轨支架具有不同的承载能力和跨度，以满足不同电梯系统的需求。电梯导轨安装工艺导轨安装前的准备工作确定电梯规格和参数检查电梯基础根据电梯设计图纸和参数要求，确定导轨的规格、长度、数量和安装位置。确保电梯基础平整、坚实，无裂缝、渗漏等缺陷，以满足导轨安装的要求。准备安装工具和材料制定安装计划根据导轨安装需要，准备合适的安装工具，如测量仪、电钻、螺丝刀等，以及所需的导轨支架、导轨等材料。根据电梯结构和现场情况，制定详细的导轨安装计划，包括安装顺序、安全措施等。导轨的安装步骤与注意事项安装导轨支架固定导轨按照设计要求，在电梯井道或电梯平台上安装导轨支架，确保支架位置、标高准确，固定牢固。使用合适的紧固件（如螺丝、焊接等）将导轨固定在导轨支架上，确保导轨固定牢固、可靠。放置导轨检查安装质量将导轨放置在导轨支架上，调整导轨的直线度和水平度，确保符合设计要求。在完成一段导轨的安装后，应检查导轨的直线度、水平度、间距等参数，确保符合设计要求。导轨安装后的检测与调整010203检测导轨安装质量调整导轨位置验收与交付通过测量仪等工具检测导轨的直线度、水平度、间距等参数，确保符合设计要求。如果检测结果不符合要求，应调整导轨的位置，使其符合设计要求。在完成所有导轨安装后，进行验收并交付使用。电梯导轨支架的安装与固定导轨支架的安装位置与要求安装位置水平度要求间距要求导轨支架应安装在承重梁上，确保其承载能力满足导轨的重量和电梯运行时的动载荷要求。导轨支架安装应保持水平，防止导轨扭曲或倾斜，影响电梯运行平稳性和安全性。导轨支架的间距应符合设计要求，以确保导轨的稳定性和支撑强度。导轨支架的固定方式与操作焊接固定螺栓固定压板固定根据设计图纸和现场实际情况，确定导轨支架的焊接位置，并进行焊接固定。焊接时应保证焊缝质量，确保支架牢固。使用螺栓将导轨支架与承重梁连接，确保连接牢固可靠。在安装过程中，应按照规定的力矩值拧紧螺栓，并确保支架与承重梁之间无间隙。通过在导轨支架下方设置压板，将导轨支架与承重梁紧密压实。压板应具有足够的承载能力和刚度，以保证导轨支架的稳定性。导轨支架安装后的检查与验收检查安装位置检查固定方式检查水平度验收按照相关标准和规范进行验收，确保导轨支架的安装质量符合电梯运行要求。确认导轨支架的安装位置是否符合设计要求，有无偏差。检查导轨支架的固定方式是否牢固可靠，无松动现象。使用水平仪检查导轨支架的水平度，确保其满足设计要求。电梯导轨的维护与保养导轨的清洁与保养定期清洁导轨表面使用适当的清洁剂和工具，清除导轨表面的灰尘、污垢和杂物，保持导轨的光滑和整洁。定期润滑导轨使用适当的润滑剂对导轨进行润滑，以减少摩擦和磨损，延长导轨的使用寿命。导轨的检查与维修检查导轨的直线...
