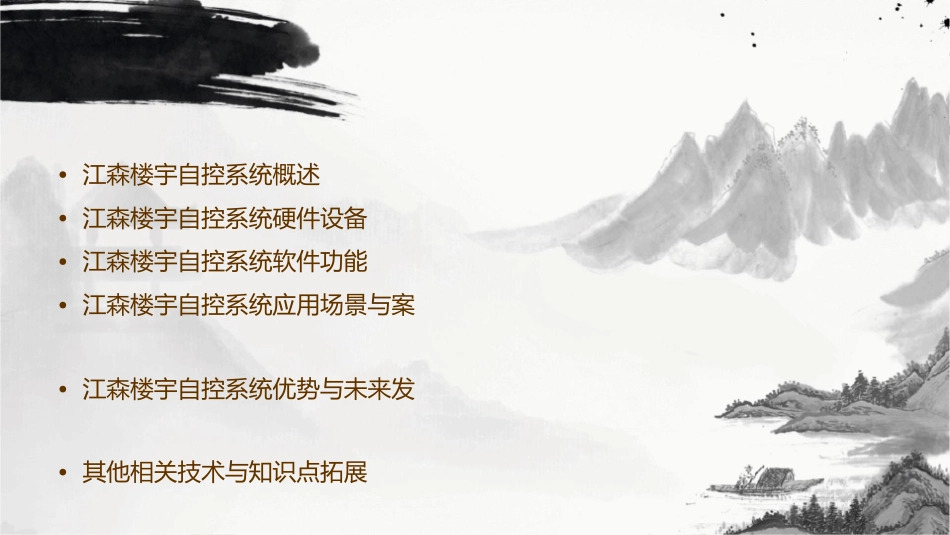

江森楼宇自控系统简介剖析课件•江森楼宇自控系统概述•江森楼宇自控系统硬件设备•江森楼宇自控系统软件功能•江森楼宇自控系统应用场景与案•江森楼宇自控系统优势与未来发•其他相关技术与知识点拓展01江森楼宇自控系统概述定义与特点定义江森楼宇自控系统是一种高效、智能的楼宇设备管理系统,旨在提高楼宇设备的运行效率、降低能源消耗、提高楼宇环境质量,同时降低运营成本。特点江森楼宇自控系统具有高度集成性、灵活性、可靠性以及可扩展性,能够实现楼宇设备的远程监控、数据采集、设备联动以及节能控制等功能。系统组成与架构系统组成江森楼宇自控系统主要由传感器、执行器、控制器、通讯网络等组成,实现对楼宇设备的实时监控与控制。系统架构江森楼宇自控系统采用分布式架构,按功能分为中央管理层、网络通信层和设备控制层。中央管理层负责全局监控,网络通信层负责数据传输,设备控制层负责设备控制。江森楼宇自控系统的发展历程初始阶段早期的江森楼宇自控系统主要关注设备的独立控制,尚未形成完整的体系。发展阶段随着技术的发展,江森楼宇自控系统逐步实现了设备的集中监控和远程管理。成熟阶段目前,江森楼宇自控系统已经发展成为集成了设备管理、远程监控、数据分析、节能控制等多种功能的综合性管理系统。02江森楼宇自控系统硬件设备传感器温度传感器湿度传感器实时监测和调节楼宇内的温度,确保舒适的室内环境。监测室内湿度,防止过湿或过于干燥的空气对居住者造成不适。光照传感器空气质量传感器测量室内光照强度,配合窗帘或百叶窗自动调节阳光摄入量。监测室内空气质量,及时发现并处理异味、烟雾等不良气体。控制器中央控制器分区控制器作为楼宇自控系统的核心,负责收集、处理和发送传感器数据,以及执行控制指令。负责某一特定区域的控制,如楼层、会议室等。紧急控制器在紧急情况下,如火灾、地震等,用于快速、自动或手动控制设备运行。执行器电动阀执行器照明执行器根据控制器指令调节暖气、冷气或通风系统的阀门开关。控制照明设备的开关、亮度及颜色温度等。水泵执行器空调机组执行器配合给排水系统,控制水的流量、压力和温调节空气处理机组的风机、阀门和电加热器等设备,实现室内温度和湿度的控制。度等。显示器大屏幕显示器移动设备显示器在中央监控室或值班室放置大屏幕显示器,以便工作人员实时监控楼宇各区域的运行状态。通过手机、平板等移动设备,工作人员可以随时随地查看和控制楼宇自控系统。VS其他硬件设备线缆及连接件用于传感器、执行器和控制器之间的信号传输和连接。供电设备为整个楼宇自控系统提供稳定、可靠的电源。03江森楼宇自控系统软件功能数据采集与处理实时数据采集01系统可以实时采集楼宇设备运行的各种数据,如温度、湿度、压力、光照等。数据处理0203对采集到的数据进行处理,包括数据清洗、数据分析、数据存储等。数据输出将处理后的数据以图形、表格等形式输出,便于用户查看和理解。能源管理功能能耗监测实时监测楼宇内各设备的能耗,包括电力、燃气、水等。能耗分析通过对历史能耗数据的分析,找出能耗瓶颈,提出节能建议。能耗报表生成各类能耗报表,便于用户了解楼宇的能耗情况并进行对比分析。设备监控与控制功能设备监控实时监控楼宇内各设备的运行状态,如设备运行情况、工作参数等。远程控制故障诊断用户可以通过系统对设备进行远程控制,如开关机、调节温度等。系统可以对设备故障进行诊断,帮助用户及时发现并解决问题。报警与事件处理功能010203报警提醒事件记录事件查询当设备出现故障或异常情况时,系统会发出报警提醒,以便用户及时处理。系统可以记录每个事件的信息,包括事件类型、发生时间、处理情况等。用户可以通过系统查询事件信息,了解事件的详细情况并进行处理。数据报表与可视化功能可视化展示通过图形、图表等方式将数据可视化展示,便于用户直观地了解楼宇的运行状态。数据报表系统可以生成各类数据报表,如日报表、周报表、月报表等,便于用户了解楼宇的运行情况。数据导出用户可以将数据报表导出为Excel等格式,方便进行进一步的数据分析和处理。04江森楼宇自控系统应用场景与案例分...
