焦化装置运行参数课件VIP专享VIP免费

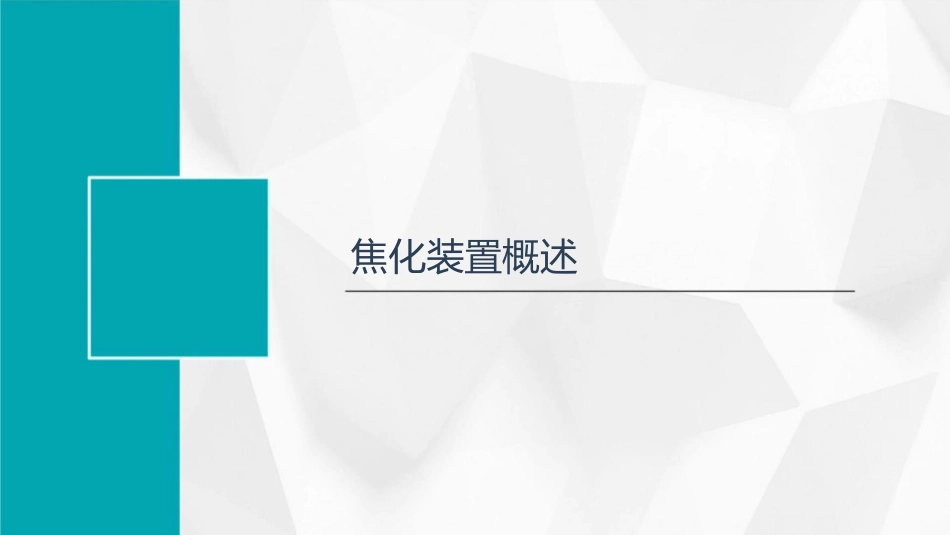

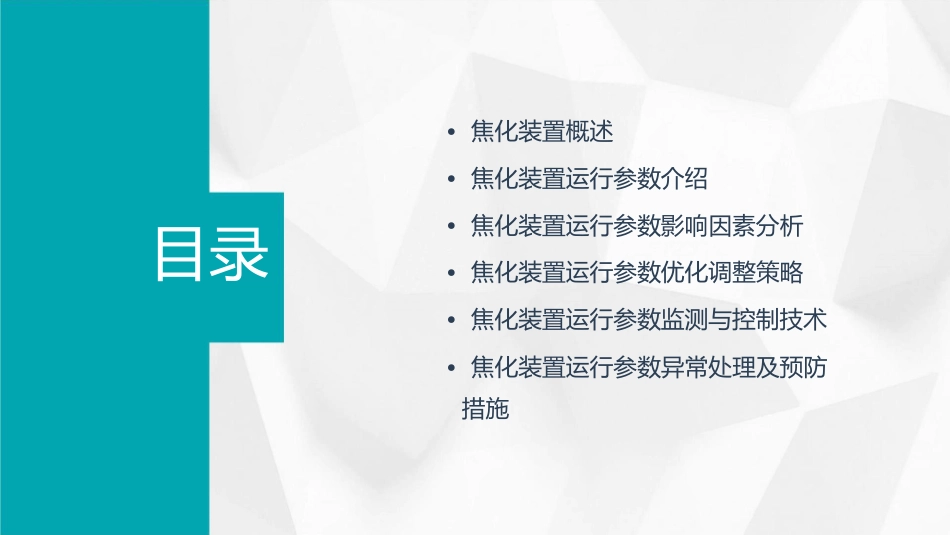

•焦化装置概述•焦化装置运行参数介绍•焦化装置运行参数影响因素分析•焦化装置运行参数优化调整策略•焦化装置运行参数监测与控制技术目录•焦化装置运行参数异常处理及预防措施焦化装置概述定义与分类定义焦化装置是一种重要的化工装置，主要用于将重质烃类原料在高温条件下进行热裂解反应，生成焦炭和轻质烃类产品。分类根据原料、操作条件和产品不同，焦化装置可分为延迟焦化、流化焦化和灵活焦化等不同类型。焦化装置工艺流程原料预处理加热反应产品分离废气处理对原料进行脱水、脱盐、脱硫等预处理操作，以保证装置稳定运行和产品质量。将预处理后的原料加热至高温，进行热裂解反应，生成焦炭和轻质烃类产品。通过分馏、冷凝等操作，将生成的轻质烃类产品进行分离和纯化，得到合格的产品。对焦化过程中产生的废气进行脱硫、脱硝等处理，以达到环保排放标准。焦化装置设备组成反应器01用于进行热裂解反应的设备，通常采用加热炉或流化床反应器。分离器02用于将生成的轻质烃类产品进行分离和纯化的设备，包括分馏塔、冷凝器等。废气处理设备03用于处理焦化过程中产生的废气的设备，如脱硫塔、脱硝装置等。焦化装置运行参数介绍温度参数炉膛温度01控制在合理范围内，确保炉内反应正常进行，避免炉管结焦和破裂。反应器温度02影响焦炭质量和收率，需根据原料性质和操作条件调节。分馏塔温度03影响产品分布和质量，需保持稳定操作，防止塔内结焦和堵塞。压力参数反应器压力影响反应速率和气体停留时间，需根据原料性质和操作条件调节。炉膛压力保持微负压操作，确保燃烧充分且不影响环境。分馏塔压力影响产品分离效果和能耗，需保持稳定操作，防止塔内超压或真空度过高。流量参数原料油流量冷却水流量根据装置负荷和原料性质调节，确保装置平稳运行。用于控制装置温度和热量回收，需根据装置负荷和冷却水温度调节。循环气流量影响反应深度和气体停留时间，需根据原料性质和操作条件调节。焦化装置运行参数影响因素分析原料性质变化对运行参数影响010203原料种类原料组成杂质含量不同种类的原料，其密度、粘度、硫含量等性质差异较大，影响焦化装置的运行参数。原料中的重质组分和轻质组分比例变化，会影响焦化装置的操作温度和压力。原料中杂质如水分、机械杂质等含量的变化，对焦化装置的运行稳定性和产品质量有重要影响。操作条件变化对运行参数影响操作温度操作压力升温速率操作温度的变化会影响焦化反应的速率和深度，进而影响产品的收率和质量。操作压力的变化会影响焦化反应的平衡和反应速率，同时也会影响设备的运行安全。升温速率的变化会影响焦化反应的进程和产物的分布，对运行参数有重要影响。设备性能变化对运行参数影响设备结构设备材质设备老化设备的结构形式、尺寸等会影响焦化反应的传热和传质过程，从而影响运行参数。设备的材质性能如导热性、耐腐蚀性等会影响设备的运行效率和安全性。设备长时间运行后会出现老化现象，如结焦、堵塞等，影响设备的传热和传质性能。焦化装置运行参数优化调整策略温度优化调整策略适宜的反应温度根据焦化反应的要求，调整炉温和反应器内温度分布，确保焦炭质量和收率。防止局部过热加强温度监测，避免局部过热导致炉管结焦和损坏，影响装置长周期运行。节能降耗优化加热方式，提高热效率，降低能耗和生产成本。压力优化调整策略合适的反应压力根据原料性质和反应要求，调整反应压力，确保焦炭质量和气体收率。防止压力波动加强压力监测和控制，避免压力波动对装置运行造成冲击，确保装置平稳运行。设备安全确保设备承受压力在安全范围内，防止设备泄漏和爆炸等安全事故发生。流量优化调整策略合理的原料流量010203根据焦炭质量和收率要求，调整原料流量，确保装置满负荷运行。优化气体循环加强气体循环和分布，提高反应效率和气体收率，降低能耗和生产成本。防止堵塞定期清理管道和设备，防止堵塞影响装置正常运行。焦化装置运行参数监测与控制技术传感器技术应用温度传感器1监测焦化装置各部位温度，确保其在适宜范围内运行。压力传感器监测焦化装置各部位压力，确保其安全稳定运行。23气体传感器监测焦化装置内有毒有害气体...
