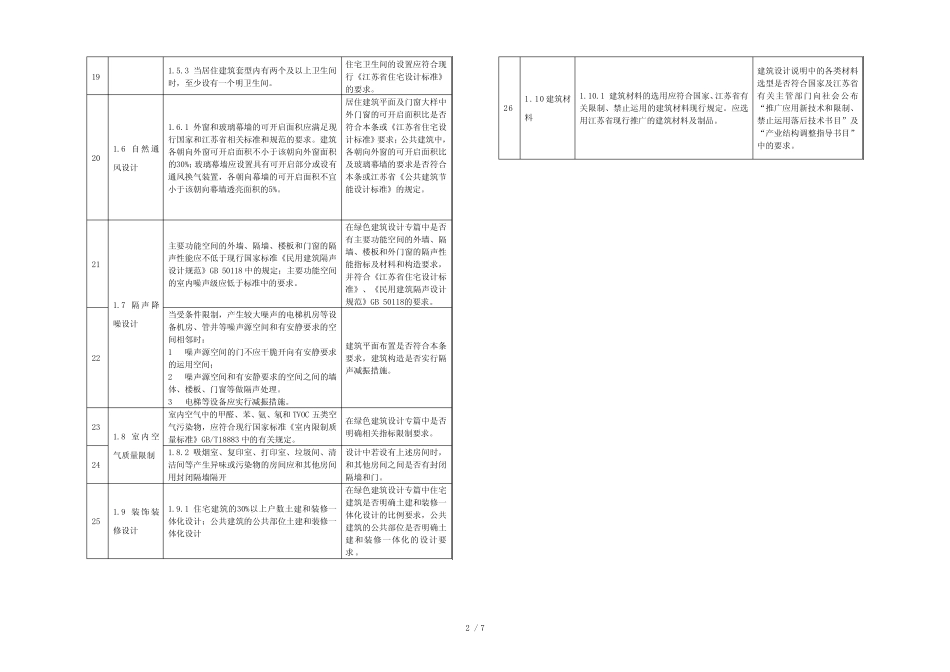

1/7江苏省绿色建筑施工图设计要求和施工图审查要点（试行）20131005版本1建筑专业序号设计内容设计要求审查要点11.1场地规划和室外环境1.1.1场地内应无超标污染物排放。绿色建筑设计专篇中是否明确场地内无超标排放的污染源。21.1.2场地内道路系统应便捷顺畅，满足消防、救援及减灾救灾等要求。总平面图中道路及消防流线设计是否满足相关标准要求31.1.3室外硬质铺装地面中应考虑透水铺装，透水铺装垫层应接受透水构造做法。绿色建筑设计专篇中应提出透水铺装的要求。41.1.4景观绿地设计应以乡土植物开发利用为主，兼顾引种，丰富城市绿地系统树种多样性，本土植物种数不宜低于70%。绿色建筑设计专篇中应提出植物多样性要求。51.1.5住区绿地内宜多栽植乔木、灌木，削减非林下草坪、地被植物种植面积，每百平方米绿地内乔木数量不应少于3株。绿色建筑设计专篇中应提出乔木种植密度要求。61.2建筑空间布局1.2.1建筑设计应依据建筑所在地区气候条件的不同，接受最佳朝向或接近最佳朝向，当建筑处于不利朝向时应进行补偿设计。建筑布局宜接受南北朝向或接近南北朝向，当接受不利朝向布局时，建筑西向空间应尽量布置次要房间或实行确定的遮阳措施。71.2.2公共步行通道、公共活动空间、架空层等公共开放空间应设置完善的无障碍设施，满足《无障碍设计规范》的要求，并宜考虑全天候的运用需求。查看建筑图纸，是否满足《无障碍设计规范》GB50763-2012的相关要求。81.2.3住宅建筑的层高不应超过3m。公共建筑等其他类型建筑的层高，应和其功能相适应。查看建筑图纸，是否住宅层高满足《江苏省住宅设计标准》、《江苏省城市规划技术规定》2011版相关要求。公共建筑层高应符合相关规范要求并和其功能相适应。91.2.4建筑新风进风口设置应避开污染源。排风口设置应避开人员活动区，排风口距行人活动地面高度应不小于2.5m。进风口和排风口应分开设置，其水平距离不应小于5m，垂直距离不应小于2m。查看图纸中的竖井分布位置及构造是否满足要求。101.3建筑围护结构节能设计1.3.1建筑体形系数、窗墙面积比、围护结构热工性能、外窗和玻璃幕墙气密性等级、屋顶透亮部分面积比等，应符合国家和江苏省相关建筑节能设计标准中强制性条文的要求。绿色设计专篇中有关节能设计的内容是否满足江苏省相关建筑节能设计标准的要求。111.3.2在自然通风条件下，房间的屋顶和东西外墙隔热性能满足现行国家标准《民用建筑热工设计规范》GB50176的要求，或屋顶和东西外墙加权平均传热阻及热惰性指标不低于国家及江苏省建筑节能设计标准的规定。绿色设计专篇中有关节能设计的内容中，屋顶和东西外墙的内表面最高温度或热阻值及热惰性指标是否满足江苏省建筑节能设计标准及《民用建筑热工设计规范》GB50176的要求。121.3.3外墙外保温墙体上的外窗宜靠外墙主体部分的外侧设置，否则外窗洞口周边墙面应做保温处理；外窗或幕墙和外墙之间缝隙应用高效保温材料填充并用密封材料填实；金属窗和幕墙型材应实行断热措施。绿色设计专篇有关节能设计的内容中，门窗洞口保温处理是否满足江苏省建筑节能设计标准及相关规定的要求，并供应节点大样或选用标准图集。131.3.4在室内温、湿度设计条件下，建筑围护结构内表面应有防结露设计措施。绿色设计专篇有关节能设计的内容中，屋顶和外墙冷桥部位内表面温度是否低于露点温度或是否满足规范规定的最小热阻值要求。141.4建筑遮阳设计1.4.1建筑遮阳设计应满足国家及江苏省建筑节能设计标准中的相关规定。绿色建筑设计专篇有关节能设计的内容中，遮阳系数是否满足江苏省建筑节能设计标准要求。151.4.2夏热冬冷地区及寒冷地区建筑居住建筑的遮阳设施宜不影响建筑冬季阳光入射；是否按江苏省节能设计标准及相关规定接受活动外遮阳，接受固定遮阳时，冬季东、南、西向外门窗遮阳系数不应低于0.6。161.4.3公共建筑中，当未设置外遮阳时，东、西、南向玻璃幕墙应接受自身具有遮阳功能的玻璃。公共建筑中，玻璃幕墙的遮阳系数是否满足江苏省建筑节能设计标准要求。171.5日照和自然采光设计1.5.1居住建筑的各主要功能空间应有自然采光，采光系数不应低于《建筑采光设计标准》GB50033的要求；各...
