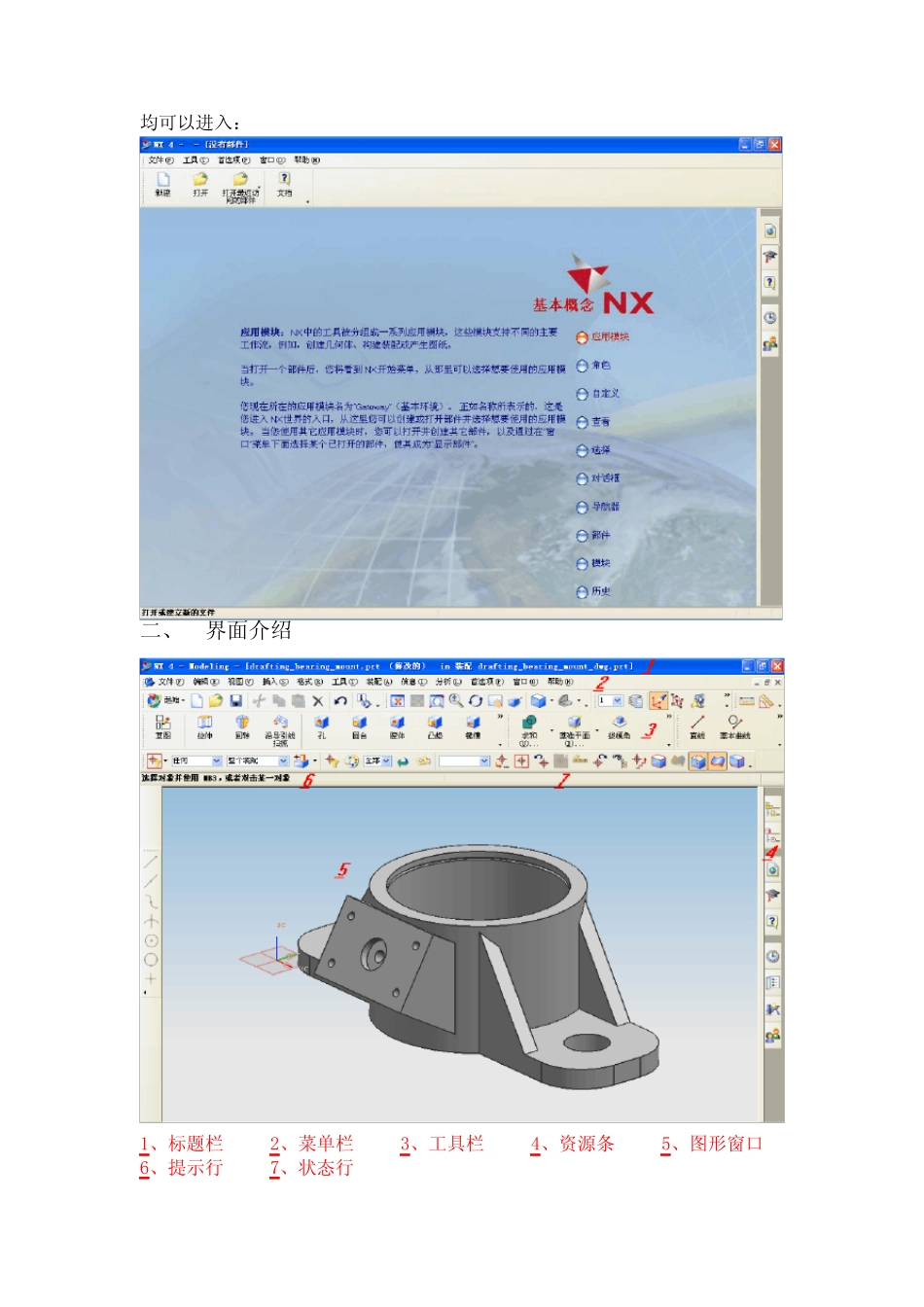

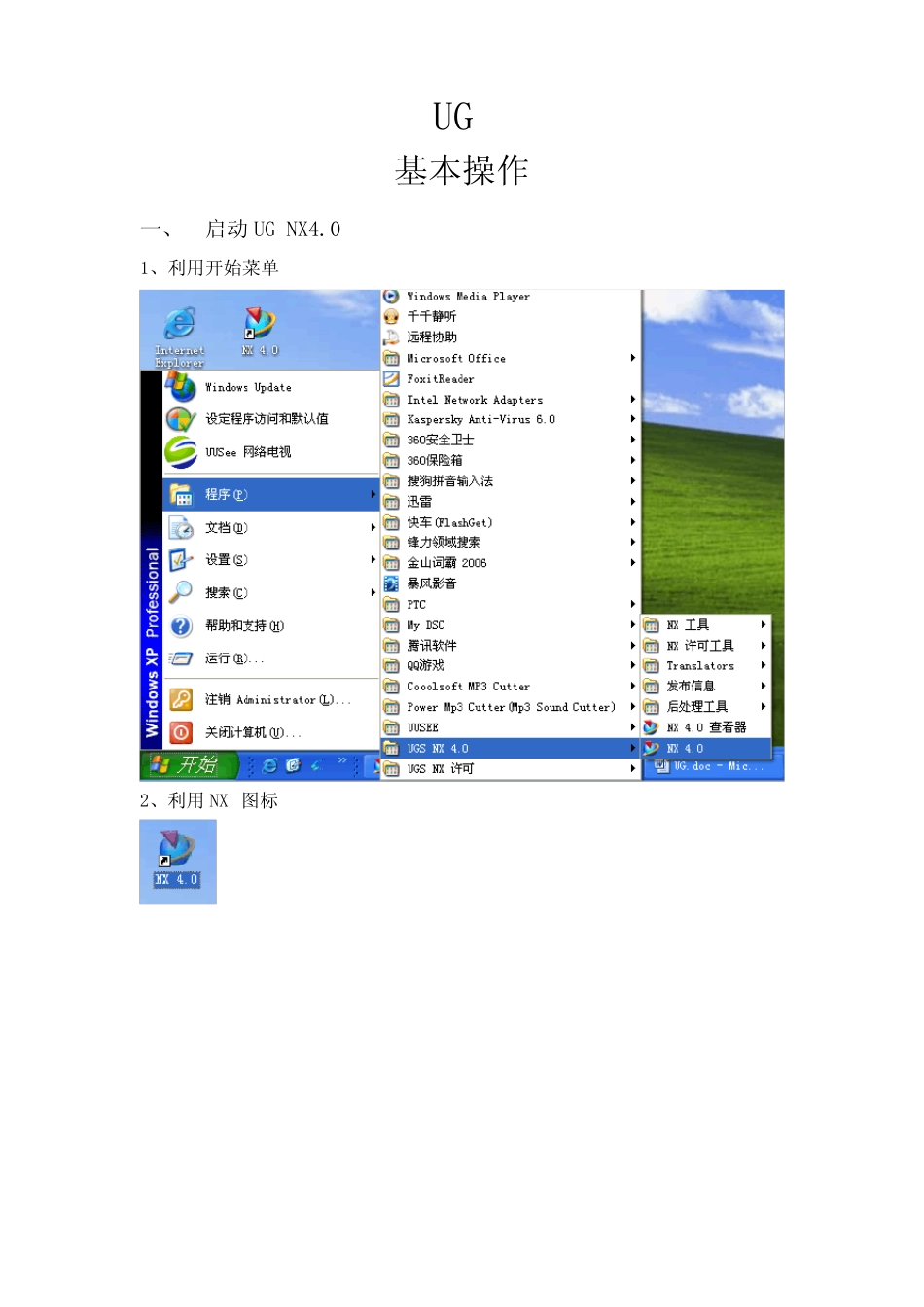

UG基本操作一、启动UGNX4.01、利用开始菜单2、利用NX图标均可以进入：二、界面介绍1、标题栏2、菜单栏3、工具栏4、资源条5、图形窗口6、提示行7、状态行8、进度条：为了满足自己的意愿，我们通常希望提示行和状态行在窗口下方。我们可以选择“工具”→“自定义”，布局标签，选择底部，关闭自定义窗口。如下图所示：界面窗口也发生改变：三、鼠标操作鼠标键动作MB1选择或拖曳对象MB2在一操作中OK。在图形窗口中按下与保持_旋转视图。按下与保持Shift+MB2平移视图。按下与保持Ctrl+MB2缩放视图。MB3(在图形窗口中)显示弹出菜单,捷径到各种功能。也显示由MB1选择对象的动作信息。旋转鼠标轮在图形窗口中缩放。在对话框列表框中、对话框选项菜单和信息窗口中滚卷。光标在图符或对话框中的选项上显示图符或选项标记。光标在图形窗口中的对象、特征或组件上基于选择工具条设置(如:SelectFeatures)、预先高允对象。注:MB2+MB3=“Pan”；MB1+MB2=“ZoomIn/Out”一种利用鼠标操纵视图更方便的方法。•旋转∶按下和保持MB2并旋转。•单轴旋转∶1.放光标到视图边缘；2.按下和保持MB2并在你要旋转的方向拖拽。单轴旋转放光标于光标绕X旋转视图的左侧或右侧绕Y旋转视图的底部绕Z旋转视图的顶部•摇移∶按下和保持并利用MB2拖拽。•缩放∶按下和保持并利用MB2拖拽。四、新建/打开一个prt文件1、新建一个prt文件：选择“文件”→“新建”或1、目标文件夹2、新建文件名3、新建文件类型4、模型单位选择（公制/英制）5、是否主体模型部件2、打开一个prt文件：选择“文件”→“打开”或1、显示prt文件的预览图像2、打开加载选项对话框五、UGNX4.0常用菜单功能1、文件功能菜单文件操作是各种软件的基本操作功能之一，其中的大部分功能属于常规操作。而仅讲“关闭”、“选项”、“导入”和“导出”作简单介绍。➢关闭：关闭的下级菜单还有多个选项：可以很方便的对已经打开的部件进行操作。➢选项：选项的下级菜单有加载和保存两个选项：而两个选项都能打开一个对话框，可以很方便的对加载选项中如何以及何处加载部件文件进行设置，还可以对存储方式进行设置。➢导入&导出：可以很方便的将由其他软件创建的图形文件导入到UG环境中，也可以导出适合其他软件的图形文件。2、编辑功能菜单➢对象隐藏通过隐藏操作可以隐藏暂时不使用的对象或者将隐藏的对象还原出来。➢对象变换选择实体后可以对实体进行下列变换操作：➢对象显示通过对上表中参数的设置，可以改变部件的颜色、线条、透明度等内容，从而达到令人满意的视觉效果。3、视图功能菜单➢操作：可以通过菜单使得视图在窗口中的位置、大小得到合理得变换。➢布局：通过新建布局，可以改变视图的显示内容和方式：4、格式功能菜单➢图层的设置：UG共为我们提供了256个涂层，可以通过下面的菜单对各个图层进行设置：➢移动&复制至图层：用户可以将对象从一个图层移动或者复制到另外的一个图层。➢WCS（工作坐标系）操作：UG系统包含了三种坐标系形式：ACS、WCS、MCS，三者均符合右手定则。其中WCS包含了创建功能、变换功能、保存与显示。5、信息功能菜单在此菜单下可以对各种对象的信息进行查询。6、工具功能菜单➢表达式：UG中表达式同其它程序一样，左侧是一个简单变量，右侧是一个数学语句或者条件语句。UG内部函数：内部函数含义abs绝对值asin反正弦acos反余弦atan反正切ceil向上取整floor向下取整sin正弦cos余弦tan正切exp幂（以e为底）log自然对数log10对数（以10为底）sqrt平方根pi常数πdeg弧度转化为角度rad角度转化为弧度fact阶乘UG条件语句：VAR=if（exp1）（exp2）else（exp3）➢自定义：7、首选项功能菜单主要用来设置一些预置参数。CAD设计功能一、UGNX4.0基本功能1、点选择功能在UG的许多功能操作中，都有点方式选项，主要用来选择点。自动判断的点光标位置存在点端点控制点交点中心点象限点选择面点构造器点构造器2、类/对象选取功能在UG许多功能模块的使用过程中，经常需要选择相关的操作对象，对象的选取是UG中应用最为普遍的基本功能。3、矢量构造功能4、坐标系构造功能5、平面构造功能6、布尔操作功能7、定位功能二、...
