(2021年整理)Fluent建模教程 VIP免费

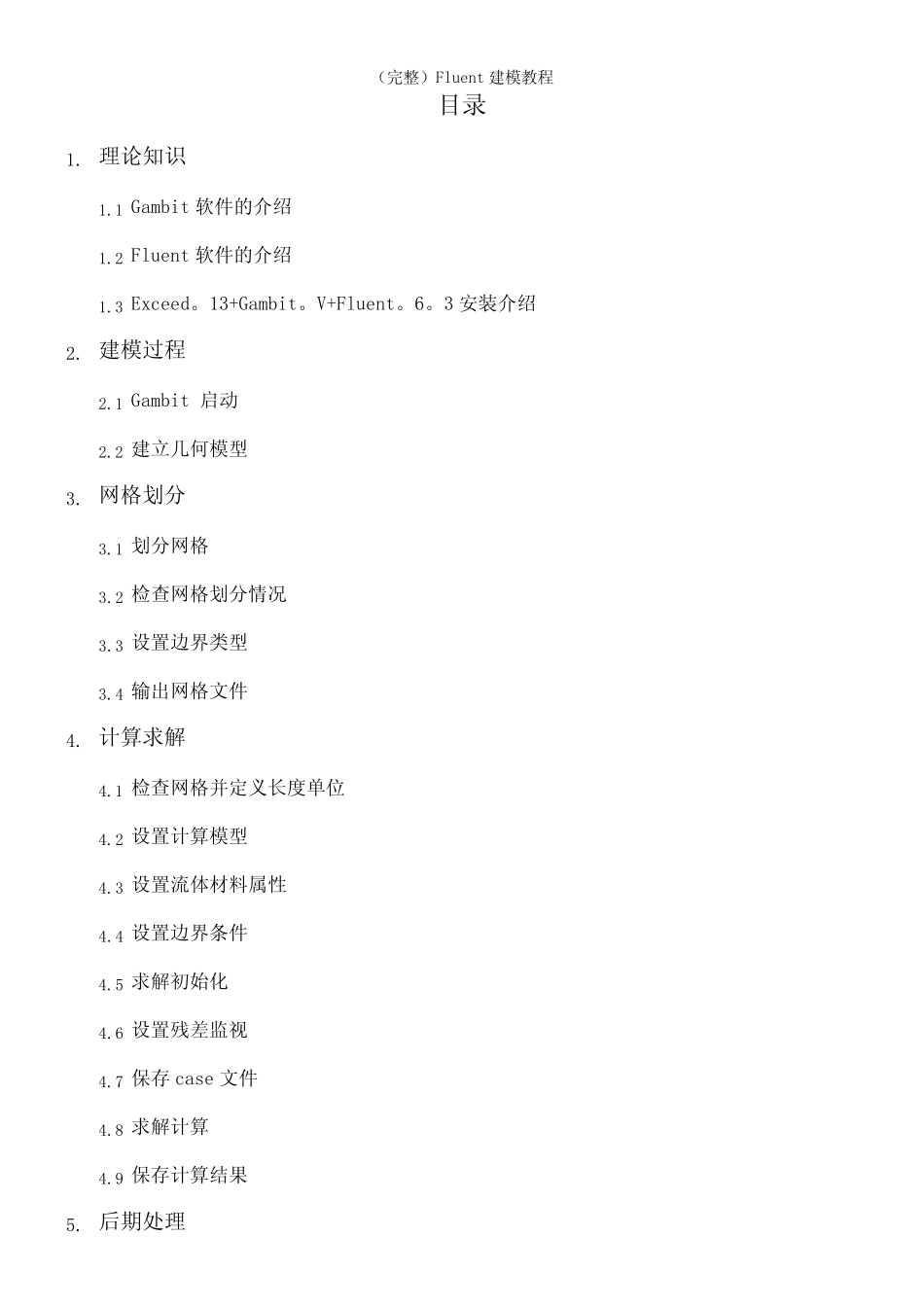

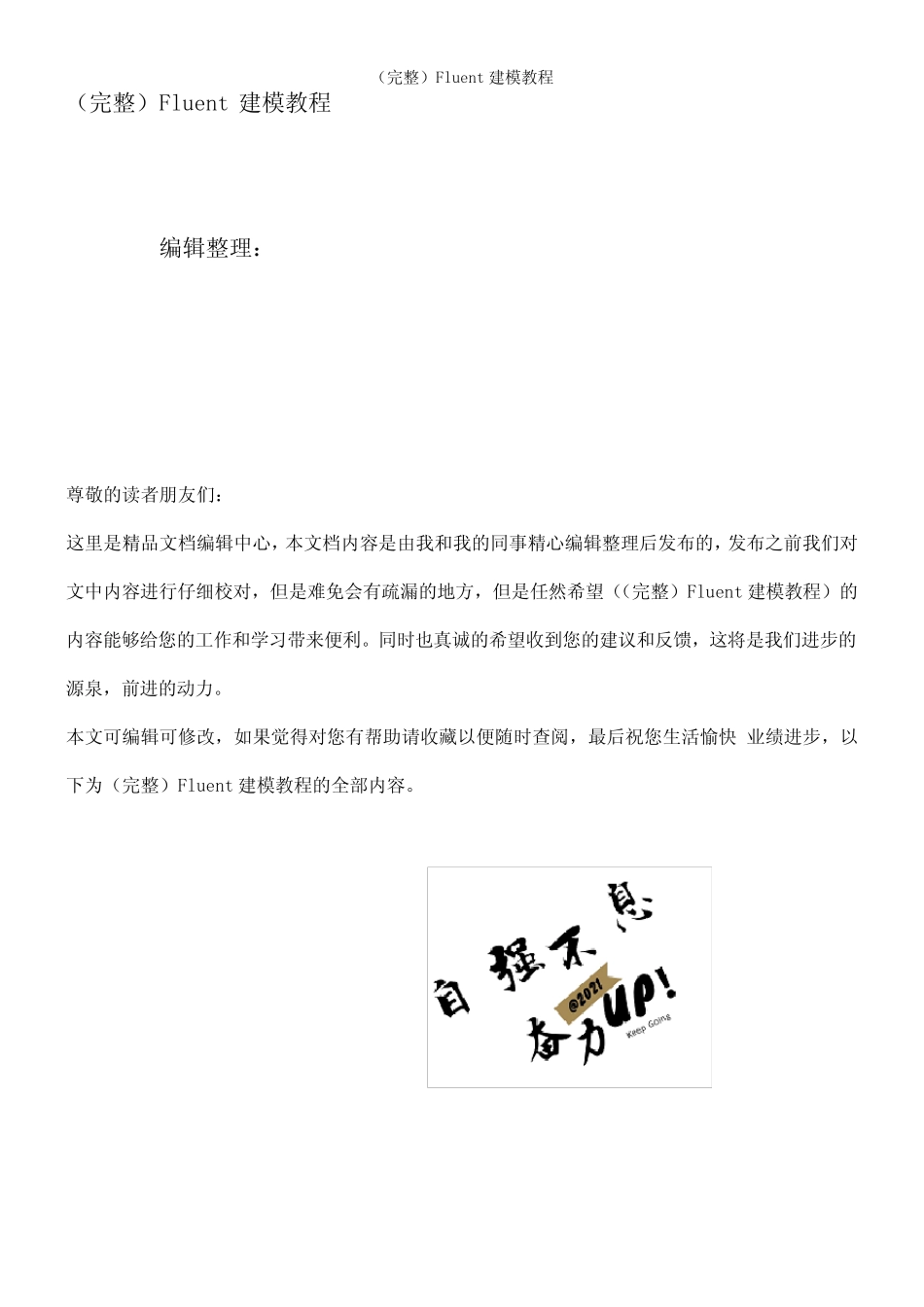

（完整）Fluent建模教程（完整）Fluent建模教程编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）Fluent建模教程）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）Fluent建模教程的全部内容。（完整）Fluent建模教程目录1.理论知识1.1Gambit软件的介绍1.2Fluent软件的介绍1.3Exceed。13+Gambit。V+Fluent。6。3安装介绍2.建模过程2.1Gambit启动2.2建立几何模型3.网格划分3.1划分网格3.2检查网格划分情况3.3设置边界类型3.4输出网格文件4.计算求解4.1检查网格并定义长度单位4.2设置计算模型4.3设置流体材料属性4.4设置边界条件4.5求解初始化4.6设置残差监视4.7保存case文件4.8求解计算4.9保存计算结果5.后期处理（完整）Fluent建模教程5.1读入case和data文件5.2显示网格5.3创建相关面5.4计算各单电池获得的质量流率5.5绘制图表6.参考链接第一章理论知识1.1Gambit软件的介绍GAMBIT是为了帮助分析者和设计者建立并网格化计算流体力学(CFD）模型和其它科学应用而设计的一个软件包。GAMBIT通过它的用户界面（GUI)来接受用户的输入。GAMBITGUI简单而又直接的做出建立模型、网格化模型、指定模型区域大小等基本步骤,然而这对很多的模型应用已是足够了。面向CFD分析的高质量的前处理器，其主要功能包括几何建模和网格生成.由于GAMBIT本身所具有的强大功能，以及快速的更新，在目前所有的CFD前处理软件中,GAMBIT稳居上游.GAMBIT软件具有以下特点：☆ACIS内核基础上的全面三维几何建模能力，通过多种方式直接建立点、线、面、体，而且具有强大的布尔运算能力,ACIS内核已提高为ACISR12.该功能大大领先于其它CAE软件的前处理器;☆可对自动生成的Journal文件进行编辑，以自动控制修改或生成新几何与网格；☆可以导入PRO/E、UG、CATIA、SOLIDWORKS、ANSYS、PATRAN等大多数CAD/CAE软件所建立的几何和网格。导入过程新增自动公差修补几何功能，以保证GAMBIT与CAD软件接口的稳定性和保真性，使得几何质量高，并大大减轻工程师的工作量；☆新增PRO/E、CATIA等直接接口，使得导入过程更加直接和方便；（完整）Fluent建模教程☆强大的几何修正功能，在导入几何时会自动合并重合的点、线、面；新增几何修正工具条，在消除短边、缝合缺口、修补尖角、去除小面、去除单独辅助线和修补倒角时更加快速、自动、灵活,而且准确保证几何体的精度；☆G/TURBO模块可以准确而高效的生成旋转机械中的各种风扇以及转子、定子等的几何模型和计算网格；☆强大的网格划分能力，可以划分包括边界层等CFD特殊要求的高质量网格.GAMBIT中专用的网格划分算法可以保证在复杂的几何区域内直接划分出高质量的四面体、六面体网格或混合网格;☆先进的六面体核心（HEXCORE)技术是GAMBIT所独有的，集成了笛卡尔网格和非结构网格的优点，使用该技术划分网格时更加容易，而且大大节省网格数量、提高网格质量；☆居于行业领先地位的尺寸函数（Sizefunction）功能可使用户能自主控制网格的生成过程以及在空间上的分布规律，使得网格的过渡与分布更加合理，最大限度地满足CFD分析的需要;☆GAMBIT可高度智能化地选择网格划分方法，可对极其复杂的几何区域划分出与相邻区域网格连续的完全非结构化的混合网格;☆新版本中增加了新的附面层网格生成器,可以方便地生成高质量的附面层网格;☆可为FLUENT、POLYFLOW、FIDAP、ANSYS等解算器生成和导出所需要的网格和格式。1.2Fluent软件的介绍CFD商业软件介绍之一——FLUENT通用CFD软件包，用来模拟从不可压缩到高度可压缩范围内的复杂流动。由于采用了多种求解方法和多重网格加速收敛技术,因而FLUENT能达到最佳的收敛速度和求解精度.灵活的非结构化网格和基于解的自适应网格技术及成熟的物理模型，使FLUENT在转换与（完整）Fluent建模教程湍流、传热与相变、化学反应与燃烧、多相流、旋...
