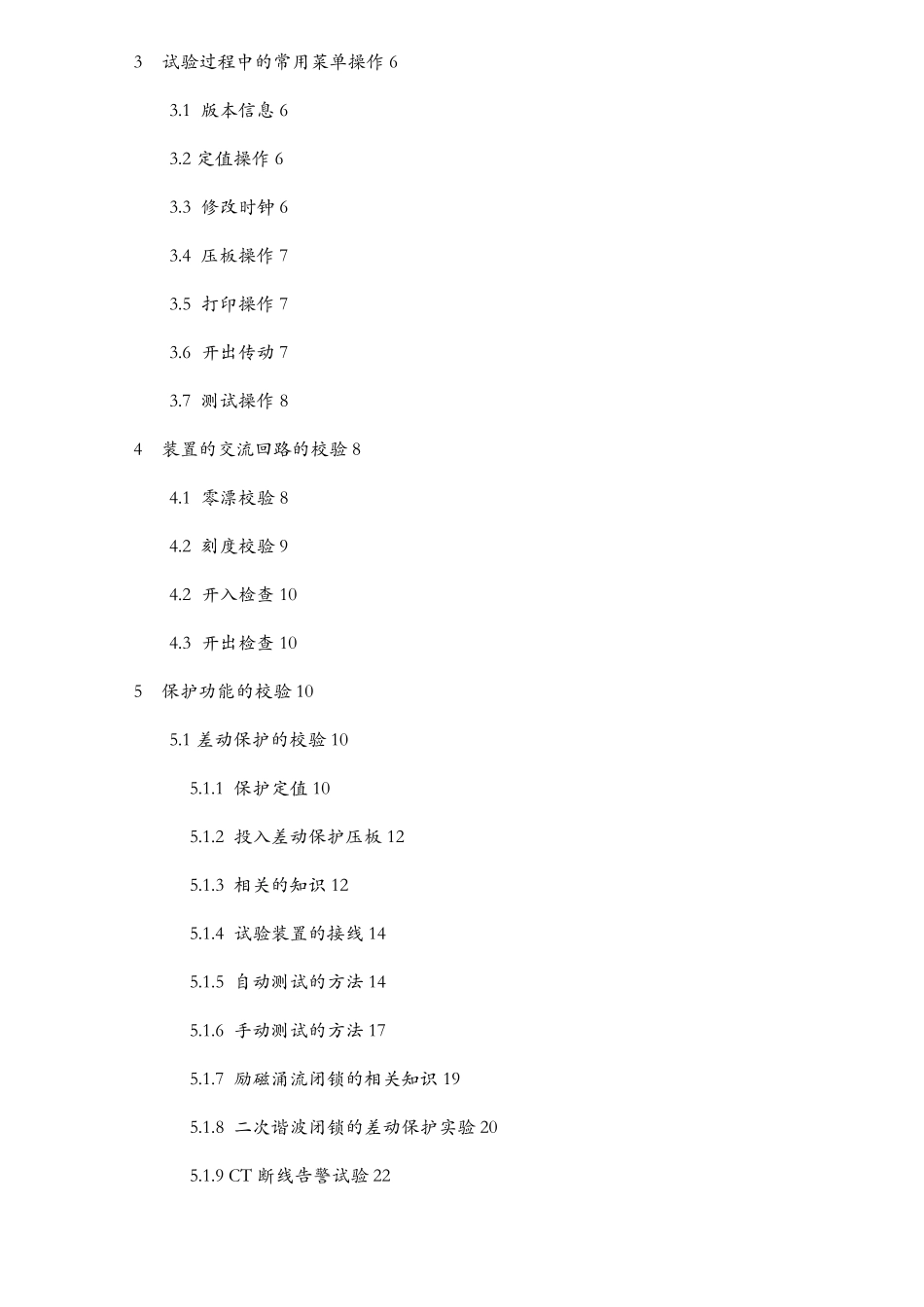

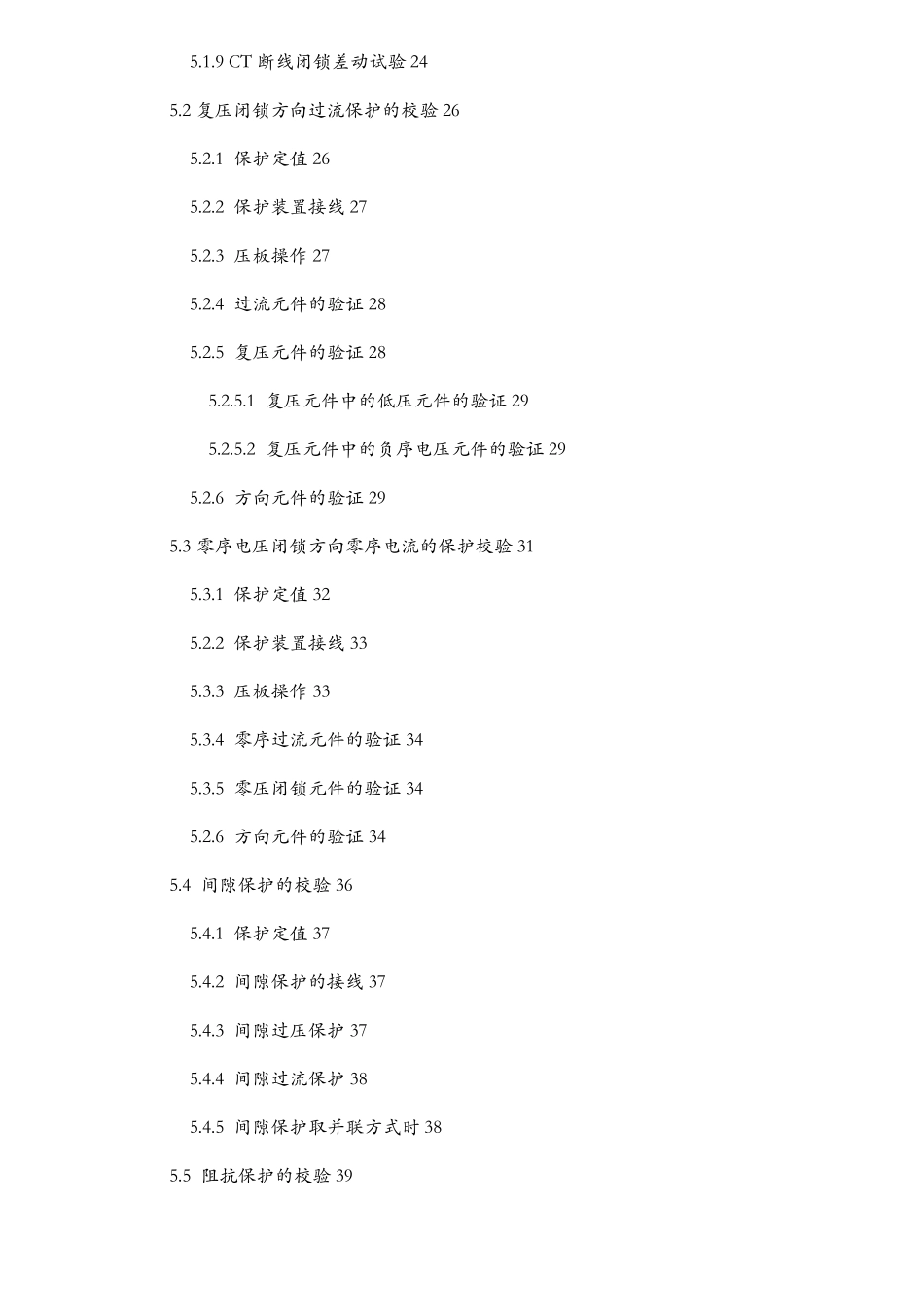

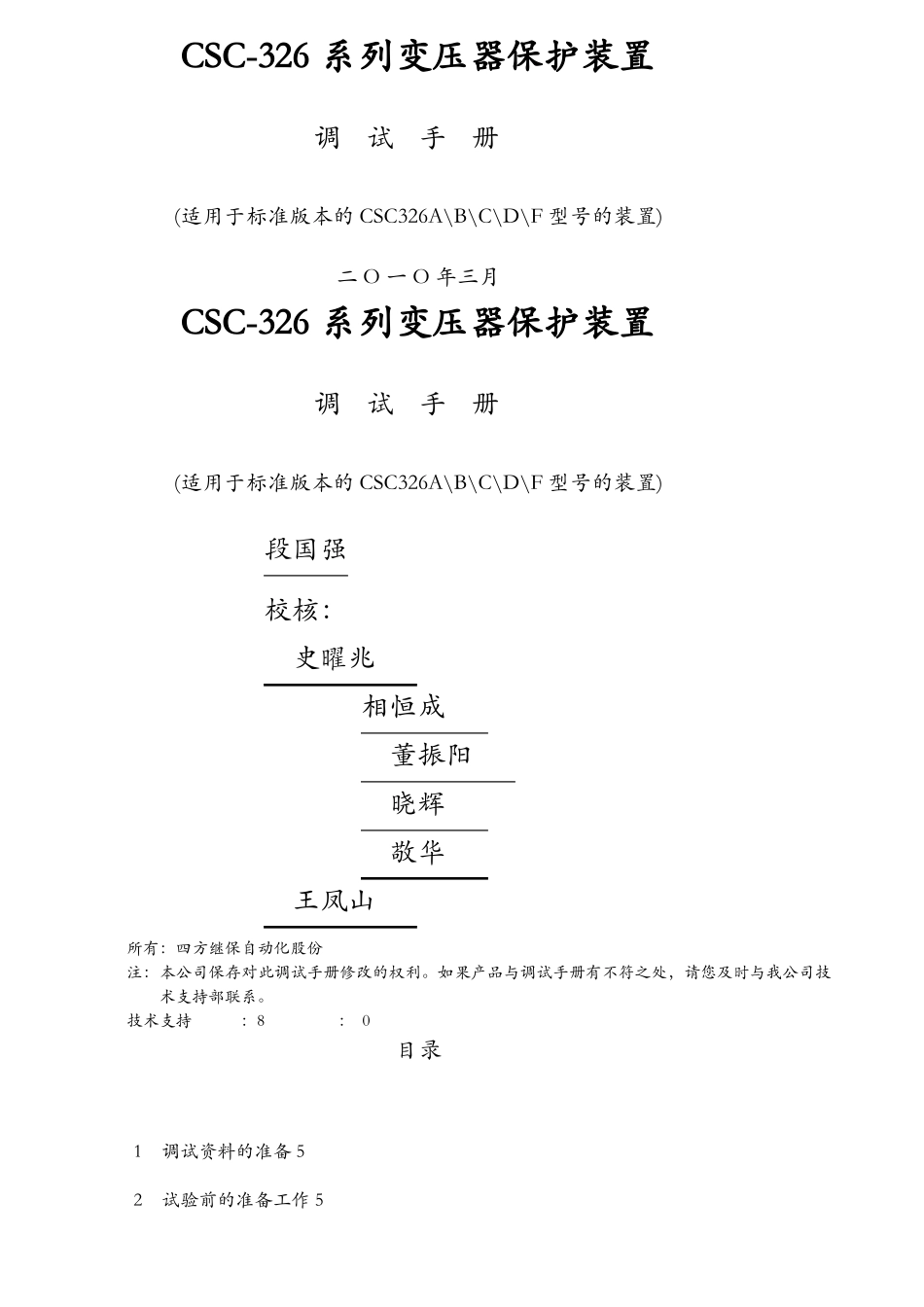

CSC-326系列变压器保护装置调试手册(适用于标准版本的CSC326A\B\C\D\F型号的装置)二O一O年三月CSC-326系列变压器保护装置调试手册(适用于标准版本的CSC326A\B\C\D\F型号的装置)段国强校核：史曜兆相恒成董振阳晓辉敬华王凤山所有：四方继保自动化股份注：本公司保存对此调试手册修改的权利。如果产品与调试手册有不符之处，请您及时与我公司技术支持部联系。技术支持：8：0目录1调试资料的准备52试验前的准备工作53试验过程中的常用菜单操作63.1版本信息63.2定值操作63.3修改时钟63.4压板操作73.5打印操作73.6开出传动73.7测试操作84装置的交流回路的校验84.1零漂校验84.2刻度校验94.2开入检查104.3开出检查105保护功能的校验105.1差动保护的校验105.1.1保护定值105.1.2投入差动保护压板125.1.3相关的知识125.1.4试验装置的接线145.1.5自动测试的方法145.1.6手动测试的方法175.1.7励磁涌流闭锁的相关知识195.1.8二次谐波闭锁的差动保护实验205.1.9CT断线告警试验225.1.9CT断线闭锁差动试验245.2复压闭锁方向过流保护的校验265.2.1保护定值265.2.2保护装置接线275.2.3压板操作275.2.4过流元件的验证285.2.5复压元件的验证285.2.5.1复压元件中的低压元件的验证295.2.5.2复压元件中的负序电压元件的验证295.2.6方向元件的验证295.3零序电压闭锁方向零序电流的保护校验315.3.1保护定值325.2.2保护装置接线335.3.3压板操作335.3.4零序过流元件的验证345.3.5零压闭锁元件的验证345.2.6方向元件的验证345.4间隙保护的校验365.4.1保护定值375.4.2间隙保护的接线375.4.3间隙过压保护375.4.4间隙过流保护385.4.5间隙保护取并联方式时385.5阻抗保护的校验395.5.1保护定值405.5.2保护装置接线405.5.3压板操作405.5.4阻抗元件的验证415.5.5.1正向阻抗元件的验证415.5.5.2反向偏移阻抗的验证415.5.5.3动作边界的扫描425.6过激磁保护的校验435.6.1保护定值445.5.2保护装置接线455.5.3压板操作455.5.4定时限过激磁元件的验证455.5.5反时限过激磁元件的验证465.7其他保护的校验475.7.1过负荷告警的实验475.8.2备自投的逻辑47附表CSC326A开出传动节点47附表CSC326B/D开出传动节点50附表CSC326F/FA/D开出传动节点53附表CSC326FB/FC开出传动节点561调试资料的准备1)与装置相关的配套说明书、调试大纲、出厂记录。2)厂家提供的组屏设计图纸。3)提供的有关被试屏以及与其它外部回路连接的设计图册。2试验前的准备工作1)试验前请事先详细阅读厂家提供的配套说明书，尽可能了解现场装置的根本操作、保护原理、以及相关的根本性能，如在此过程中存有疑问，可咨询厂家的现场效劳人员或公司技术支持的相关人员。2)装置上电前应做好各项检查，外观应无破损，插件插接紧固，直流电压回路的绝缘满足规定要求，各项指标可参考装置配套的调试记录。3)试验前断开屏体外部的交流回路，以免造成平安事故，对现场施工人员造成严重的伤害。4)检查打印机接线是否正常，打印纸是否齐全，以便打印试验的定值、版本、以及各种实验的数据。5)需要拔插装置插件时，应保证在装置断电的情况下完成，并做好防静电措施，以防插件损坏或性能下降。6)临时翻开或短接的端子应做好记录，以便试验完毕后可靠的恢复。3试验过程中的常用菜单操作装置菜单的介绍：装置的主菜单由运行工况、打印报告、打印、修改时钟、液晶调节、定值设置、装置设置、开出传动、测试操作、压板操作组成，如以下图。3.1版本信息在装置运行正常无任何告警信息的情况下：进入【运行工况】下的【装置编码】菜单，可查看到装置的版本信息，试验前应做好记录。该记录应至少包括：装置类型、软件版本号和CRC校验码，并检查其与有效版本是否一致。3.2定值操作本装置的定值分为【装置参数】和【保护定值】。【装置参数】定值用于整定每个保护时限的跳闸方式。【保护定值】中包括【系统参数】、【差动保护】以及各侧后备保护的定值。定值输入完成后利用打印机打印装置的定值进展核对，应准确无误。3.3修改时钟进入【修改时钟】->【整定时间】，用四方键盘将装置时钟设定为当前值。回到液晶正常显示下，观察时钟应运行正常。拉掉装置电源5min，然后再上电，检查液晶显示...
