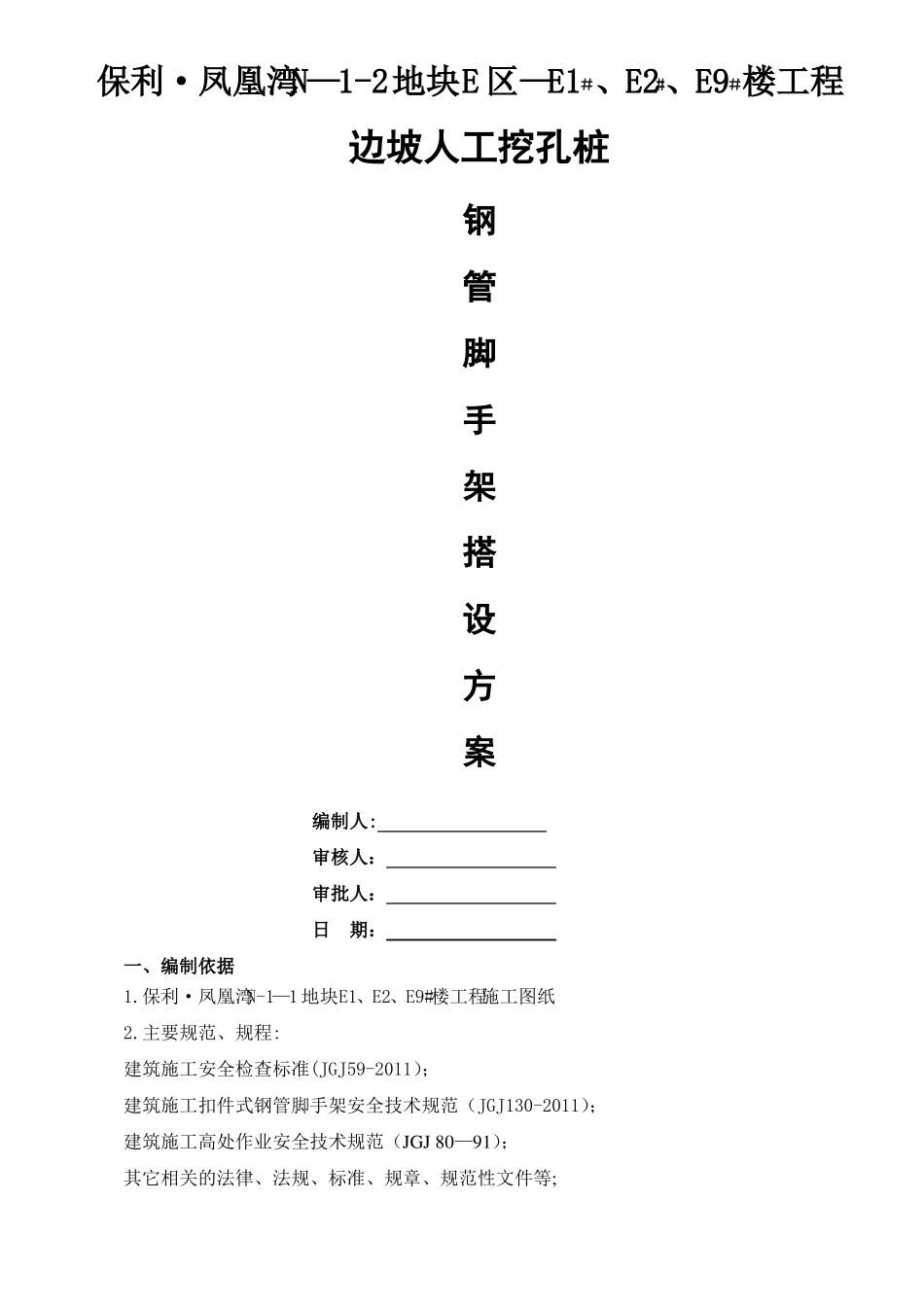

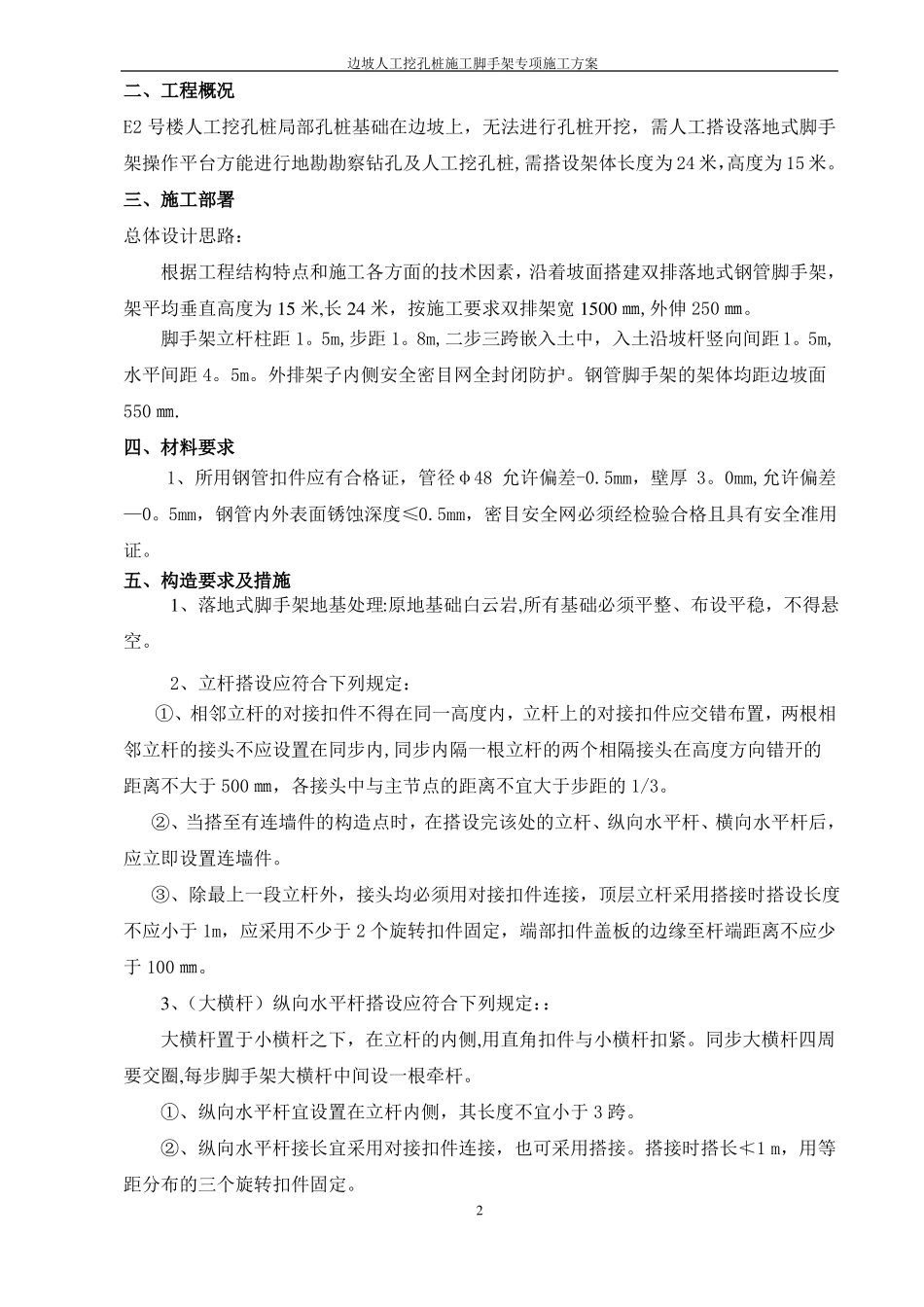

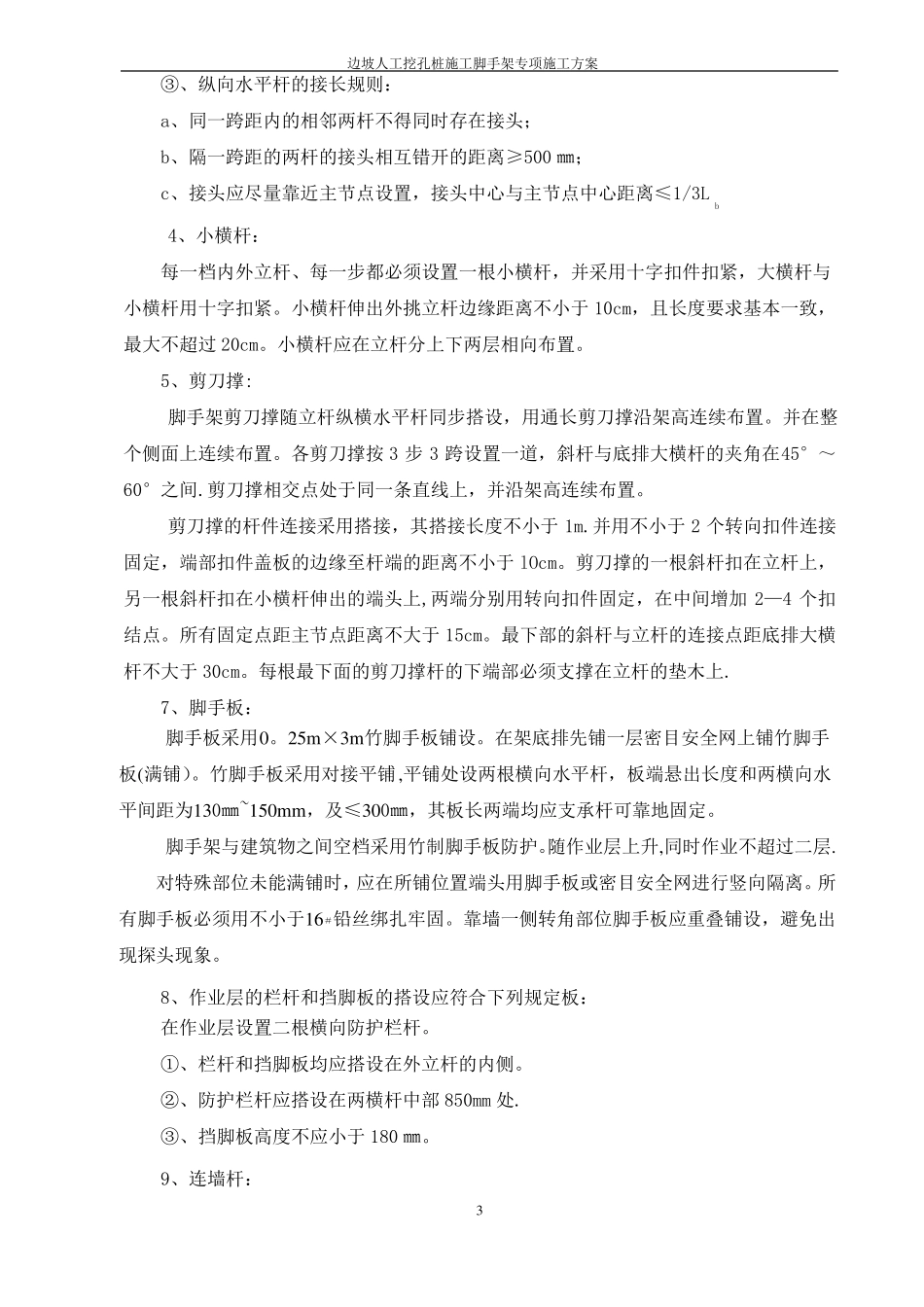

保利·凤凰湾N—1-2地块E区—E1、E2、E9楼工程＃#＃边坡人工挖孔桩钢管脚手架搭设方案编制人:审核人：审批人：日期：一、编制依据1.保利·凤凰湾N-1—1地块E1、E2、E9#楼工程施工图纸2.主要规范、规程:建筑施工安全检查标准(JGJ59-2011）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）；建筑施工高处作业安全技术规范（JGJ80—91）；其它相关的法律、法规、标准、规章、规范性文件等;边坡人工挖孔桩施工脚手架专项施工方案二、工程概况E2号楼人工挖孔桩局部孔桩基础在边坡上，无法进行孔桩开挖，需人工搭设落地式脚手架操作平台方能进行地勘勘察钻孔及人工挖孔桩,需搭设架体长度为24米，高度为15米。三、施工部署总体设计思路：根据工程结构特点和施工各方面的技术因素，沿着坡面搭建双排落地式钢管脚手架，架平均垂直高度为15米,长24米，按施工要求双排架宽1500㎜,外伸250㎜。脚手架立杆柱距1。5m,步距1。8m,二步三跨嵌入土中，入土沿坡杆竖向间距1。5m,水平间距4。5m。外排架子内侧安全密目网全封闭防护。钢管脚手架的架体均距边坡面550㎜.四、材料要求1、所用钢管扣件应有合格证，管径φ48允许偏差-0.5mm，壁厚3。0mm,允许偏差—0。5mm，钢管内外表面锈蚀深度≤0.5mm，密目安全网必须经检验合格且具有安全准用证。五、构造要求及措施1、落地式脚手架地基处理:原地基础白云岩,所有基础必须平整、布设平稳，不得悬空。2、立杆搭设应符合下列规定：①、相邻立杆的对接扣件不得在同一高度内，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不大于500㎜，各接头中与主节点的距离不宜大于步距的1/3。②、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。③、除最上一段立杆外，接头均必须用对接扣件连接，顶层立杆采用搭接时搭设长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应少于100㎜。3、（大横杆）纵向水平杆搭设应符合下列规定：：大横杆置于小横杆之下，在立杆的内侧,用直角扣件与小横杆扣紧。同步大横杆四周要交圈,每步脚手架大横杆中间设一根牵杆。①、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。②、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接时搭长≮1m，用等距分布的三个旋转扣件固定。2边坡人工挖孔桩施工脚手架专项施工方案③、纵向水平杆的接长规则：a、同一跨距内的相邻两杆不得同时存在接头；b、隔一跨距的两杆的接头相互错开的距离≥500㎜；c、接头应尽量靠近主节点设置，接头中心与主节点中心距离≤1/3Lb4、小横杆：每一档内外立杆、每一步都必须设置一根小横杆，并采用十字扣件扣紧，大横杆与小横杆用十字扣紧。小横杆伸出外挑立杆边缘距离不小于10cm，且长度要求基本一致，最大不超过20cm。小横杆应在立杆分上下两层相向布置。5、剪刀撑:脚手架剪刀撑随立杆纵横水平杆同步搭设，用通长剪刀撑沿架高连续布置。并在整个侧面上连续布置。各剪刀撑按3步3跨设置一道，斜杆与底排大横杆的夹角在45°～60°之间.剪刀撑相交点处于同一条直线上，并沿架高连续布置。剪刀撑的杆件连接采用搭接，其搭接长度不小于1m.并用不小于2个转向扣件连接固定，端部扣件盖板的边缘至杆端的距离不小于lOcm。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上,两端分别用转向扣件固定，在中间增加2—4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距底排大横杆不大于30cm。每根最下面的剪刀撑杆的下端部必须支撑在立杆的垫木上.7、脚手板：脚手板采用0。25m×3m竹脚手板铺设。在架底排先铺一层密目安全网上铺竹脚手板(满铺）。竹脚手板采用对接平铺,平铺处设两根横向水平杆，板端悬出长度和两横向水平间距为130㎜~150mm，及≤300㎜，其板长两端均应支承杆可靠地固定。脚手架与建筑物之间空档采用竹制脚手板防护。随作业层上升,同时作业不超过二层.对特殊部位未能满铺时，应在所铺位置端头用脚手板或密目安全网进行竖向隔离。所有脚手板必须用不小于16＃铅丝绑...
