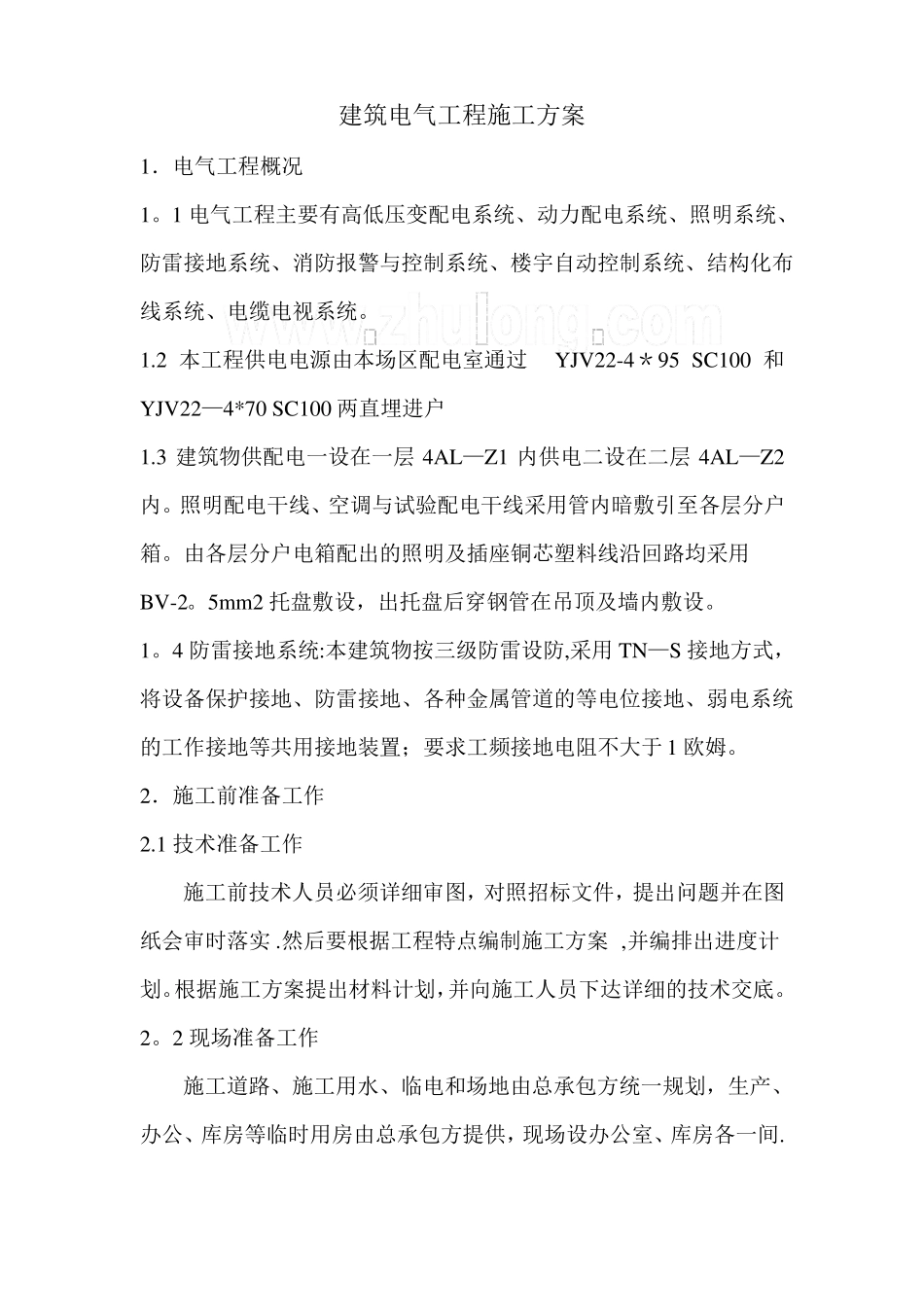

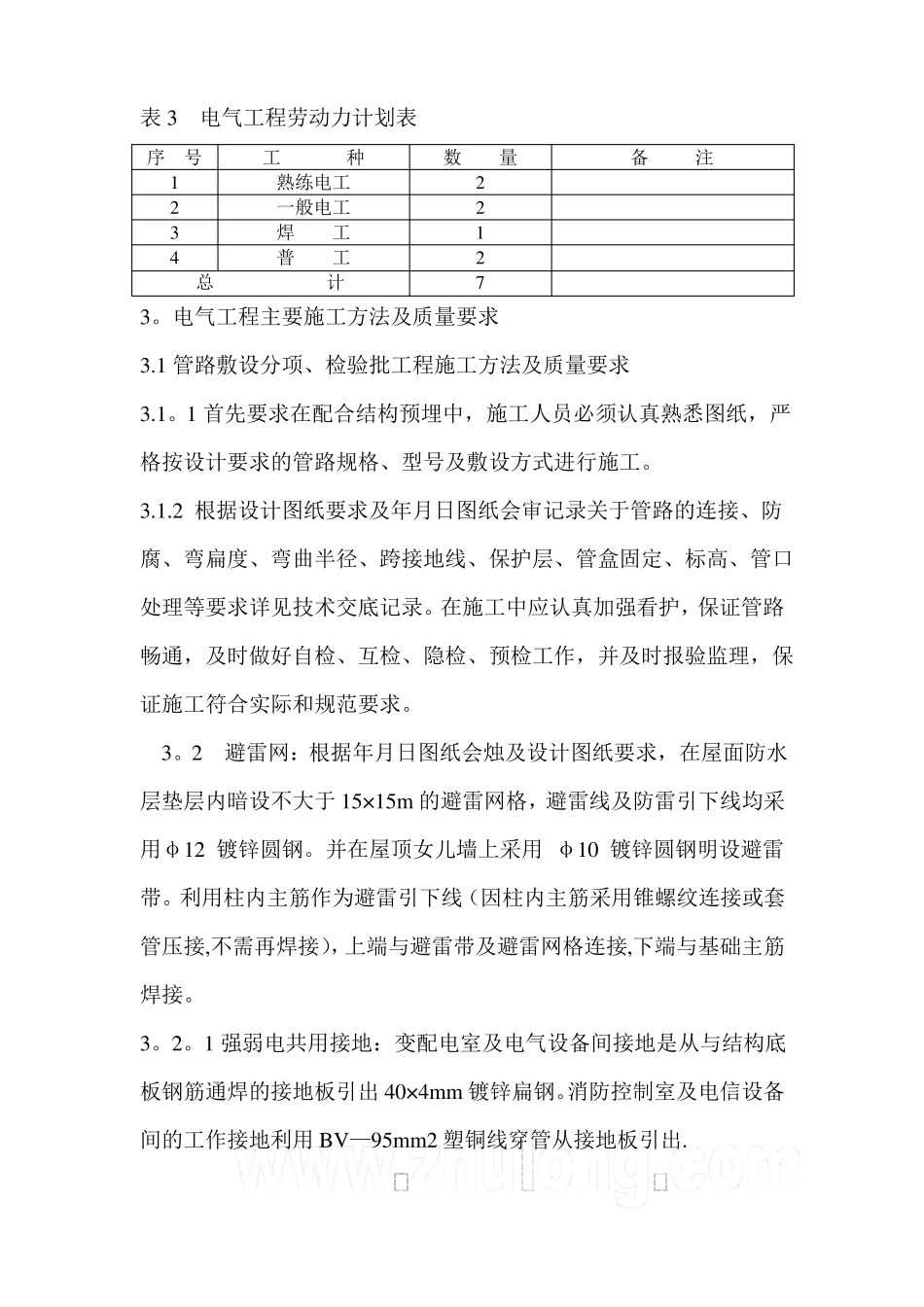

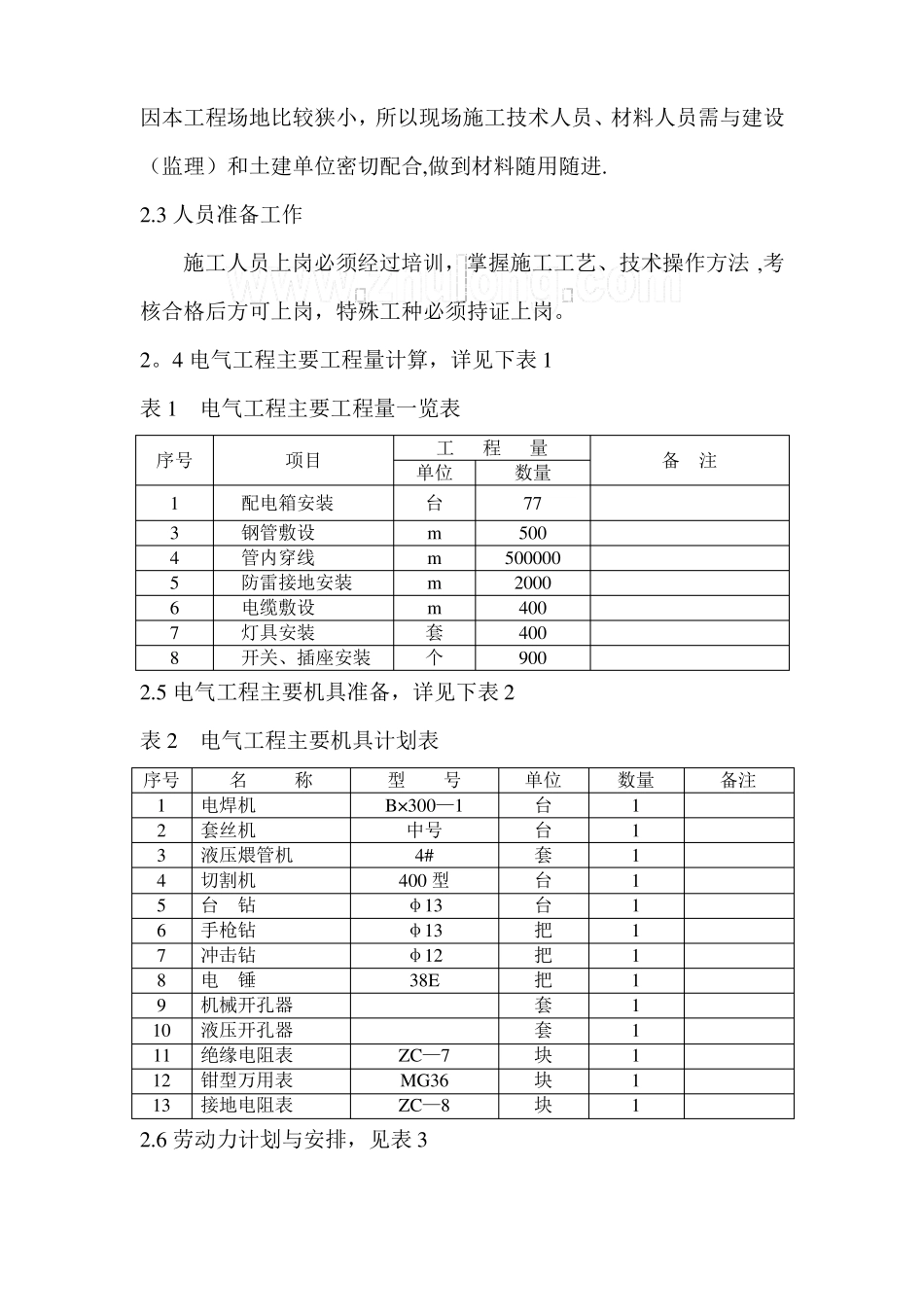

建筑电气工程施工方案1．电气工程概况1。1电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。1.2本工程供电电源由本场区配电室通过YJV22-4＊95SC100和YJV22—4*70SC100两直埋进户1.3建筑物供配电一设在一层4AL—Z1内供电二设在二层4AL—Z2内。照明配电干线、空调与试验配电干线采用管内暗敷引至各层分户箱。由各层分户电箱配出的照明及插座铜芯塑料线沿回路均采用BV-2。5mm2托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。1。4防雷接地系统:本建筑物按三级防雷设防,采用TN—S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于1欧姆。2．施工前准备工作2.1技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实.然后要根据工程特点编制施工方案,并编排出进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2。2现场准备工作施工道路、施工用水、临电和场地由总承包方统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室、库房各一间.因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合,做到材料随用随进.2.3人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法,考核合格后方可上岗，特殊工种必须持证上岗。2。4电气工程主要工程量计算，详见下表1表1电气工程主要工程量一览表序号1345678项目配电箱安装钢管敷设管内穿线防雷接地安装电缆敷设灯具安装开关、插座安装工程量单位数量台mmmm套个775005000002000400400900备注2.5电气工程主要机具准备，详见下表2表2电气工程主要机具计划表序号12345678910111213名称电焊机套丝机液压煨管机切割机台钻手枪钻冲击钻电锤机械开孔器液压开孔器绝缘电阻表钳型万用表接地电阻表型号B×300—1中号4#400型φ13φ13φ1238EZC—7MG36ZC—8单位台台套台台把把把套套块块块数量1111111111111备注2.6劳动力计划与安排，见表3表3电气工程劳动力计划表序号工种1熟练电工2一般电工3焊工4普工总计数量22127备注3。电气工程主要施工方法及质量要求3.1管路敷设分项、检验批工程施工方法及质量要求3.1。1首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工。3.1.2根据设计图纸要求及年月日图纸会审记录关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录。在施工中应认真加强看护，保证管路畅通，及时做好自检、互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。3。2避雷网：根据年月日图纸会烛及设计图纸要求，在屋面防水层垫层内暗设不大于15×15m的避雷网格，避雷线及防雷引下线均采用φ12镀锌圆钢。并在屋顶女儿墙上采用φ10镀锌圆钢明设避雷带。利用柱内主筋作为避雷引下线（因柱内主筋采用锥螺纹连接或套管压接,不需再焊接），上端与避雷带及避雷网格连接,下端与基础主筋焊接。3。2。1强弱电共用接地：变配电室及电气设备间接地是从与结构底板钢筋通焊的接地板引出40×4mm镀锌扁钢。消防控制室及电信设备间的工作接地利用BV—95mm2塑铜线穿管从接地板引出.3。2。2接地电阻测试：防雷接地测试点在距地面0.5m设置测试卡，告诉所有防雷装置安装完毕,做接地电阻测试，并把摇测数值填写在“电气接地电阻测试记录”上.3.2。3具体操作工艺要求和做法详见《建筑电气工程施工质量验收规范》（GB50303—2002）《建筑电气通用图集》（92DQ）和有关技术标准及技术交底.3。3电缆敷设分项工程施工方法3.3.1根据设计图要求选择电缆。施工前应对电缆进行详细检查，并做绝缘摇测，用1KV摇表摇测,线间及对地的绝缘电阻应不低于10MΩ。3。3.2本工程的电缆穿保护钢管在直埋进户的，做法参照电气规范及相关工艺标准中电缆敷设相关要求，电缆的排列和敷设要求详见技术交底。3.4配电箱、柜的安装3。4。1本工程配电箱包括明箱和暗箱，根据设计要求...
