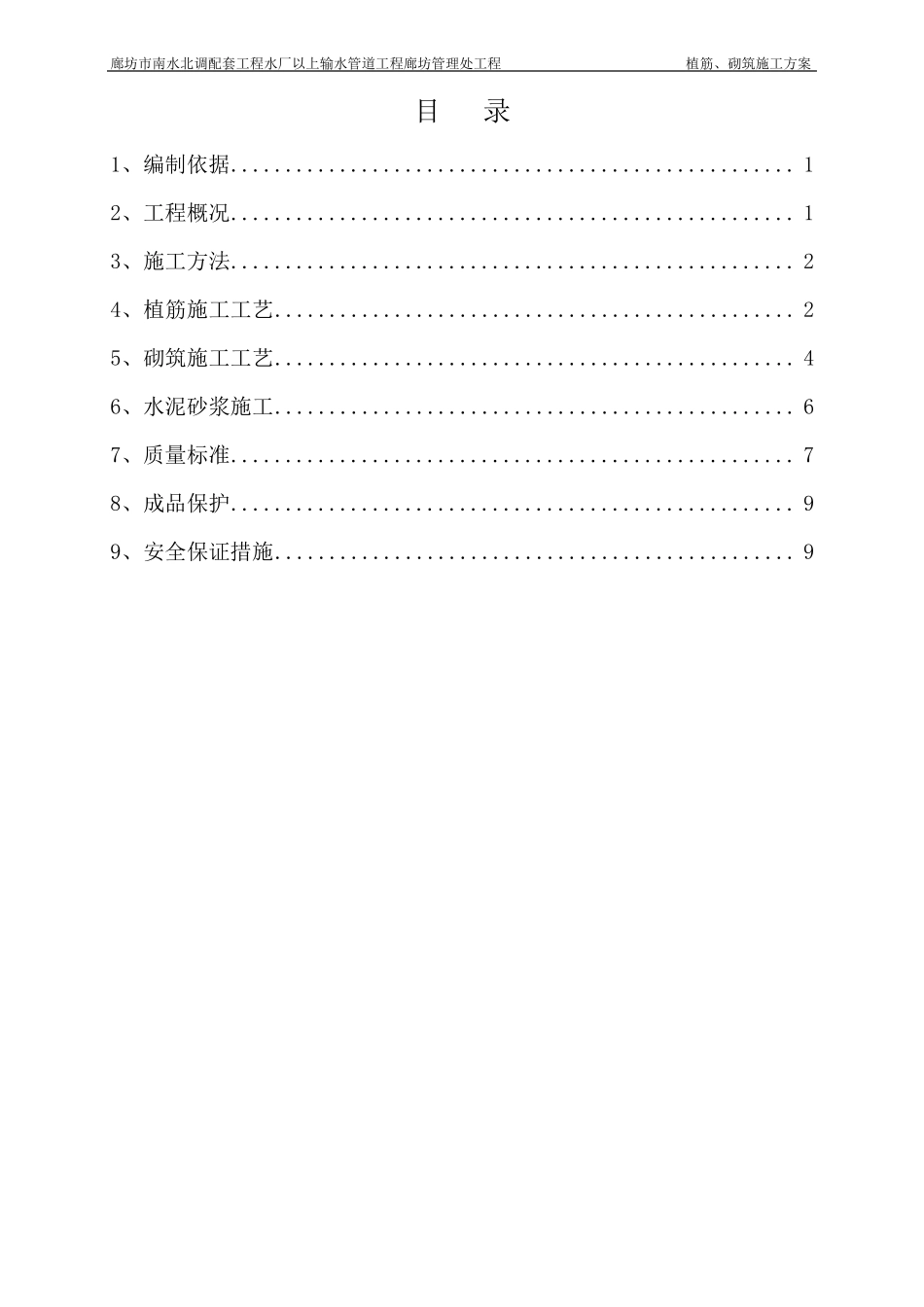

廊坊市南水北调配套工程水厂以上输水管道工程廊坊管理处工程植筋、砌筑施工方案目录1、编制依据....................................................12、工程概况....................................................13、施工方法....................................................24、植筋施工工艺................................................25、砌筑施工工艺................................................46、水泥砂浆施工................................................67、质量标准....................................................78、成品保护....................................................99、安全保证措施................................................9廊坊市南水北调配套工程水厂以上输水管道工程廊坊管理处工程植筋、砌筑施工方案1、编制依据1、河北省水利水电勘测设计研究院设计的施工图纸;;2、本工程施工组织设计;3、《建筑工程施工质量验收统一标准》GB50300-2013;4、《混凝土结构后锚固技术规程》JGJ145-20135、《砌体结构工程施工质量验收规范》GB50203-20116、12系列建筑标准设计图集12J3—37、陶粒泡沫混凝土砌块墙体构造12CJ348、砌体填充墙结构构造12G614-19、蒸压加气混凝土砌块、板材构造13J1042、工程概况本工程位于河北省廊坊市西侧,廊坊市大外环和龙河以西,东、西冯家务村以北、李家场村以东的区域,拟建广阳水库的东南角,距廊坊市区约10km。管理处按管理机构要求需满足101人办公所需,建筑面积2243㎡,建设用地面积25亩.招标范围主要包括管理处房屋(业务楼、柴油发电机室、地源热泵机房和井房)建筑、装饰装修、室外工程(包括围墙、绿化、硬化、消防水池)等。主体结构为地上二层钢筋混凝土框架结构,楼板为现浇混凝土板,基础为条形基础。建筑高度为16。6m。设计使用年限为50年,建筑结构安全等级为二级,抗震设防烈度为8度,地面粗糙类别为B类,框架抗震设防类别为丙类。混凝土等级:构造柱、圈梁、板带均为C30。本工程墙体(±0.00以上)外墙为陶粒泡沫混凝土砌块墙体,,内墙为蒸压加气混凝土砌块,墙厚200,砌块强度为A5.0,干密度B07,。混合砂浆强度等级为M10。(±0。00以下)为240厚页岩砖,强度为MU15。水泥砂浆强度为M10.门窗洞口两侧一砖范围内也应用MU15页岩砖实砌。凡卫生间等有水湿的房间,四周墙脚均做150mm高与墙同宽的混凝土翻边坎台。本工程填充墙内沿柱墙全高设2φ6@500通长拉筋,遇到门窗洞口时伸至墙垛边。门窗设抱框,在墙体的转角处、纵横墙交接处、墙体的自由端、洞口宽度大于等于1。8m的洞口两侧、沿墙长每小于5m(内隔墙遇门窗洞口可适当调整)设置钢筋混凝土构造1廊坊市南水北调配套工程水厂以上输水管道工程廊坊管理处工程植筋、砌筑施工方案柱。构造柱截面200/150×墙厚,配筋为414,φ8@100/200.当填充墙长度大于5m时,墙顶与梁(板)有拉结.填充墙内所有门窗洞口,设置混凝土抱框。当柱边砌体长度小于240时,柱边砌体应以混凝土框代替。墙砌体上门窗洞口应设置钢筋混凝土过梁。构造柱设置具体以施工图纸中构造柱平面布置图为准。3、施工方法1施工准备1.1机具准备:电钻、空压机、角磨机、毛刷、搅拌机。1.2材料准备:1)植筋结构胶、钢筋、丙酮。2)砌块规格如下:600×200×250(外墙),600×200×240(内墙)。砌块有产品合格证、质量检测试验报告,进场后进行复试,合格后方可使用。产品龄期不应小于28d,表面有污物者、外观质量不合格者不得使用.在装卸、运输过程中,严禁抛掷和倾倒.进场后按品种、规格堆放整齐,堆置高度不宜超过2m.3)砂浆:采用现场搅拌水泥砂浆。砂浆稠度值宜为60—80mm.4)混凝土:采用商品混凝土。砌筑工程以上所用的原材料,由工长根据砌筑工程量提出原材料使用计划,并及时报于项目部材料科,由材料员负责原材料的供应。1.3技术准备:熟悉图纸、施工组织设计,在砌筑工程正式施工前,由工长对作业班组下达技术交底,并进行口头交底。2作业条件2.1施工前先清理施工区域内的所有障碍物,清除施工面浮土及灰尘.2。2根据图纸标注尺寸,放出建筑1000线,植筋现...
