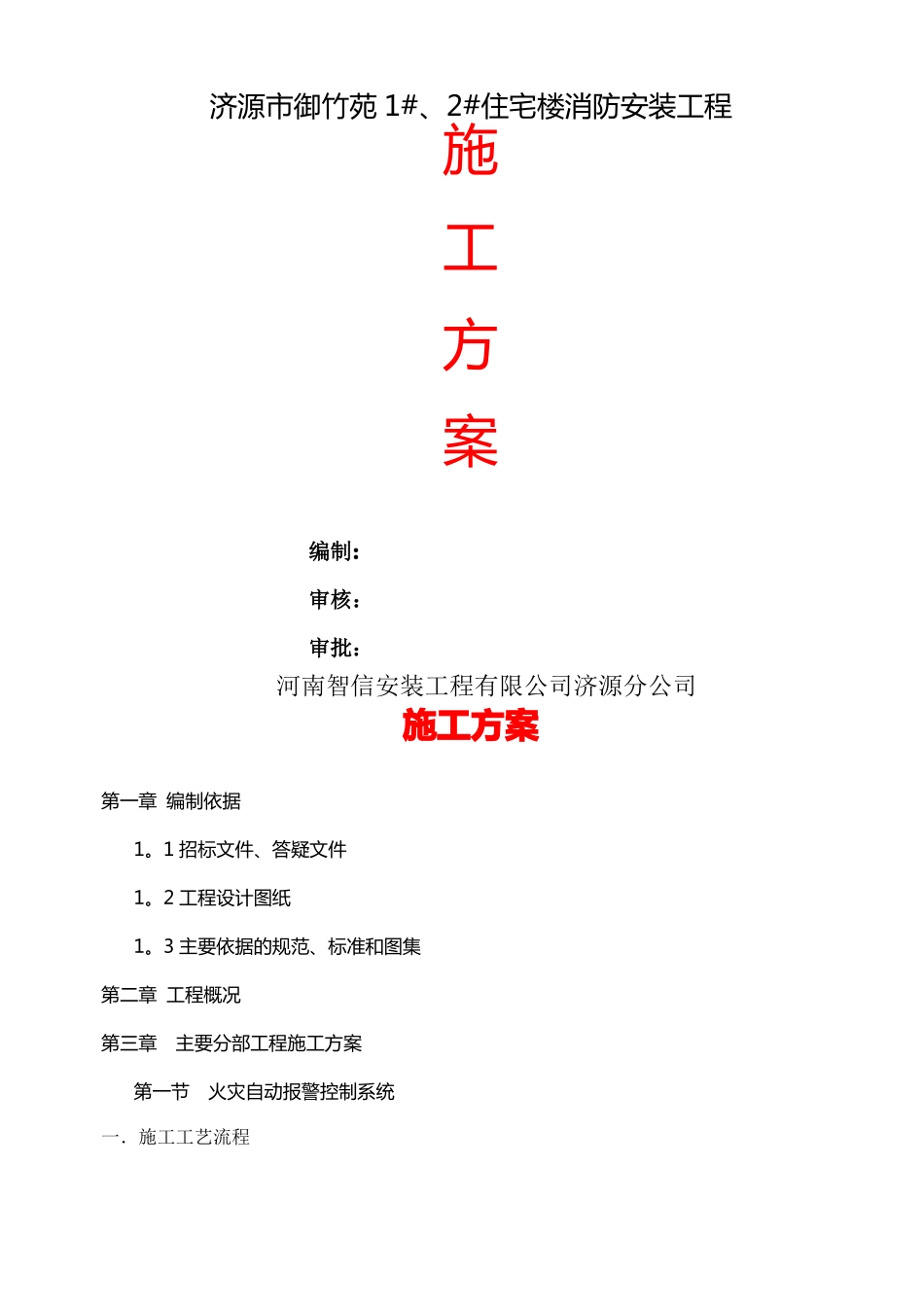

济源市御竹苑1#、2#住宅楼消防安装工程施工方案编制:审核：审批：河南智信安装工程有限公司济源分公司施工方案第一章编制依据1。1招标文件、答疑文件1。2工程设计图纸1。3主要依据的规范、标准和图集第二章工程概况第三章主要分部工程施工方案第一节火灾自动报警控制系统一．施工工艺流程二．主要分项工程施工方法及技术要求第二节消火栓系统安装一．施工工艺流程二、主要分项工程施工方法及技术要求第三节沟槽式连接管道工程一．施工工艺流程二、施工准备三、主要分项工程施工方案及技术要求第四节通风系统一、施工工艺流程二、施工准备三、主要分项工程施工方案及技术要求第一章编制依据1。1招标文件、答疑文件1.2工程设计图纸1。3主要依据的规范、标准和图集《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045—95(2005年版)《火灾自动报警系统设计规范》GB50116—98《火灾自动报警系统施工及验收规范》GB50166—2007《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《建筑电气工程施工质量验收规范》GB50303-2002《点型感烟火灾探测器》GB4715—2005《火灾报警控制器》GB4717—2005《手动火灾报警按钮》GB19880—2005《消防联动控制系统》GB16806-2006其他国家现行有关法律、法规和地方部门规章。第二章工程概况济源市御竹苑1#、2#住宅楼工程建筑面积为8416。35m2,地上十一层，普通高层建筑.室内消防用水量为10L/S,室外设水泵接合器,消防用水量为15L/S,消火栓系统需压力为0。65Mpa，本楼屋顶设有有效容积8立立消防高位水箱,地下设100方的消防水池,每层在适当位置配置MF/ABC3磷酸盐干粉灭火器，每配置点两具。消火栓给水管道采用内外壁热镀锌钢管，试验压力1。2Mpa。第三章主要分部工程施工方案公司收到该工程的中标通知书、施工图纸后，根据工程现场实际情况，经有关专业技术人员分析、研究;针对该工程设有火灾自动报警控制系统、室内消火栓给水系统和地下室通风系统,特制订本施工方案如下：第一节火灾自动报警控制系统一．施工工艺流程施工准备→管道敷设→线、缆敷设→校接线及绝缘电阻测试→设备安装→单机调试→系统调试→验收.二．主要分项工程施工方法及技术要求1)布线1．在管内的穿线，在抹灰及地面工程结束后进行.在穿线前，应将管内的杂物清净，在穿线时，必须使用护围,以保护导线绝缘层.2．火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路，不应穿在同一管内。3．导线在管内或线槽内，不应有接头或扭结.导线的接头,应在接线盒内焊接或用端子连接。4。敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。5.管路超过下列长度时，应在便于接线处装设接线盒：5。1管子长度每超过30m,无弯曲时；管子长度每超过20m，有1个弯曲时；管子长度每超过15m，有2个弯曲时；管子长度每超过8m，有3个弯曲时。6。金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。7。线槽的直线段应每隔1.0～1。5m设置吊点或支点,在下列部位应设置吊点或支点：7．1线槽始端、终端及接头处；距接线盒0。2m处；线槽走向改变或转角处，应采用防晃吊架。8.吊装线槽的吊杆直径，不应小于6mm。9。管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量.10。火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。2）火灾探测器的安装1.点型火灾探测器的安装位置，应符合下列规定：1．1探测器至墙壁、梁边的水平距离，不应小于0。5m。1．2探测器周围0。5m内,不应有遮挡物.1．3探测器至空调送风口边的水平距离，不应小于1。5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。1．4在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。点型感温探测器的安装间距，不应超过10m；点型感烟探测器的安装间距,不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一...
