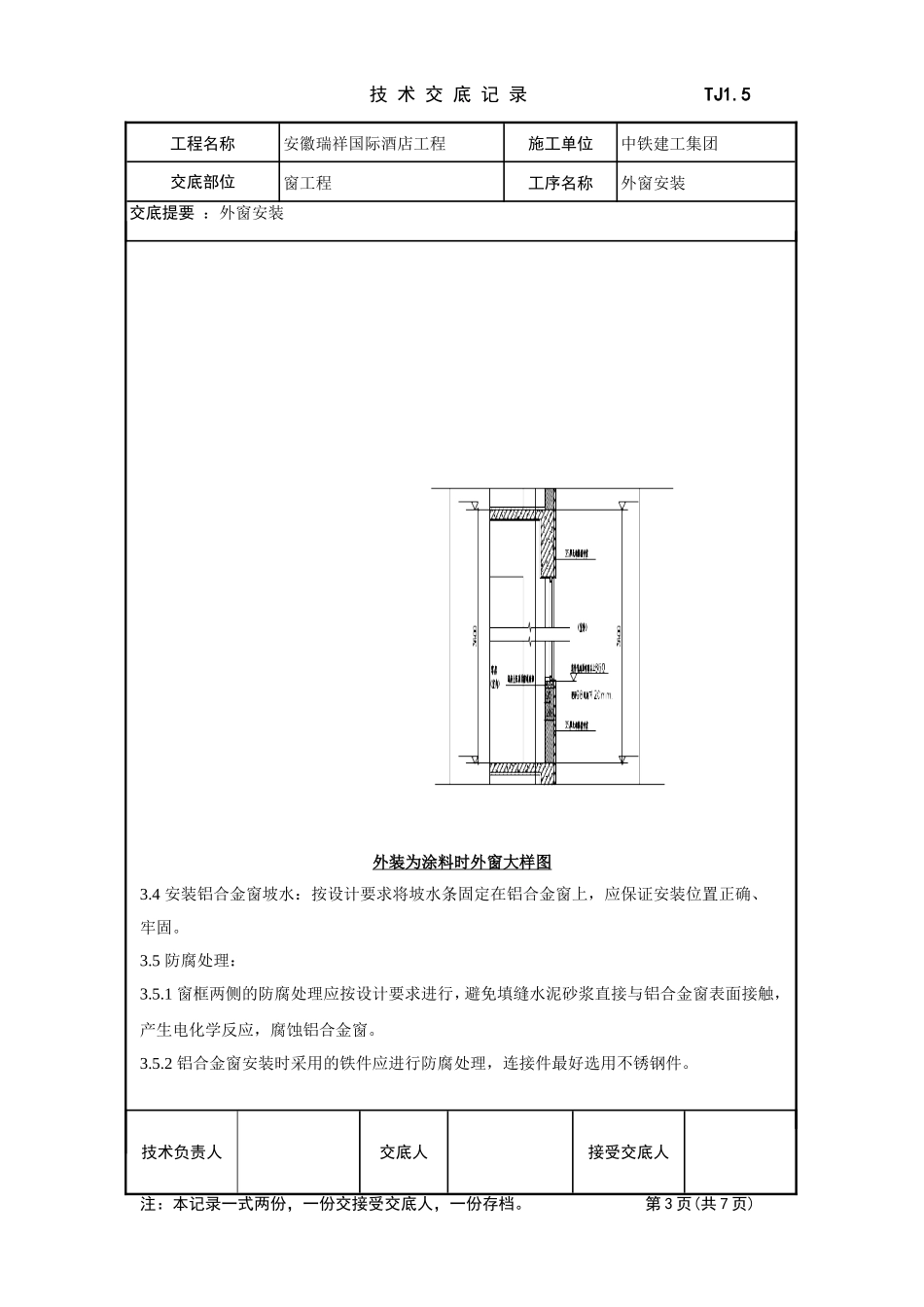

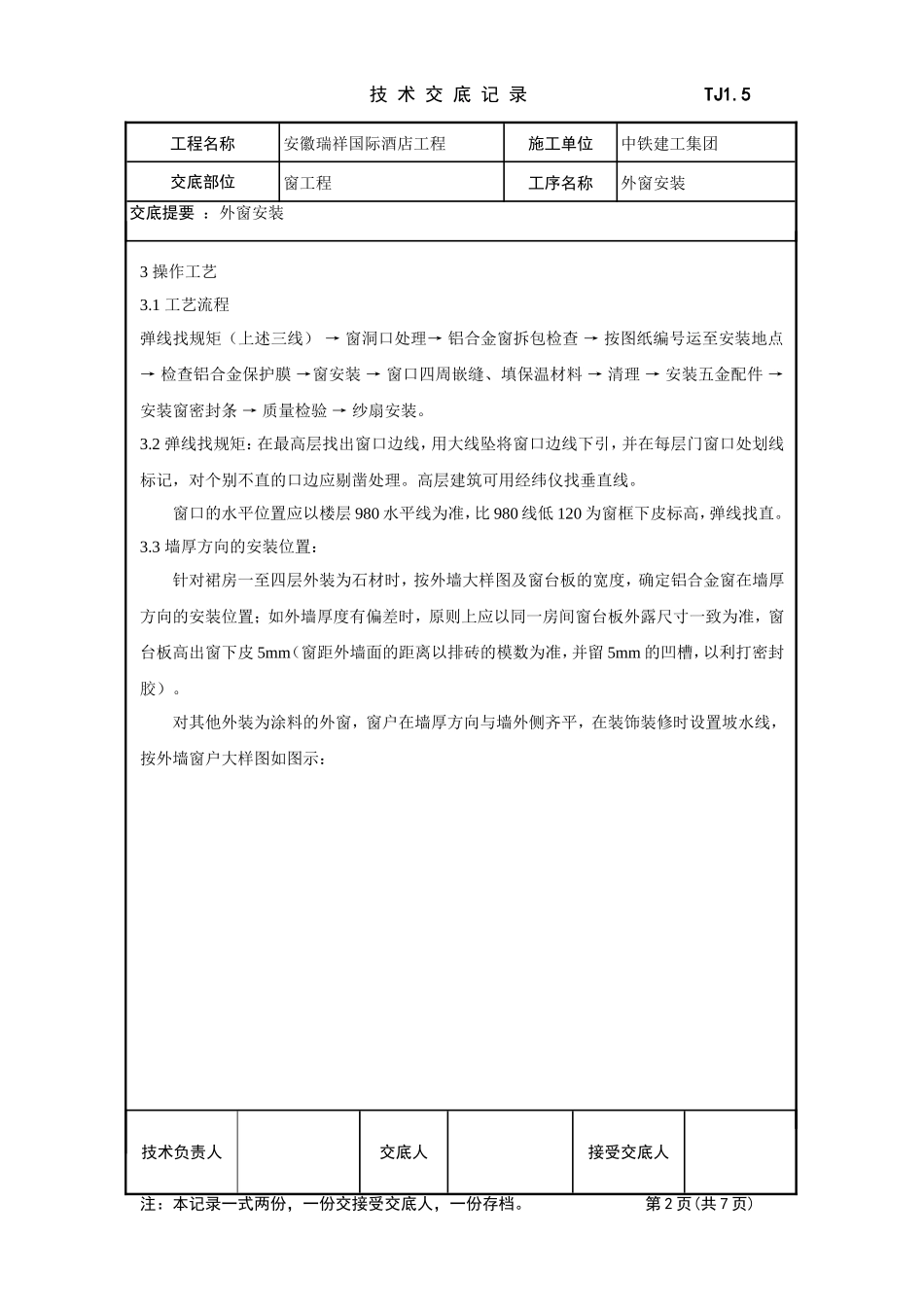

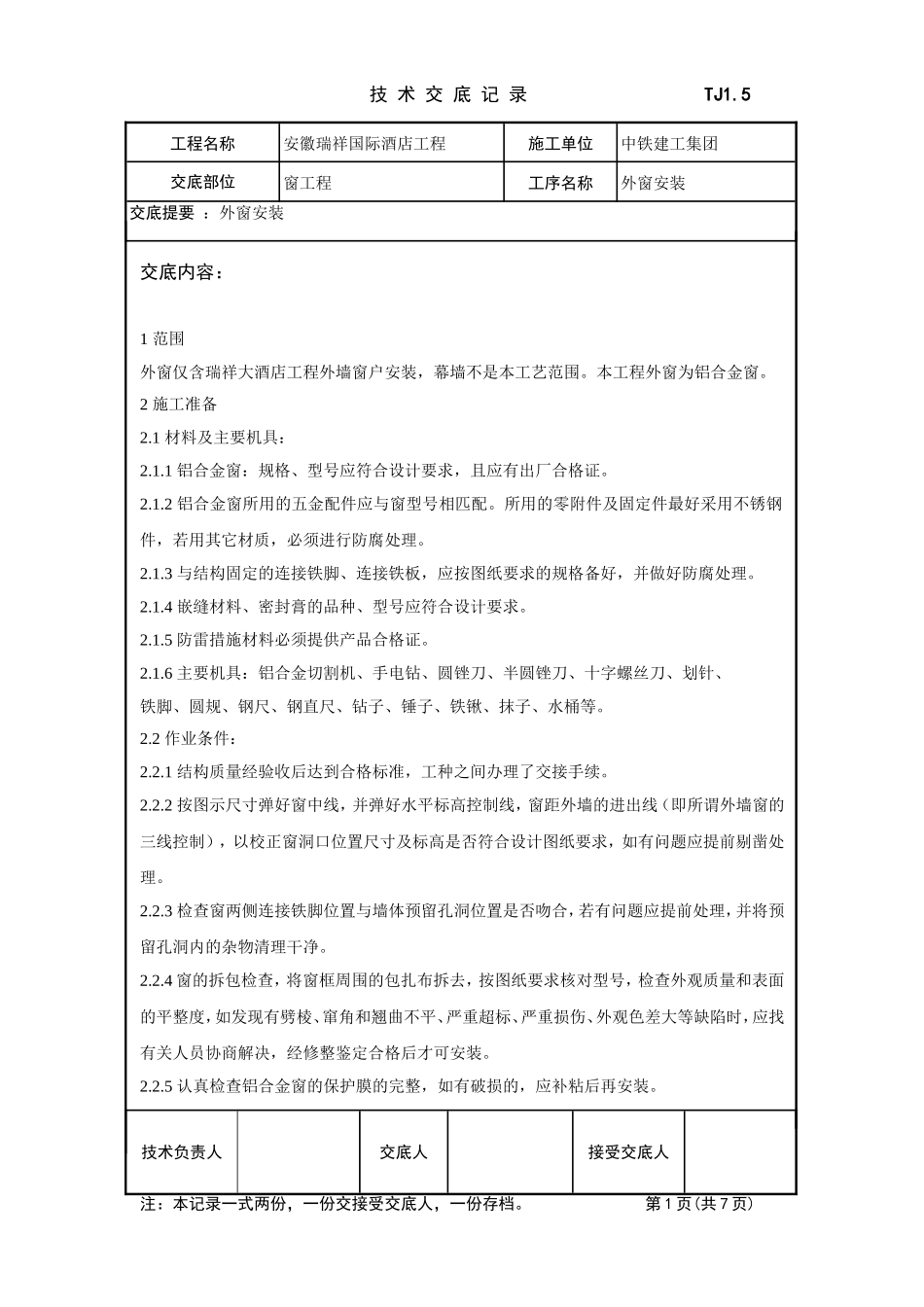

技术交底记录TJ1.5工程名称安徽瑞祥国际酒店工程施工单位中铁建工集团交底部位窗工程工序名称外窗安装交底提要：外窗安装交底内容：1范围外窗仅含瑞祥大酒店工程外墙窗户安装，幕墙不是本工艺范围。本工程外窗为铝合金窗。2施工准备2.1材料及主要机具：2.1.1铝合金窗：规格、型号应符合设计要求，且应有出厂合格证。2.1.2铝合金窗所用的五金配件应与窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。2.1.3与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好，并做好防腐处理。2.1.4嵌缝材料、密封膏的品种、型号应符合设计要求。2.1.5防雷措施材料必须提供产品合格证。2.1.6主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钻子、锤子、铁锹、抹子、水桶等。2.2作业条件：2.2.1结构质量经验收后达到合格标准，工种之间办理了交接手续。2.2.2按图示尺寸弹好窗中线，并弹好水平标高控制线，窗距外墙的进出线（即所谓外墙窗的三线控制），以校正窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。2.2.3检查窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。2.2.4窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。2.2.5认真检查铝合金窗的保护膜的完整，如有破损的，应补粘后再安装。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。第1页(共7页)技术交底记录TJ1.5工程名称安徽瑞祥国际酒店工程施工单位中铁建工集团交底部位窗工程工序名称外窗安装交底提要：外窗安装3操作工艺3.1工艺流程弹线找规矩（上述三线）→窗洞口处理→铝合金窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→窗安装→窗口四周嵌缝、填保温材料→清理→安装五金配件→安装窗密封条→质量检验→纱扇安装。3.2弹线找规矩：在最高层找出窗口边线，用大线坠将窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。窗口的水平位置应以楼层980水平线为准，比980线低120为窗框下皮标高，弹线找直。3.3墙厚方向的安装位置：针对裙房一至四层外装为石材时，按外墙大样图及窗台板的宽度，确定铝合金窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板高出窗下皮5mm（窗距外墙面的距离以排砖的模数为准，并留5mm的凹槽，以利打密封胶）。对其他外装为涂料的外窗，窗户在墙厚方向与墙外侧齐平，在装饰装修时设置坡水线，按外墙窗户大样图如图示：技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。第2页(共7页)技术交底记录TJ1.5工程名称安徽瑞祥国际酒店工程施工单位中铁建工集团交底部位窗工程工序名称外窗安装交底提要：外窗安装外装为涂料时外窗大样图3.4安装铝合金窗坡水：按设计要求将坡水条固定在铝合金窗上，应保证安装位置正确、牢固。3.5防腐处理：3.5.1窗框两侧的防腐处理应按设计要求进行，避免填缝水泥砂浆直接与铝合金窗表面接触，产生电化学反应，腐蚀铝合金窗。3.5.2铝合金窗安装时采用的铁件应进行防腐处理，连接件最好选用不锈钢件。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。第3页(共7页)技术交底记录TJ1.5工程名称安徽瑞祥国际酒店工程施工单位中铁建工集团交底部位窗工程工序名称外窗安装交底提要：外窗安装3.6就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。3.7与墙体固定：用射钉枪将铁脚与墙体固定。铁脚至窗角的距离不应大于180mm，铁脚间距应小于600mm.。.3.8处理窗框与墙体缝隙：铝合金窗固定好后，应及时处理窗框与墙体缝隙，采用发泡剂填塞缝隙，外表面留5～8mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。待铝合...
