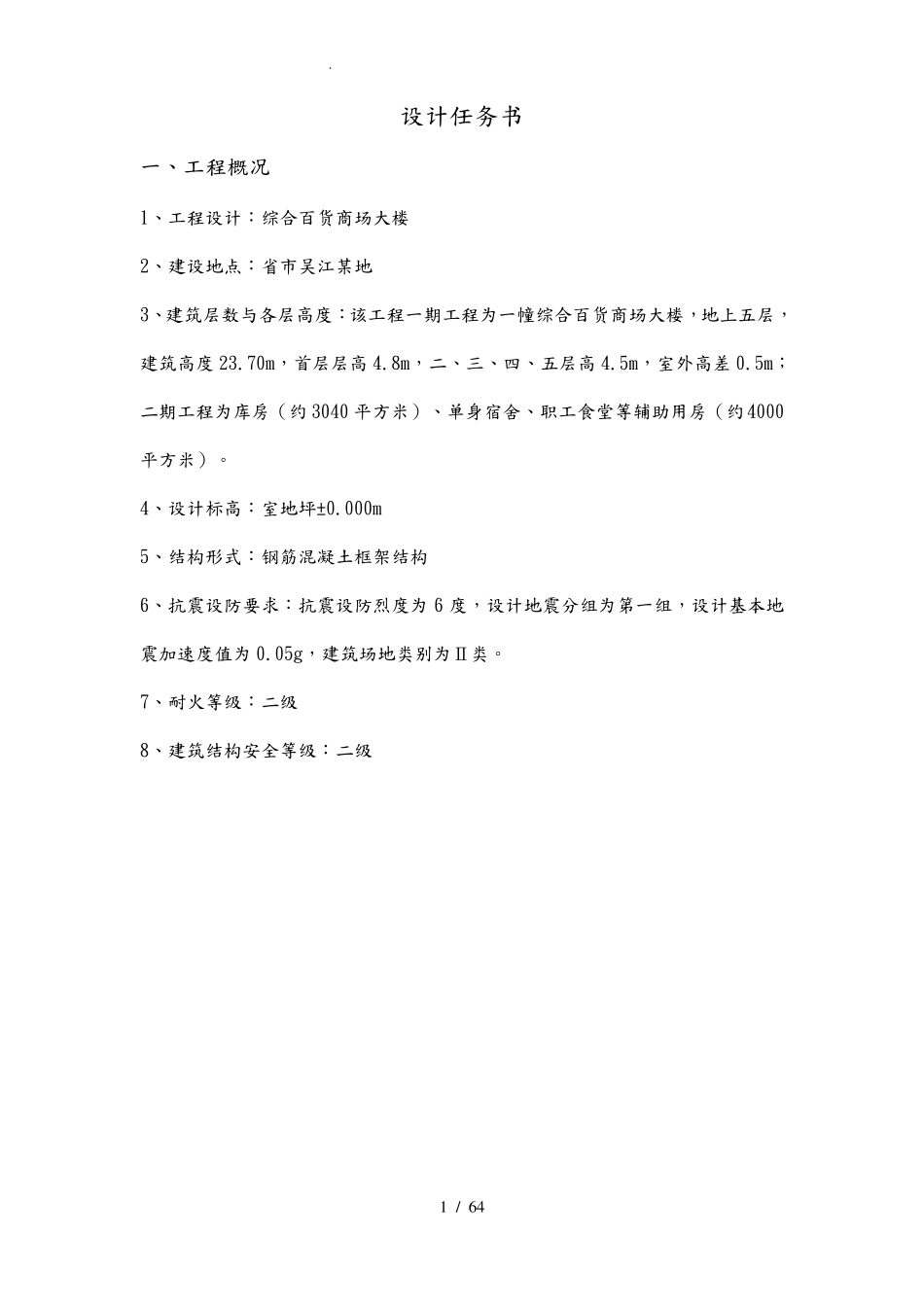

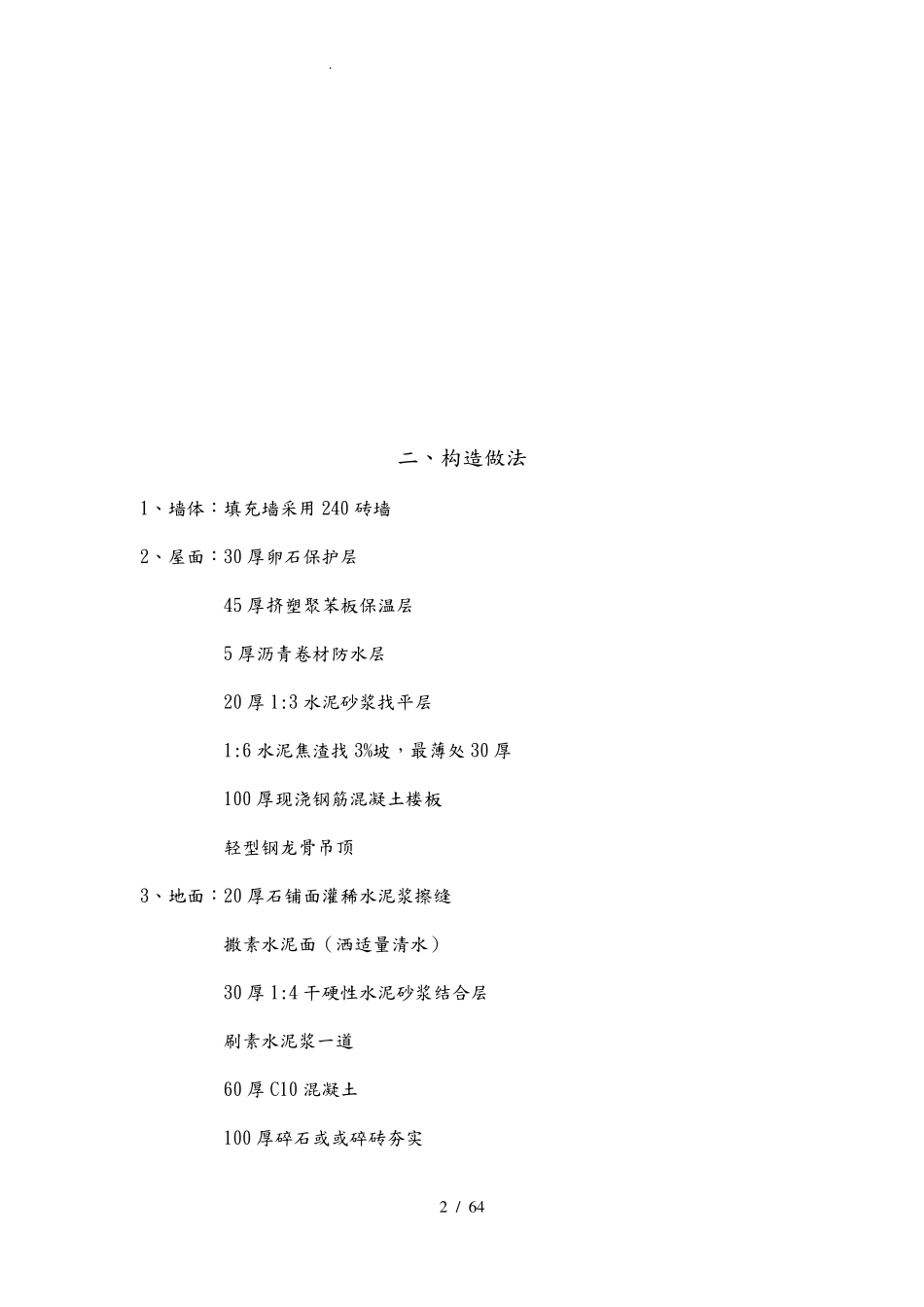

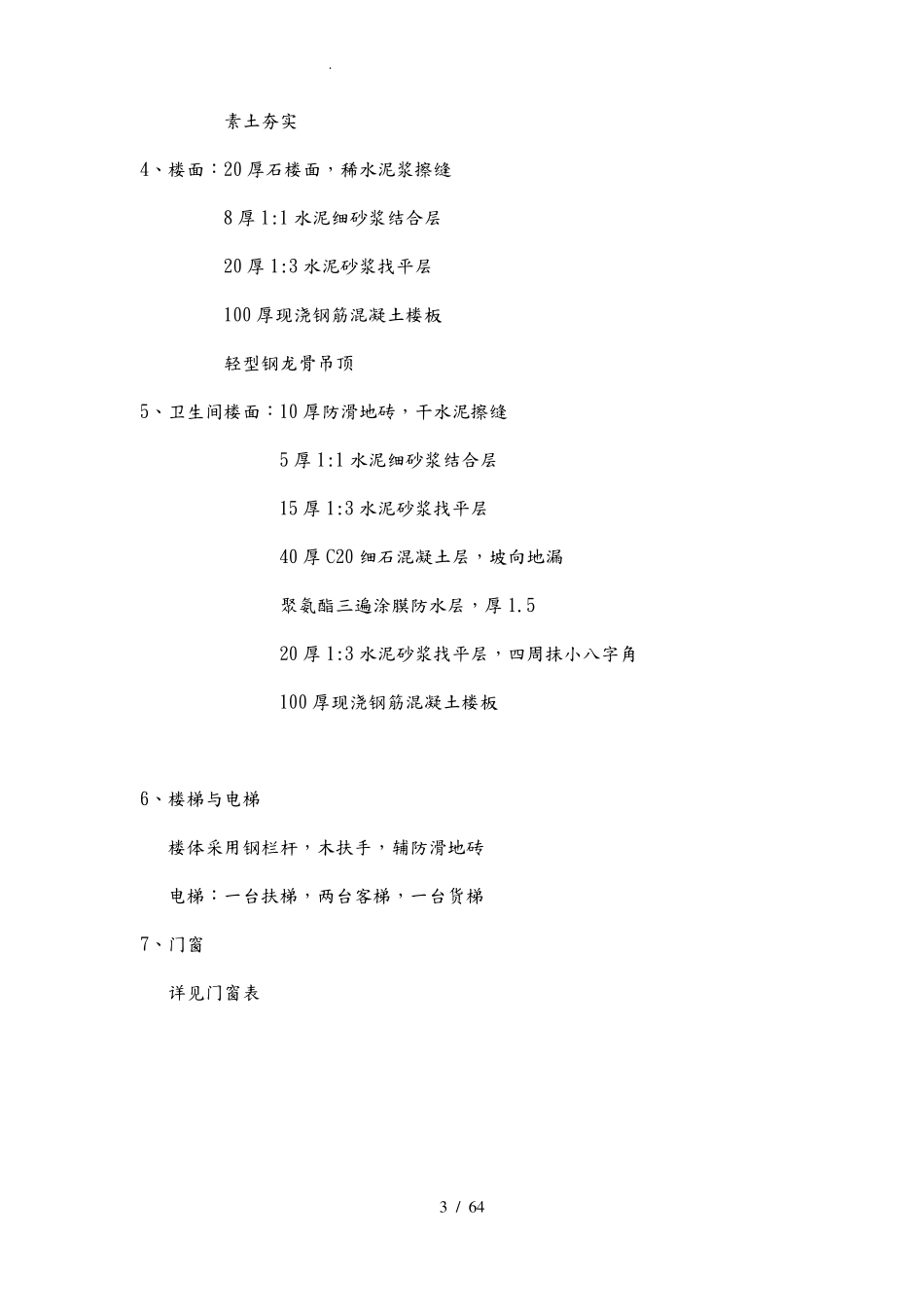

.设计任务书一、工程概况1、工程设计：综合百货商场大楼2、建设地点：省市吴江某地3、建筑层数与各层高度：该工程一期工程为一幢综合百货商场大楼，地上五层，建筑高度23.70m，首层层高4.8m，二、三、四、五层高4.5m，室外高差0.5m；二期工程为库房（约3040平方米）、单身宿舍、职工食堂等辅助用房（约4000平方米）。4、设计标高：室地坪±0.000m5、结构形式：钢筋混凝土框架结构6、抗震设防要求：抗震设防烈度为6度，设计地震分组为第一组，设计基本地震加速度值为0.05g，建筑场地类别为Ⅱ类。7、耐火等级：二级8、建筑结构安全等级：二级1/64.二、构造做法1、墙体：填充墙采用240砖墙2、屋面：30厚卵石保护层45厚挤塑聚苯板保温层5厚沥青卷材防水层20厚1:3水泥砂浆找平层1:6水泥焦渣找3%坡，最薄处30厚100厚现浇钢筋混凝土楼板轻型钢龙骨吊顶3、地面：20厚石铺面灌稀水泥浆擦缝撒素水泥面（洒适量清水）30厚1:4干硬性水泥砂浆结合层刷素水泥浆一道60厚C10混凝土100厚碎石或或碎砖夯实2/64.素土夯实4、楼面：20厚石楼面，稀水泥浆擦缝8厚1:1水泥细砂浆结合层20厚1:3水泥砂浆找平层100厚现浇钢筋混凝土楼板轻型钢龙骨吊顶5、卫生间楼面：10厚防滑地砖，干水泥擦缝5厚1:1水泥细砂浆结合层15厚1:3水泥砂浆找平层40厚C20细石混凝土层，坡向地漏聚氨酯三遍涂膜防水层，厚1.520厚1:3水泥砂浆找平层，四周抹小八字角100厚现浇钢筋混凝土楼板6、楼梯与电梯楼体采用钢栏杆，木扶手，辅防滑地砖电梯：一台扶梯，两台客梯，一台货梯7、门窗详见门窗表3/64.三、平面布置4/64.根据使用功能，框架梁、柱布置均匀对称，满足房间使用要求。底层、标准层、顶层建筑平面图，立面图，剖面图见图纸。四、结构布置楼面和屋面均采用现浇钢筋混凝土结构，楼板厚度取100mm，主梁截面高度按跨度的1/14~1/8估算，次梁截面高度按跨度的1/12~1/18估算，主梁300mm×800mm，次梁250mm×500mm。因为该框架结构的抗震等级为四级，柱截面尺寸按Nun估算框架抗震fcAc等级为四级，故取0.9，N==1.2×1.25×12×（8.1/2）×（7.8/2）×5=1422KN，角柱Ac≥110454;边柱NqkAhn=1.1×1.25×12×8.1×（7.8/2）×5=2606KN，边柱Ac≥202500；中柱：NqkAhn=1.05×1.25×12×8.1×7.8×5=4975KN，中柱Ac≥386591。取柱截面700㎜×700㎜。混凝土强度采用C30（=14.3MPa,=1.43MPa）。基础采用柱下独立基础，基础埋深标高-2.10m。框架结构计算简图如下所示，2~5层柱高取层高4.5m，底层标高从基础顶面取至一层板底，取5.6m。5/64.框架结构计算简图五、标准层井式楼盖计算1，楼面做法：20厚石楼面，水泥砂浆擦缝；8厚1：1水泥细砂浆结合层；20厚1：3水泥砂浆找平层；现浇钢筋混凝土楼面；轻型钢龙骨吊顶。2，材料：混凝土强度等级C30,板受力钢筋采用HRB400。3，楼盖结构平面布置/<2，按双向板设计；按跨厚比条件，板厚h≥3900/40=97.5mm，双向板的厚度不宜小于80mm，取板厚100mm。主梁：300×800，次梁：250×500；二层双向板根据结构平面布置尺寸和边界支撑条件共分为四类，即A,B,C,D，按弹性理论设计。4，荷载计算20厚石楼面0.02×28=0.561:3水泥砂浆找平层0.02×20=0.4100厚钢筋混凝土板0.10×25=2.58厚1：1水泥细砂浆结合层0.008×20=0.16轻型钢龙骨吊顶0.17板的永久荷载标准值3.79板的可变荷载标准值3.50永久荷载设计值：g=3.79×1.2=4.55可变荷载设计值：q=3.50×1.4=4.906/64.即：g+q=4.55+4.90=9.45g+q/2=4.55+4.9/2=7q/2=4.9/2=2.455，力计算（1）计算跨度，为轴线间的距离（2）弯矩计算跨中最大正弯矩发生在活荷载为“棋盘式布置”时，即跨中弯矩为支座固支时g+q/2作用下的跨中弯矩与当支座铰支时±q/2作用下跨中弯矩两者之和。支座最大负弯矩可近似按活荷载满布求得，即为支座固支时g+q作用下的支座弯矩。在上述各种情况中周边梁对板的作用视为铰支座。计算弯矩时考虑泊松比影响，在计算中近似取0.2。A区格板：=3.9/4.05=0.96，周边固支时，查《建筑结构静力计算手册》得，方向的跨中弯矩系数分别为0.0194，0.0173，支座弯矩系数分别为-0.0543，-0.0525；周边简支时，查得，方向跨中弯矩系数分别为0.0402...
