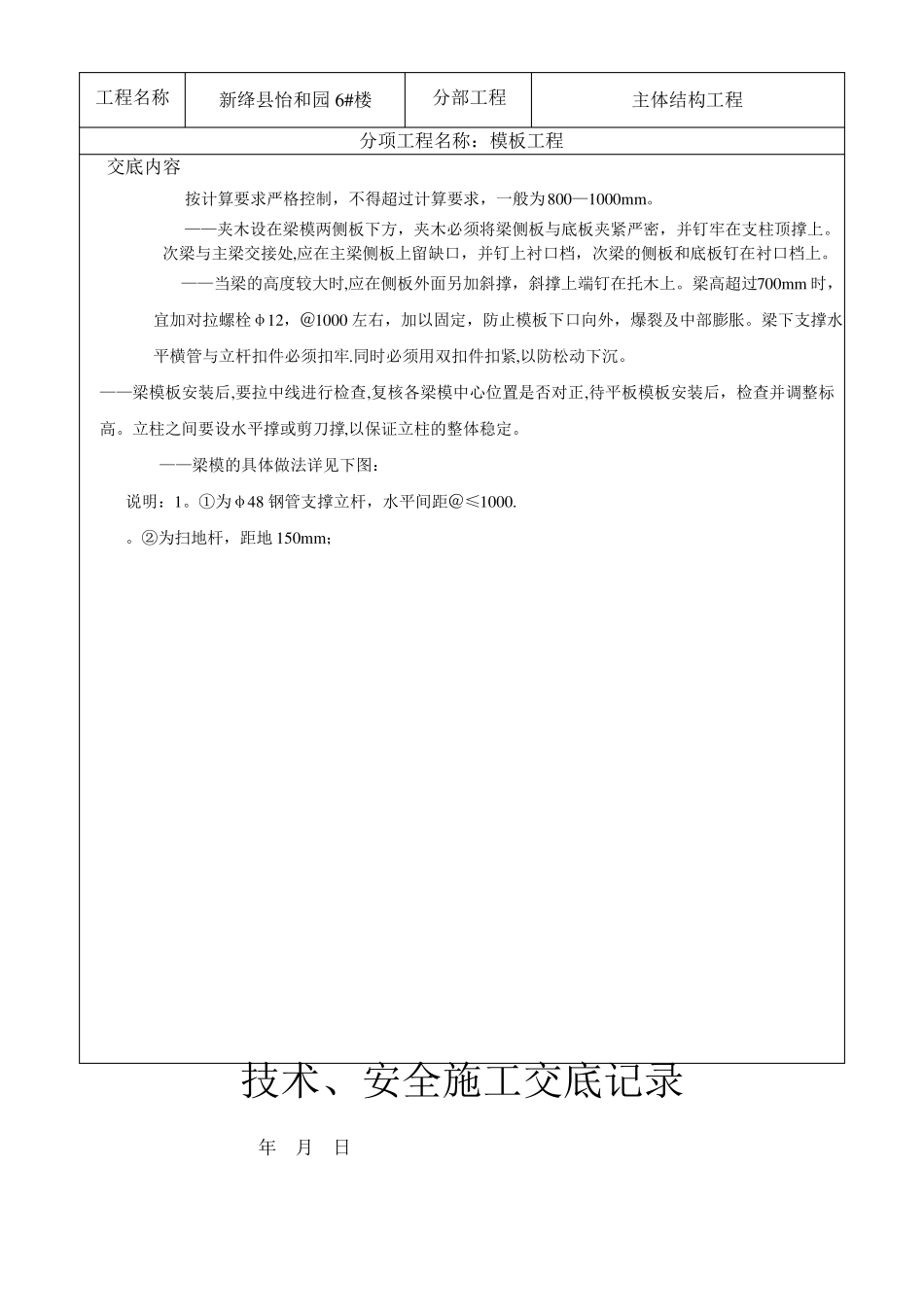

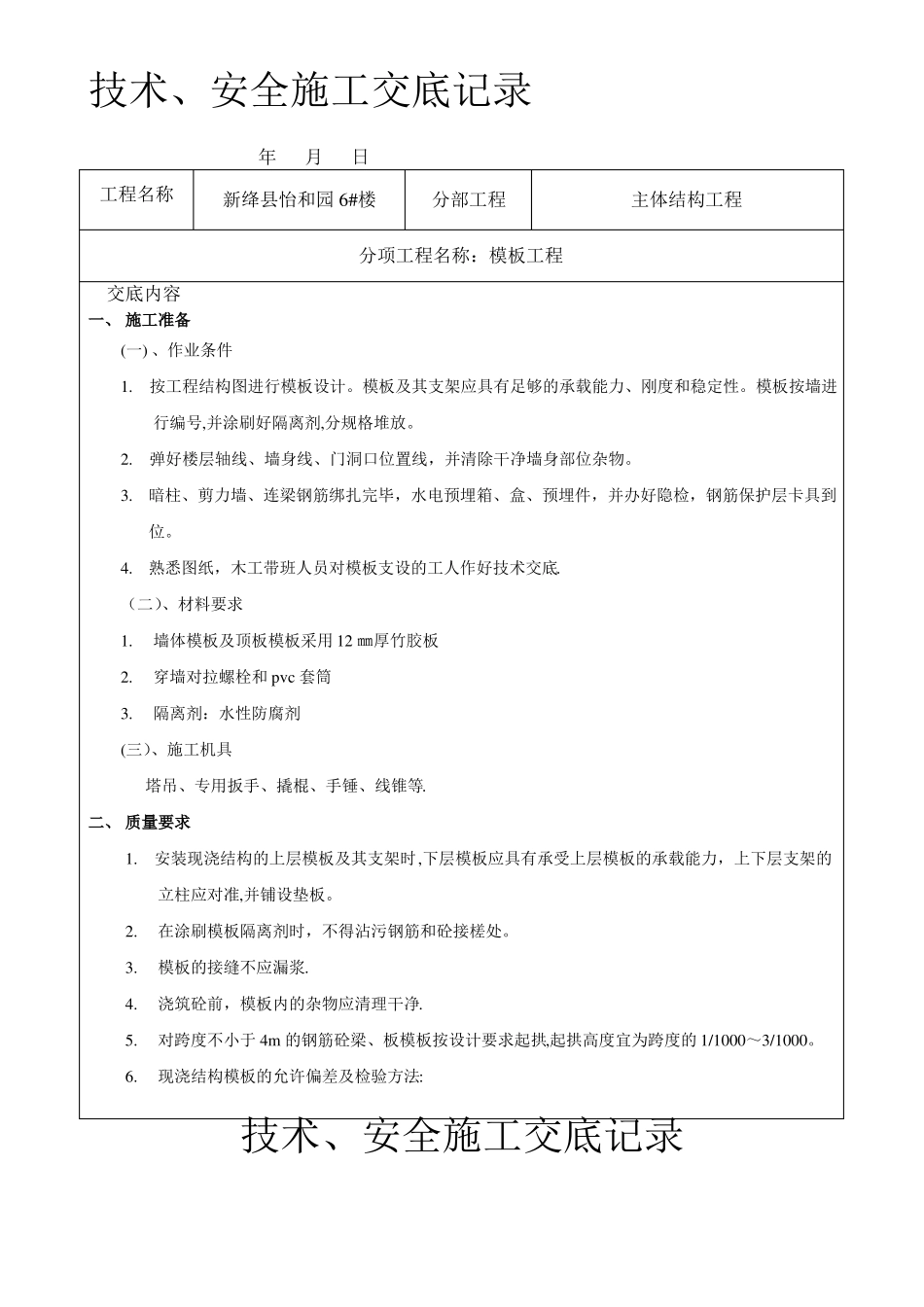

技术、安全施工交底记录年月日工程名称新绛县怡和园6#楼分部工程主体结构工程分项工程名称：模板工程交底内容一、施工准备(一)、作业条件1.按工程结构图进行模板设计。模板及其支架应具有足够的承载能力、刚度和稳定性。模板按墙进行编号,并涂刷好隔离剂,分规格堆放。2.弹好楼层轴线、墙身线、门洞口位置线，并清除干净墙身部位杂物。3.暗柱、剪力墙、连梁钢筋绑扎完毕，水电预埋箱、盒、预埋件，并办好隐检，钢筋保护层卡具到位。4.熟悉图纸，木工带班人员对模板支设的工人作好技术交底.（二）、材料要求1.墙体模板及顶板模板采用12㎜厚竹胶板2.穿墙对拉螺栓和pvc套筒3.隔离剂：水性防腐剂(三）、施工机具塔吊、专用扳手、撬棍、手锤、线锥等.二、质量要求1.安装现浇结构的上层模板及其支架时,下层模板应具有承受上层模板的承载能力，上下层支架的立柱应对准,并铺设垫板。2.在涂刷模板隔离剂时，不得沾污钢筋和砼接槎处。3.模板的接缝不应漏浆.4.浇筑砼前，模板内的杂物应清理干净.5.对跨度不小于4m的钢筋砼梁、板模板按设计要求起拱,起拱高度宜为跨度的1/1000～3/1000。6.现浇结构模板的允许偏差及检验方法:技术、安全施工交底记录年月日工程名称新绛县怡和园6#楼分部工程主体结构工程分项工程名称：模板工程交底内容项目轴线位置底模上表面标高基础截面内部尺寸柱、墙、梁不大于5m层高垂直度大于5m相邻两板表面高低差表面平整度三、操作工艺（一）剪力墙模板剪力墙模板采用竹胶合模板竖向木方间距必须不大于200mm，木方尺寸50×100mm，为使接触面积增大，可将木方长方向与模板面接触.1-—下部的固定，宜在浇筑楼面砼时予插φ25钢筋在剪力墙两侧，作为水平支撑的固定加固点或预○插Φ16钢筋吊环（@300)，内穿Φ48钢管作水平斜撑、水平撑）固定点固。错误!——水平固定钢管间距不大于500mm，并用对拉螺栓(φ14＠500）扇形卡将其对拉,以夹紧墙板模板。3——1.5米以下水平撑斜撑间距不大于1000mm，扣件必须扣紧，扣件刚度、强度一定要满足规○范要求，以防扣件损坏产生涨模现象.(二）梁模板—-梁模安装顺序：复核轴线、梁底标高位置→支梁底模（按规范规定起拱）→绑扎钢筋→支梁侧模→复核梁模尺寸及位置→与相邻梁板连接固定。梁模板起—-拱按图纸要求或规范要求起拱，大于4米时起拱1—3‰。梁支撑支柱间距必须825经纬仪或吊线、钢尺检查钢尺检查2m靠尺和塞尺检查+4，-56钢尺检查经纬仪或吊线、钢尺检查允许偏差5±5±10检验方法钢尺检查水准仪或拉线、钢尺检查钢尺检查技术、安全施工交底记录年月日工程名称新绛县怡和园6#楼分部工程主体结构工程分项工程名称：模板工程交底内容按计算要求严格控制，不得超过计算要求，一般为800—1000mm。——夹木设在梁模两侧板下方，夹木必须将梁侧板与底板夹紧严密，并钉牢在支柱顶撑上。次梁与主梁交接处,应在主梁侧板上留缺口，并钉上衬口档，次梁的侧板和底板钉在衬口档上。——当梁的高度较大时,应在侧板外面另加斜撑，斜撑上端钉在托木上。梁高超过700mm时，宜加对拉螺栓φ12，＠1000左右，加以固定，防止模板下口向外，爆裂及中部膨胀。梁下支撑水平横管与立杆扣件必须扣牢.同时必须用双扣件扣紧,以防松动下沉。——梁模板安装后,要拉中线进行检查,复核各梁模中心位置是否对正,待平板模板安装后，检查并调整标高。立柱之间要设水平撑或剪刀撑,以保证立柱的整体稳定。——梁模的具体做法详见下图：说明：1。①为φ48钢管支撑立杆，水平间距＠≤1000.。②为扫地杆，距地150mm；技术、安全施工交底记录年月日工程名称交底内容新绛县怡和园6＃楼分部工程主体结构工程分项工程名称：模板工程③为水平拉杆，上下水平距离≤1500；.④水平横管，间距≤1000，与立管之间扣件连接，下设一个水平扣件，以防下沉或松动。.⑤为斜撑钢管；。⑥为梁夹管；.每间每跨增加至少一道剪力撑。（三）顶板模板7.—-顶板模板采用12mm厚竹胶板,其板面光洁,硬度好，周转次数较高，混凝土成型质量好.8.——平板模板竹胶板下木方为50×100木方，间距不大于200mm。竖向立杆间距不大于1200mm。9.——平板模板安装时，先在次梁模板两侧板外侧弹水平线.10.-—水平线标高...
