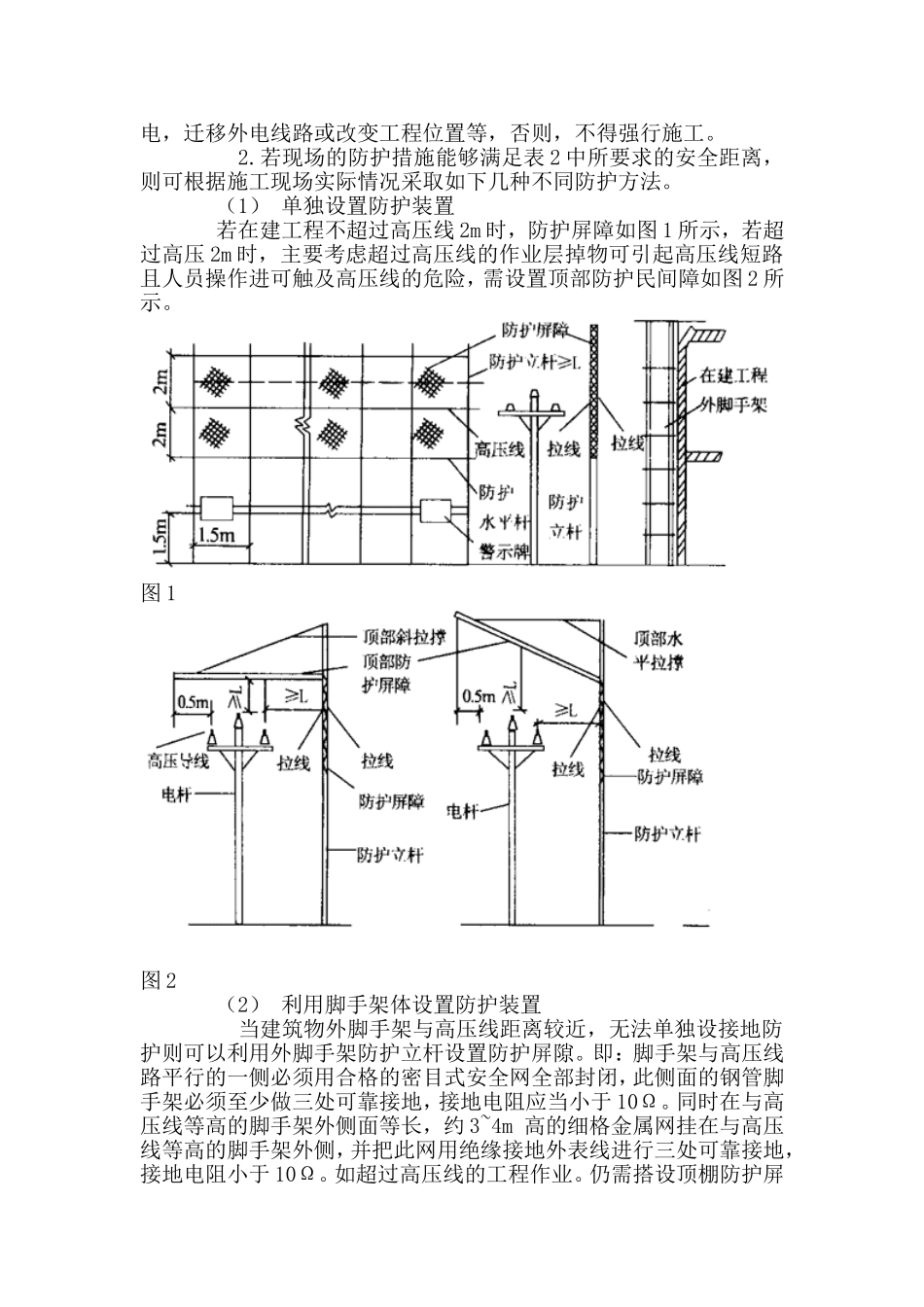

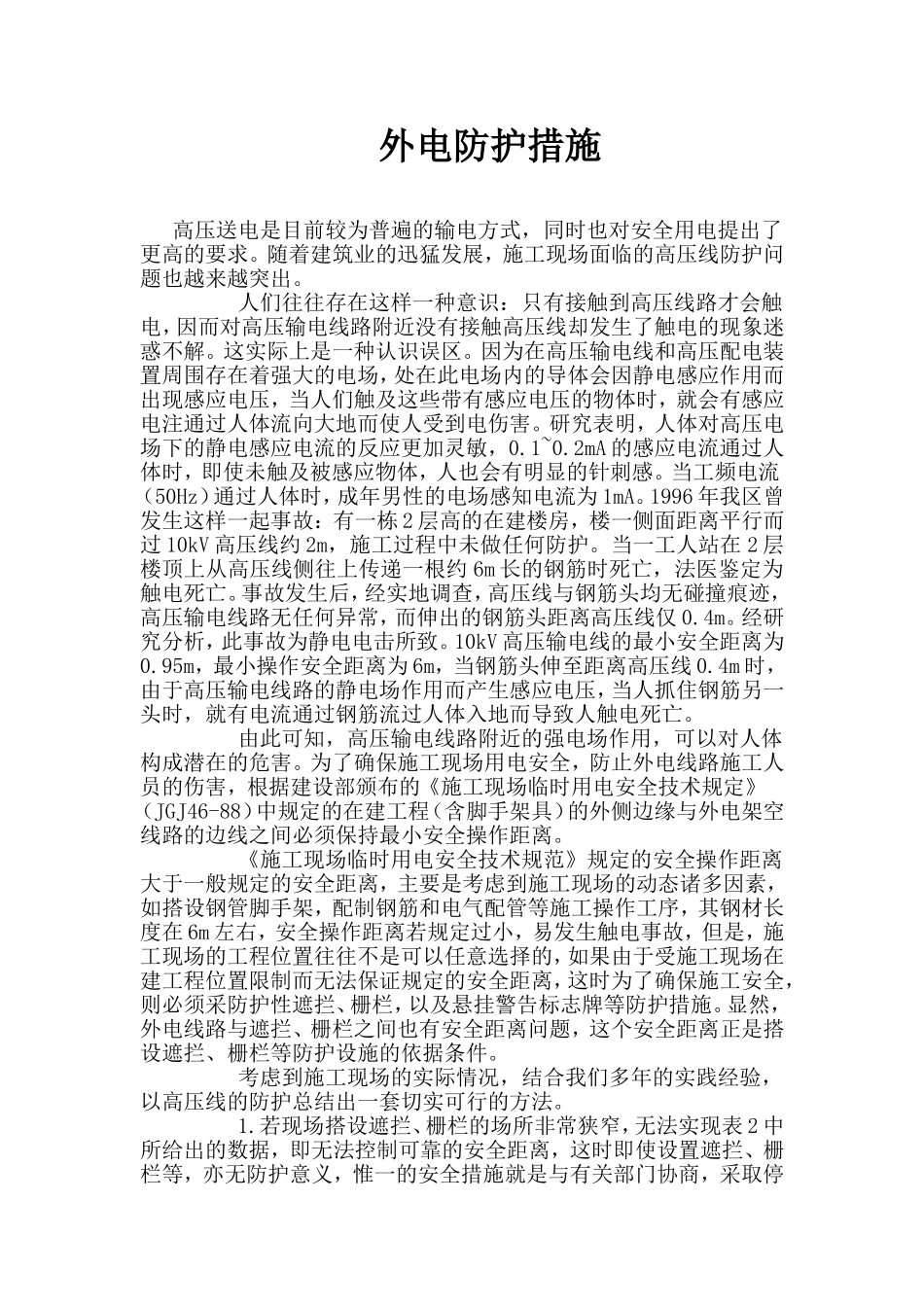

外电防护措施高压送电是目前较为普遍的输电方式，同时也对安全用电提出了更高的要求。随着建筑业的迅猛发展，施工现场面临的高压线防护问题也越来越突出。人们往往存在这样一种意识：只有接触到高压线路才会触电，因而对高压输电线路附近没有接触高压线却发生了触电的现象迷惑不解。这实际上是一种认识误区。因为在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电注通过人体流向大地而使人受到电伤害。研究表明，人体对高压电场下的静电感应电流的反应更加灵敏，0.1~0.2mA的感应电流通过人体时，即使未触及被感应物体，人也会有明显的针刺感。当工频电流（50Hz）通过人体时，成年男性的电场感知电流为1mA。1996年我区曾发生这样一起事故：有一栋2层高的在建楼房，楼一侧面距离平行而过10kV高压线约2m，施工过程中未做任何防护。当一工人站在2层楼顶上从高压线侧往上传递一根约6m长的钢筋时死亡，法医鉴定为触电死亡。事故发生后，经实地调查，高压线与钢筋头均无碰撞痕迹，高压输电线路无任何异常，而伸出的钢筋头距离高压线仅0.4m。经研究分析，此事故为静电电击所致。10kV高压输电线的最小安全距离为0.95m，最小操作安全距离为6m，当钢筋头伸至距离高压线0.4m时，由于高压输电线路的静电场作用而产生感应电压，当人抓住钢筋另一头时，就有电流通过钢筋流过人体入地而导致人触电死亡。由此可知，高压输电线路附近的强电场作用，可以对人体构成潜在的危害。为了确保施工现场用电安全，防止外电线路施工人员的伤害，根据建设部颁布的《施工现场临时用电安全技术规定》（JGJ46-88）中规定的在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持最小安全操作距离。《施工现场临时用电安全技术规范》规定的安全操作距离大于一般规定的安全距离，主要是考虑到施工现场的动态诸多因素，如搭设钢管脚手架，配制钢筋和电气配管等施工操作工序，其钢材长度在6m左右，安全操作距离若规定过小，易发生触电事故，但是，施工现场的工程位置往往不是可以任意选择的，如果由于受施工现场在建工程位置限制而无法保证规定的安全距离，这时为了确保施工安全，则必须采防护性遮拦、栅栏，以及悬挂警告标志牌等防护措施。显然，外电线路与遮拦、栅栏之间也有安全距离问题，这个安全距离正是搭设遮拦、栅栏等防护设施的依据条件。考虑到施工现场的实际情况，结合我们多年的实践经验，以高压线的防护总结出一套切实可行的方法。1.若现场搭设遮拦、栅栏的场所非常狭窄，无法实现表2中所给出的数据，即无法控制可靠的安全距离，这时即使设置遮拦、栅栏等，亦无防护意义，惟一的安全措施就是与有关部门协商，采取停电，迁移外电线路或改变工程位置等，否则，不得强行施工。2.若现场的防护措施能够满足表2中所要求的安全距离，则可根据施工现场实际情况采取如下几种不同防护方法。（1）单独设置防护装置若在建工程不超过高压线2m时，防护屏障如图1所示，若超过高压2m时，主要考虑超过高压线的作业层掉物可引起高压线短路且人员操作进可触及高压线的危险，需设置顶部防护民间障如图2所示。图1图2（2）利用脚手架体设置防护装置当建筑物外脚手架与高压线距离较近，无法单独设接地防护则可以利用外脚手架防护立杆设置防护屏隙。即：脚手架与高压线路平行的一侧必须用合格的密目式安全网全部封闭，此侧面的钢管脚手架必须至少做三处可靠接地，接地电阻应当小于10Ω。同时在与高压线等高的脚手架外侧面等长，约3~4m高的细格金属网挂在与高压线等高的脚手架外侧，并把此网用绝缘接地外表线进行三处可靠接地，接地电阻小于10Ω。如超过高压线的工程作业。仍需搭设顶棚防护屏障。如在搭设顶棚防护屏障有困难时，可在外架直接搭设防护屏障到外架顶部，如图3所示。图3（3）跨越架防护装置起重吊装跨越高压线，或铺设电缆（线）跨越拦应有足够的则度和强度，以免发生遮拦断裂、歪斜及变形的影响。对于搭设的遮拦要有专人从事监护管理。如图4所示图4（4）露天变、配电装置的防护室外变压器防护要求：...
