电子元器件基础知识VIP免费

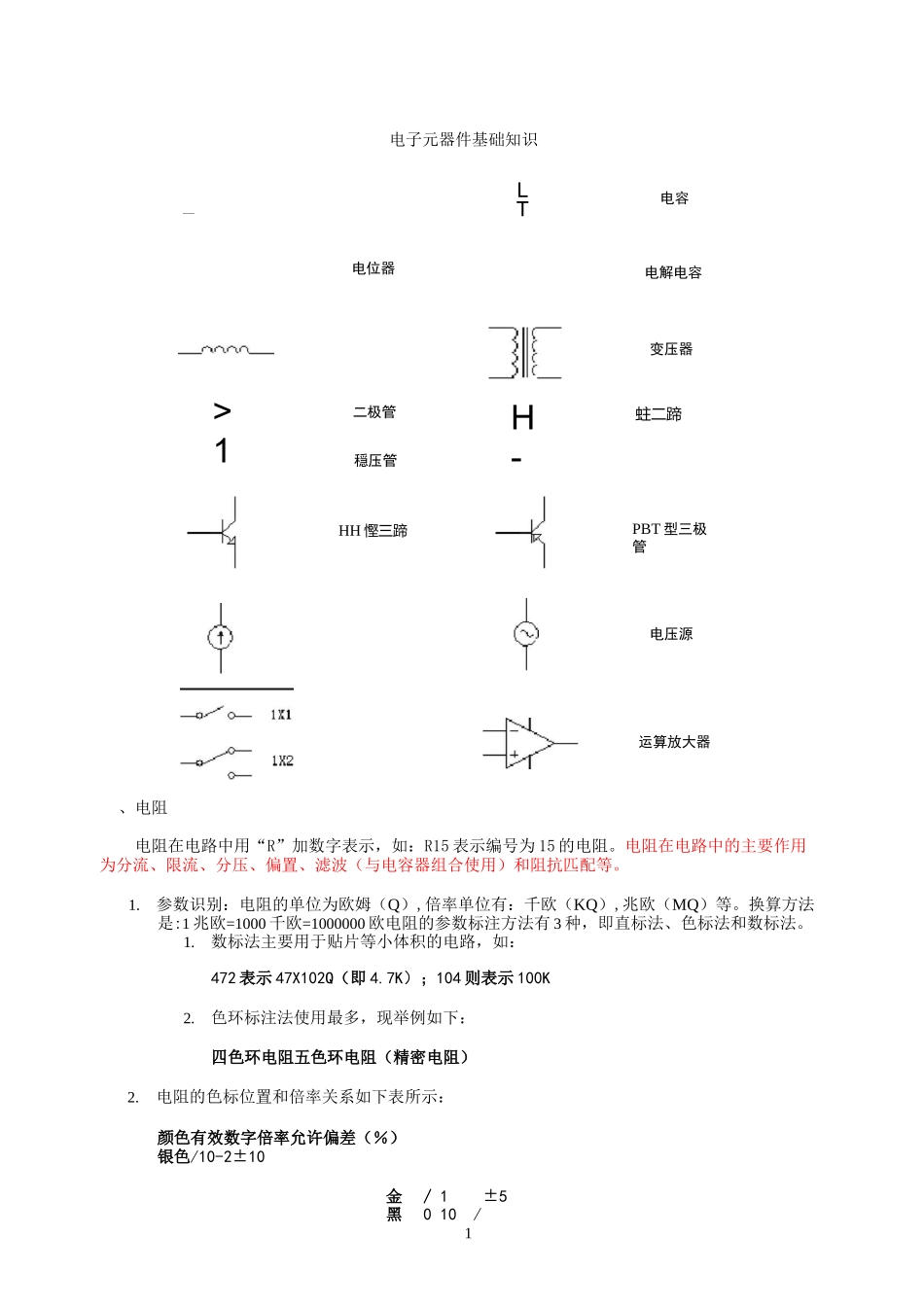

1、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。1.参数识别：电阻的单位为欧姆（Q）,倍率单位有：千欧（KQ）,兆欧（MQ）等。换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。1.数标法主要用于贴片等小体积的电路，如：472表示47X102Q（即4.7K）；104则表示100K2.色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2.电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（％）银色/10-2±10金/1±5黑010/——>1电子元器件基础知识电位器二极管穏压管HH慳三蹄LTH-电容电解电容变压器蛀二蹄PBT型三极管电压源运算放大器2棕110±1红210±2橙色3103/黄410/绿510±0.5蓝610±0.2紫710±0.1灰色8108/白910+5至-20无//20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2nfc（f表示交流信号的频率，C表示电容容量）电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法。容量大的电容其容量值在电容上直接标明，如10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000uF1P2=1.2PF1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10X102PF=1000PF224表示22X104PF=0.22uF3、电容容量误差表符号|FGJKLM允许误差|±1%±2%|±5%±10%±15%±20%如：一瓷片电容为104J表示容量为0.1uF、误差为±5%。4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。（2）脱焊和虚焊的开路故障。（3）漏液后造成容量小或开路故障。（4）漏电、严重漏电和击穿故障。三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、3隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。4、常用的1N4000系列二极管耐压比较如下：型号1N40011N40021N40031N40041N40051N40061N4007耐压（V）501002004006008001000电流（A）均为1四、稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零...
