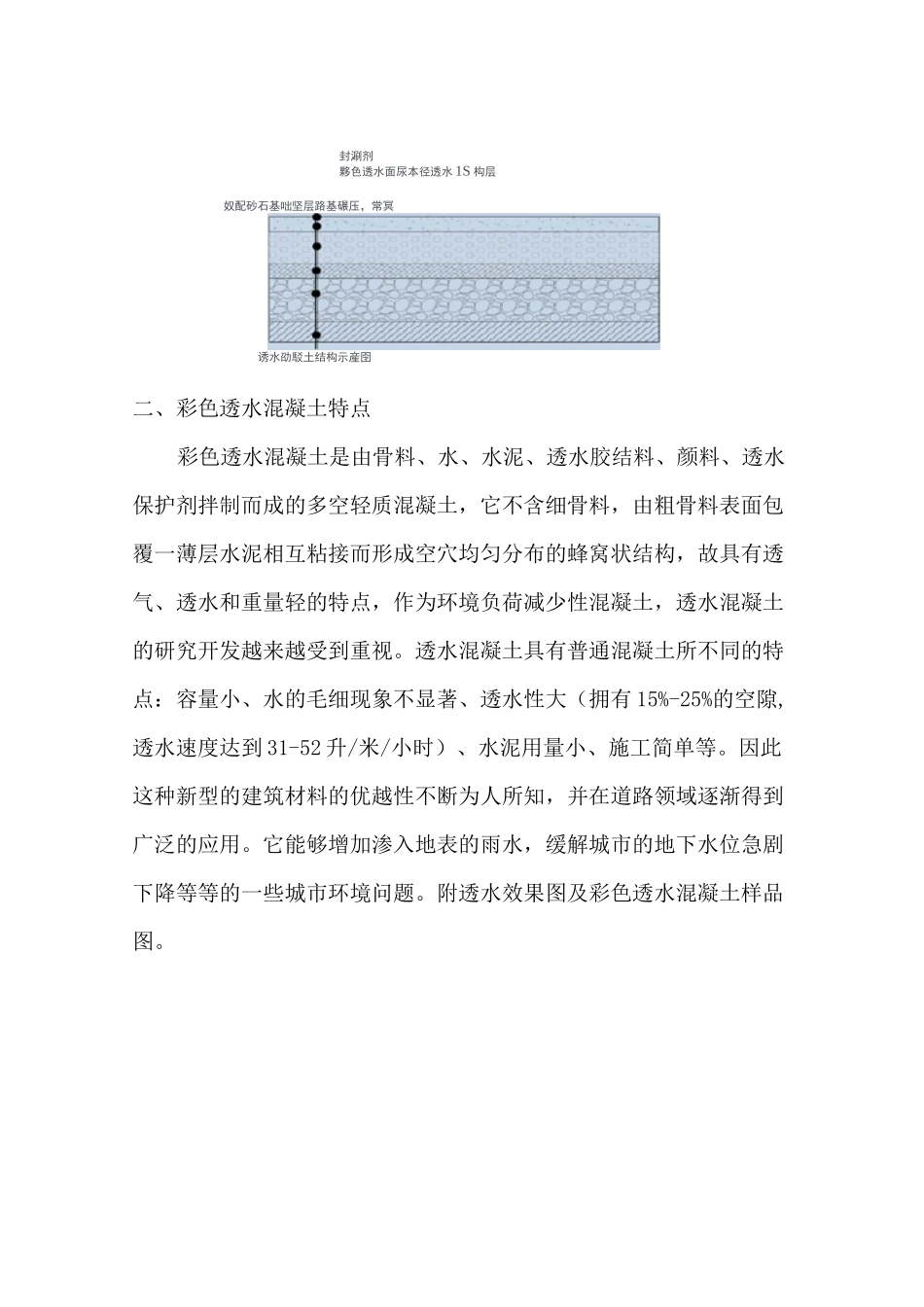

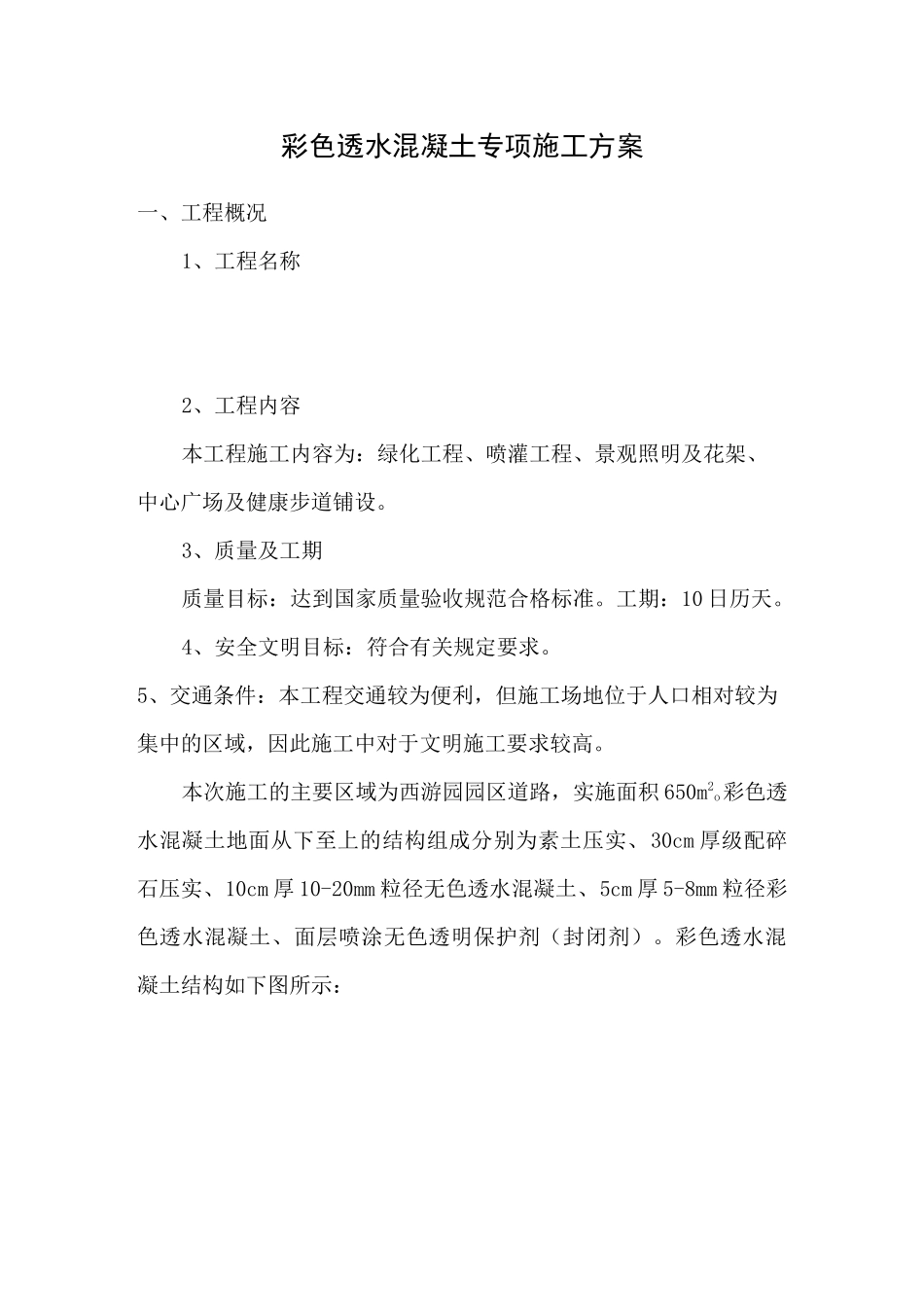

彩色透水混凝土专项施工方案一、工程概况1、工程名称2、工程内容本工程施工内容为：绿化工程、喷灌工程、景观照明及花架、中心广场及健康步道铺设。3、质量及工期质量目标：达到国家质量验收规范合格标准。工期：10日历天。4、安全文明目标：符合有关规定要求。5、交通条件：本工程交通较为便利，但施工场地位于人口相对较为集中的区域，因此施工中对于文明施工要求较高。本次施工的主要区域为西游园园区道路，实施面积650m2o彩色透水混凝土地面从下至上的结构组成分别为素土压实、30cm厚级配碎石压实、10cm厚10-20mm粒径无色透水混凝土、5cm厚5-8mm粒径彩色透水混凝土、面层喷涂无色透明保护剂（封闭剂）。彩色透水混凝土结构如下图所示：封涮剂夥色透水面尿本径透水1S构层奴配砂石基咄坚层路基碾压，常冥诱水劭駁土结构示産囹二、彩色透水混凝土特点彩色透水混凝土是由骨料、水、水泥、透水胶结料、颜料、透水保护剂拌制而成的多空轻质混凝土，它不含细骨料，由粗骨料表面包覆一薄层水泥相互粘接而形成空穴均匀分布的蜂窝状结构，故具有透气、透水和重量轻的特点，作为环境负荷减少性混凝土，透水混凝土的研究开发越来越受到重视。透水混凝土具有普通混凝土所不同的特点：容量小、水的毛细现象不显著、透水性大（拥有15%-25%的空隙,透水速度达到31-52升/米/小时）、水泥用量小、施工简单等。因此这种新型的建筑材料的优越性不断为人所知，并在道路领域逐渐得到广泛的应用。它能够增加渗入地表的雨水，缓解城市的地下水位急剧下降等等的一些城市环境问题。附透水效果图及彩色透水混凝土样品图。三、施工准备3.1、材料①水泥：水泥用普硅酸盐，强度等级应满足P.042.5，严禁不同等级，不同品种水泥混用，水泥进场应有产品合格证和出厂检验报告，质量必须符合国家现行标准。②碎石：基层宜用粒径10-25MM，面料宜选用粒径3-6mm或5-10mm，石子含粉量不得大于2%，质量应符合《透水水泥混凝土路面技术规程》（CJJ/T135-2009）。压碎指标（％）<15针片状含量（％）<15含泥量（％）<1表观密度（Kg/m3）>2500紧密堆积密度（Kg/m3）>1350堆积孔隙率（％）<47石粉含量（％）<2%③水：水质应符合国家现行标准。④透水混凝土增强剂应符合相关要求，并应有合格证和出厂检验报告，质量应符合企业要求。⑤面层保护剂应符合相关要求，并应有产品合格证和出厂检验报告，质量符合企业要求。3.2、作业条件①透水砼下面的结构层或基础已施工完并经验收合格。②水平标高线已没完并经预检合格。③井座已完工并经验收合格。3.3、技术准备①透水砼配合化已试配确定。②大面积施工时，跟设计、监理、建设单位确认彩色混凝土颜色。③注意天气变化，避免雨天施工。④对操作，施工人员进行安全技术交底。3.4、施工机械设备及工具搅拌机、混凝土滚平机、两轮手推车、道路吹灰机、高压冲洗机、压路机、铲车、手推车、抹光机、路面切割机、平铁锨、耙子、墩锤、手锤、铝合金杠尺、3m直尺、水准仪、经纬仪、钢尺、橡皮锤、小线等。四、质量标准4.1．透水混凝土路面面层应板面平整，边角应整齐、无裂缝，不应有石子脱落现象。4.2．路面伸缩缝应垂直、顺直，缝内不应有杂物。伸缩缝在规定的深度各宽度范围应全部贯通。4.3.彩色透水混凝土路面颜色必须均匀一致。4.4.露骨料透水混凝土路面面层石子分布应均匀一致，不得有松动现象。4.5.允许偏差透水混凝土路面面层允许偏差项目允许偏差（mm）检验范围检验检验方法道路广场道路广场点数高程（mm）土1520m1用水准仪测量中线偏位（mm）<20100m1用经纬仪测量平整度最大间隙（mm）W5200m1用3m直尺和塞尺连续量两尺，取较大值宽度（mm）0-2040m1用钢尺量横坡（％）±0.30%且不反坡度20m1用水准仪测量井框与路面咼差（mm）<3每年1十字法，用直尺和塞尺量，取最大值相邻板咼差（mm）<520m1用钢板尺和塞尺量纵缝直顺度（mm）<10100m1用20m线和钢尺量横缝直顺度（mm）<1040m1五、施工工艺流程操作方法5.1、施工流程图平整场地一铺填级配碎石一道牙安装一摊铺透混底层一找平及振捣一摊铺彩色面层f平板振动器振平一边角修整f抹光机抹光一铺盖塑料薄膜、养护f切割伸缩缝f表面冲洗吹灰f...
