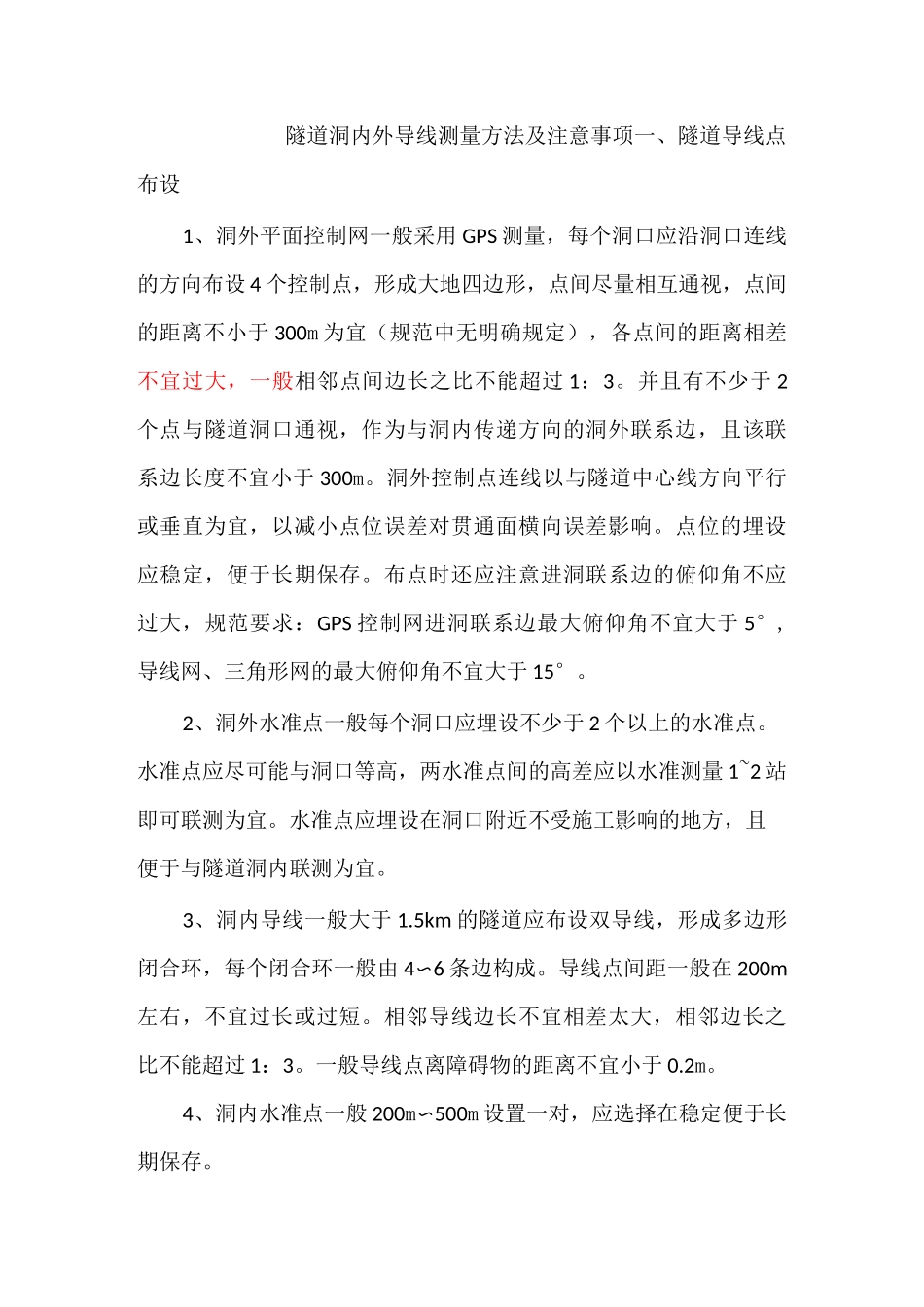

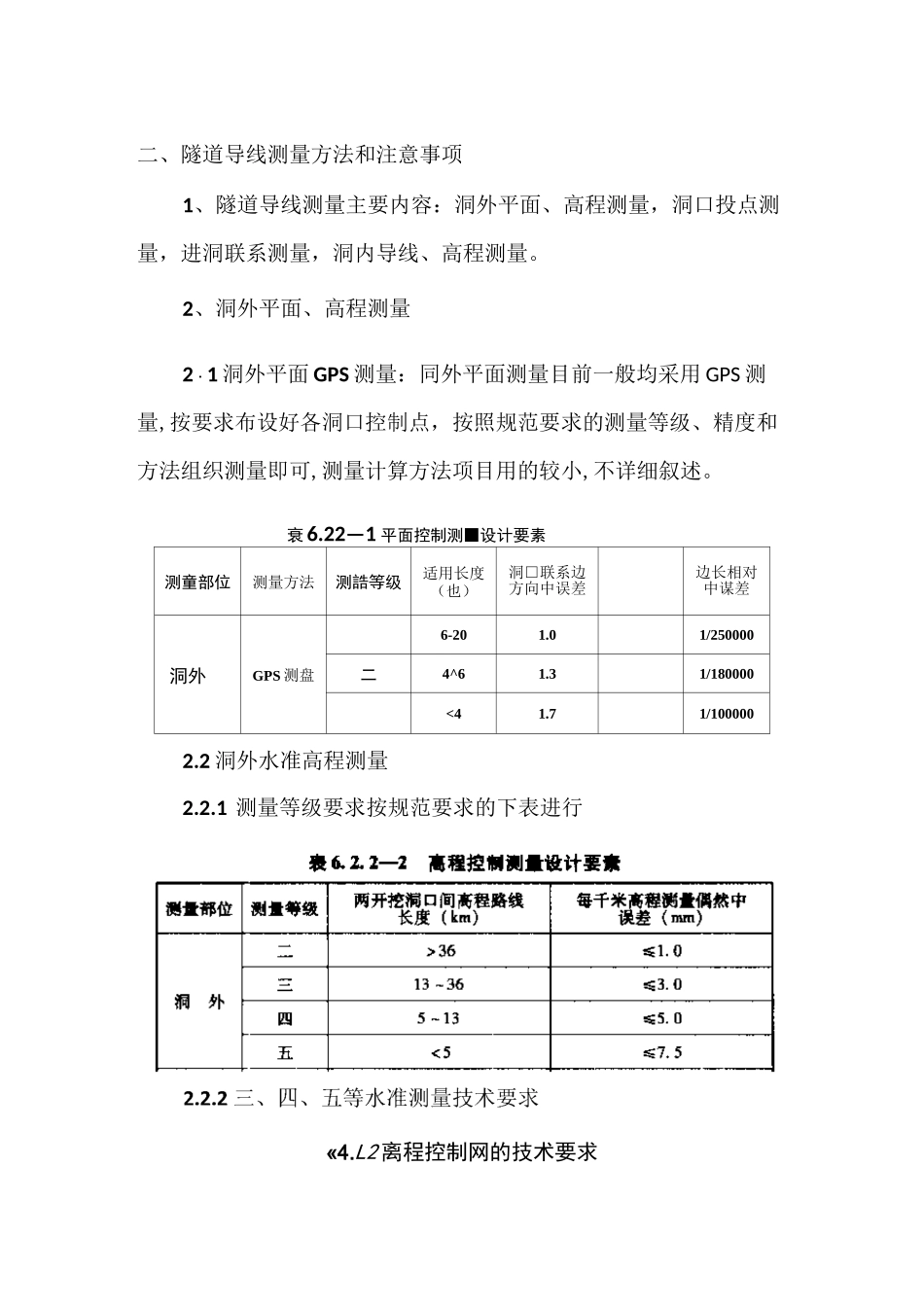

隧道洞内外导线测量方法及注意事项一、隧道导线点布设1、洞外平面控制网一般采用GPS测量,每个洞口应沿洞口连线的方向布设4个控制点,形成大地四边形,点间尽量相互通视,点间的距离不小于300m为宜(规范中无明确规定),各点间的距离相差不宜过大,一般相邻点间边长之比不能超过1:3。并且有不少于2个点与隧道洞口通视,作为与洞内传递方向的洞外联系边,且该联系边长度不宜小于300m。洞外控制点连线以与隧道中心线方向平行或垂直为宜,以减小点位误差对贯通面横向误差影响。点位的埋设应稳定,便于长期保存。布点时还应注意进洞联系边的俯仰角不应过大,规范要求:GPS控制网进洞联系边最大俯仰角不宜大于5°,导线网、三角形网的最大俯仰角不宜大于15°。2、洞外水准点一般每个洞口应埋设不少于2个以上的水准点。水准点应尽可能与洞口等高,两水准点间的高差应以水准测量1~2站即可联测为宜。水准点应埋设在洞口附近不受施工影响的地方,且便于与隧道洞内联测为宜。3、洞内导线一般大于1.5km的隧道应布设双导线,形成多边形闭合环,每个闭合环一般由4〜6条边构成。导线点间距一般在200m左右,不宜过长或过短。相邻导线边长不宜相差太大,相邻边长之比不能超过1:3。一般导线点离障碍物的距离不宜小于0.2m。4、洞内水准点一般200m〜500m设置一对,应选择在稳定便于长期保存。00m△0m进洞4距离不小进洞方向线洞外控制洞外洞外控制洞外控制洞内导线,间距控制在200m左右洞口投隧道洞内、外导线布设示意图二、隧道导线测量方法和注意事项1、隧道导线测量主要内容:洞外平面、高程测量,洞口投点测量,进洞联系测量,洞内导线、高程测量。2、洞外平面、高程测量2・1洞外平面GPS测量:同外平面测量目前一般均采用GPS测量,按要求布设好各洞口控制点,按照规范要求的测量等级、精度和方法组织测量即可,测量计算方法项目用的较小,不详细叙述。衰6.22—1平面控制测■设计要素测童部位测量方法测誥等级适用长度(也)洞□联系边方向中误差边长相对中谋差洞外GPS测盘6-201.01/250000二4^61.31/180000<41.71/1000002.2洞外水准高程测量2.2.1测量等级要求按规范要求的下表进行«4.L2离程控制网的技术要求水准测域每千米高差偶然中谋差叫(mm)每千米高差附合路线或环线周长的长度(km)全中误差———-p-—氐(mm)附合賂线畏"环线周长表中,叽和旳叩应按(4.1.2—1)、(4.L2—2)式计算:心昌[¥]S1.2—2)式中△——测段往返高差不符值(mm);L——测段长或环线长(km);宛—测段数;W附合或环线闭合差(mm);N——水准路线环数。2.2.3三、四、五等水准测量限差要求水准測量限差要求(cmn水准测量等级测段、路线往返测高差不符值测段、路线的左右路线高差不符值附合路线或环线闭合苯检测已测测段高差之差平原山区平原山区二等±127^±2.4血±12#±isyr±2。阿四等±20^K土斗府±I4/K±20血土25yr±30声五等±20^±20用±30//±40注:①K为测段水准路线长度,单位为km;[为水准路线艮度,单位R,为检测测段长度,以千氷ih邛为测段水准测量姑数。②当山区水准测量每公里测站数>>25站以上时,采用测站数计算高差测團限差:,基、辅分划[黑红面]所检测间歇点高差之差上下丝读数平均值与中丝渎数之差2.2.4三、四、五等水准测量观测技术要求水准观測的主要技术要求等级水准仪类别水?S尺类型观距(m)前后视距差(m)测段的前后观距累积差(m)视线高度(m)sf光学数字光学数字光学数字光学(下丝读数)数字三尊DS1因瓦W100茎100^5.0^6.0三丝能丸355=1次DS3双面木尺单面条码^755读数四等DS1双面木尺单面条码=£150勿00茎3.0^5.0^10.0电血0三丝能35R次DS3双面木尺单面条码疼100W100读数五等DS3单面木尺单面条码W100疼100天致相等中丝能读数^0.35>1次2.2.5三、四、五等水准测量观测方法水准测■的观测方法等级观测方式观测顺序与已知点联测附合或环线三等往返/左右路线往返/左右路线后一前一前一后四等往返/左右踣线往返/左右路线后一后一前一前或,后一前一前一后五等单程单程后一前2.2.5三、四、五等水准测量测站限差要求水准观测的测站PR差(nm)基、辅分划[黑红面]光学测微法11L53中竝读数法23四等355五等...
