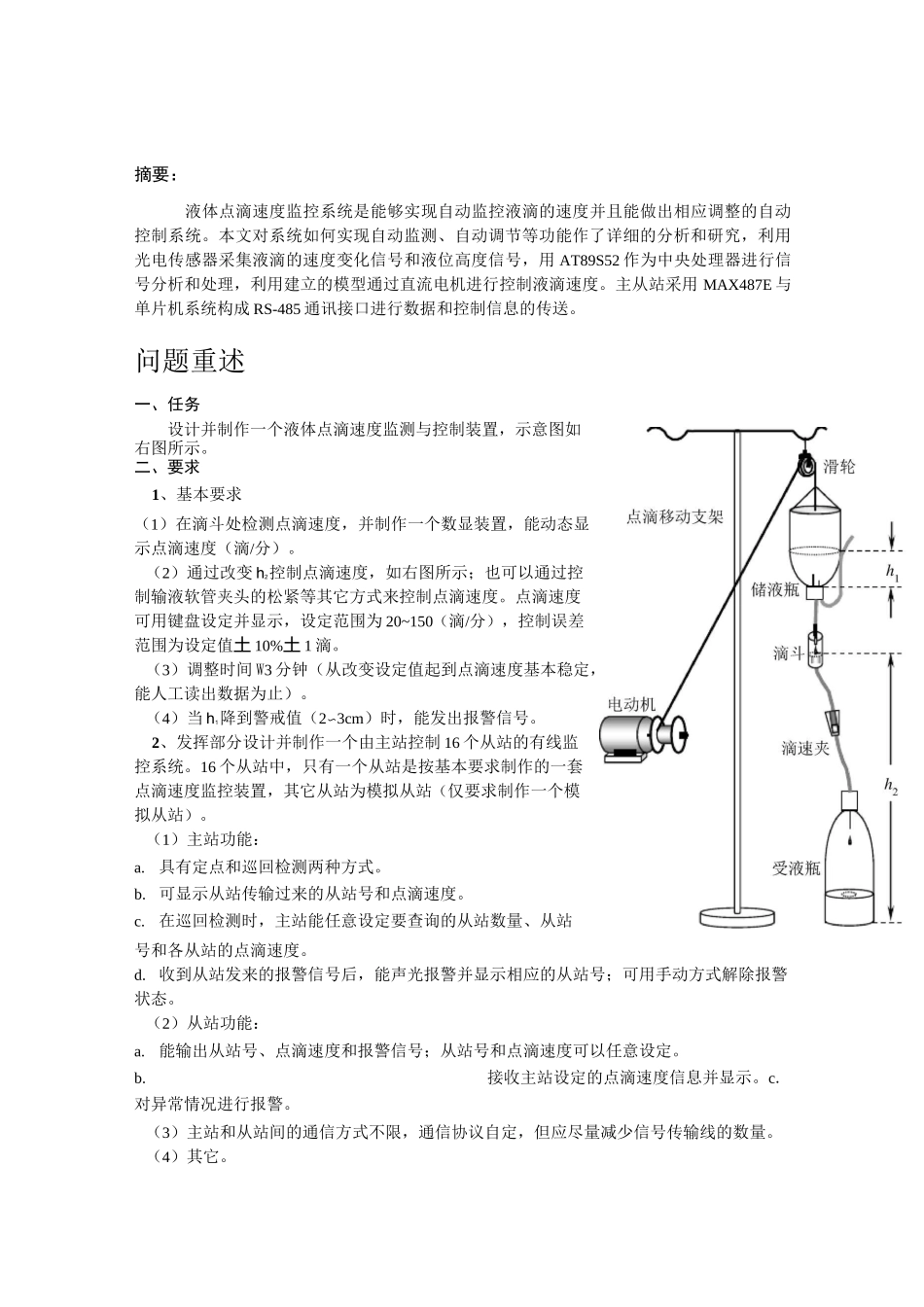

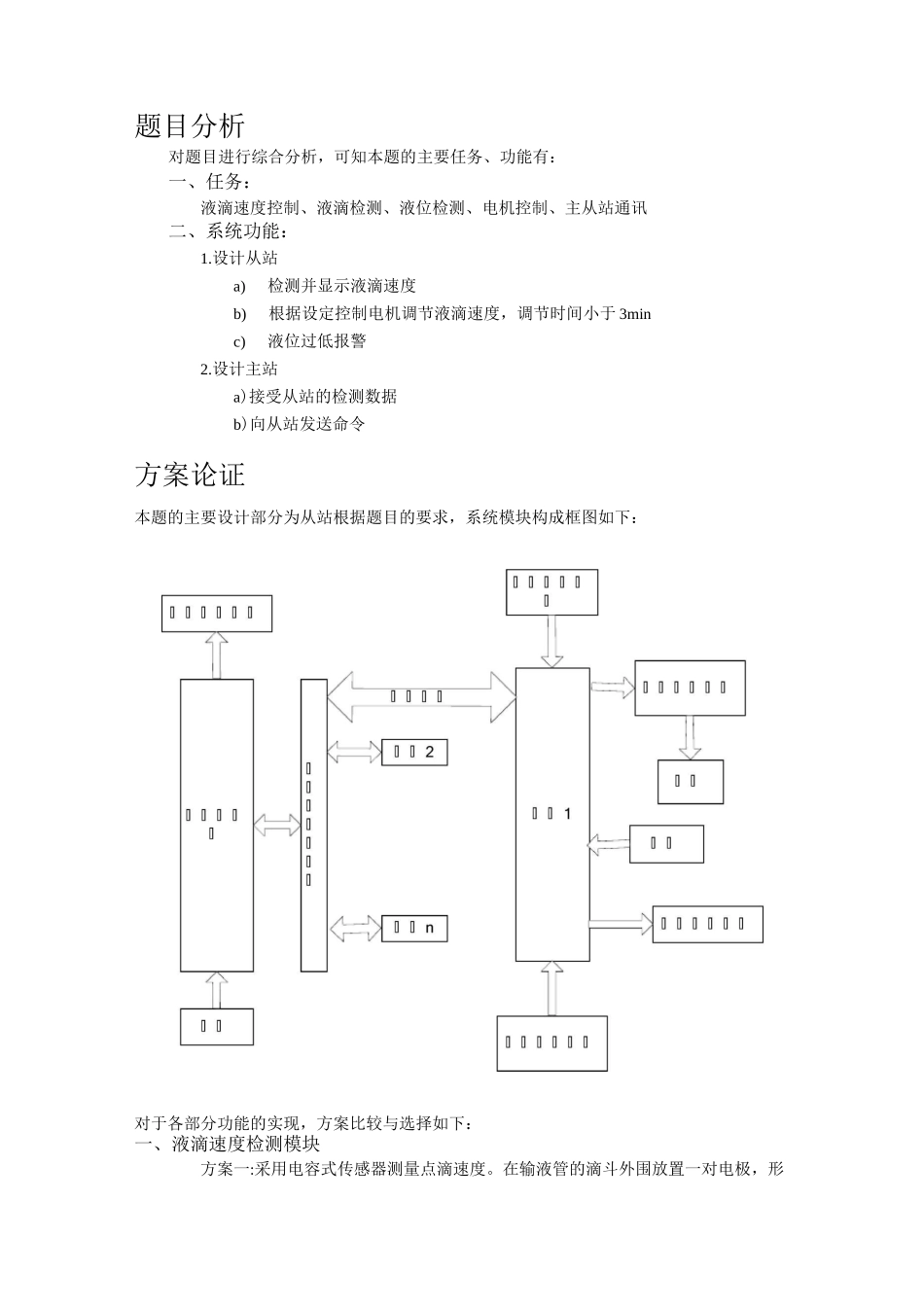

液体点滴速度监控装置2007年6月9日摘要：液体点滴速度监控系统是能够实现自动监控液滴的速度并且能做出相应调整的自动控制系统。本文对系统如何实现自动监测、自动调节等功能作了详细的分析和研究，利用光电传感器采集液滴的速度变化信号和液位高度信号，用AT89S52作为中央处理器进行信号分析和处理，利用建立的模型通过直流电机进行控制液滴速度。主从站采用MAX487E与单片机系统构成RS-485通讯接口进行数据和控制信息的传送。问题重述一、任务设计并制作一个液体点滴速度监测与控制装置，示意图如右图所示。二、要求1、基本要求（1）在滴斗处检测点滴速度，并制作一个数显装置，能动态显示点滴速度（滴/分）。（2）通过改变h2控制点滴速度，如右图所示；也可以通过控制输液软管夹头的松紧等其它方式来控制点滴速度。点滴速度可用键盘设定并显示，设定范围为20~150（滴/分），控制误差范围为设定值土10%土1滴。（3）调整时间W3分钟（从改变设定值起到点滴速度基本稳定，能人工读出数据为止）。（4）当h1降到警戒值（2〜3cm）时，能发出报警信号。2、发挥部分设计并制作一个由主站控制16个从站的有线监控系统。16个从站中，只有一个从站是按基本要求制作的一套点滴速度监控装置，其它从站为模拟从站（仅要求制作一个模拟从站）。（1）主站功能：a.具有定点和巡回检测两种方式。b.可显示从站传输过来的从站号和点滴速度。c.在巡回检测时，主站能任意设定要查询的从站数量、从站号和各从站的点滴速度。d.收到从站发来的报警信号后，能声光报警并显示相应的从站号；可用手动方式解除报警状态。（2）从站功能：a.能输出从站号、点滴速度和报警信号；从站号和点滴速度可以任意设定。b.接收主站设定的点滴速度信息并显示。c.对异常情况进行报警。（3）主站和从站间的通信方式不限，通信协议自定，但应尽量减少信号传输线的数量。（4）其它。题目分析对题目进行综合分析，可知本题的主要任务、功能有：一、任务：液滴速度控制、液滴检测、液位检测、电机控制、主从站通讯二、系统功能：1.设计从站a)检测并显示液滴速度b)根据设定控制电机调节液滴速度，调节时间小于3minc)液位过低报警2.设计主站a)接受从站的检测数据b)向从站发送命令方案论证本题的主要设计部分为从站根据题目的要求，系统模块构成框图如下：对于各部分功能的实现，方案比较与选择如下：一、液滴速度检测模块方案一:采用电容式传感器测量点滴速度。在输液管的滴斗外围放置一对电极，形成一个电容。当液滴滴下时电容量发生变化，可通过LC振荡电路来测量这个电容的变化。当输出的频率值发生变化时，说明有液滴通过，可以达到检测点滴速度的目的。此方案对于单一药液测量精确度高，但对于不同的药液时，由于电解质不同，电容变化可能不同，而且外围电路也较为复杂。方案二：采用可见发光二极管与光敏二极管的传感电路。由于光敏二极管受外界光源影响较大，一旦外部光强改变较大时，就会改变对液滴的判断。如果采用超强两度发光管可以减少干扰，缺点是功耗较大。方案三：采用脉冲调制的红外传感器测量点滴速度。当液滴滴下时，红外发射管发射的光透过液滴后强度发生变化，接受管接受强度变化后的信号输出变化的电压信号。此信号经过放大整形后被转化为TTL电平信号送到单片机计数来测量点滴速度。该传感器具有体积小、灵敏度高、线形度好等特点，外围电路较为简单，性能稳定。经过综合比较，我们选择方案3。二、液滴速度控制模块对于滴速的控制有以下两种选择1.可通过控制滴速夹或者滴管的夹紧度的办法来控制滴速。这种办法控制比较灵敏，控制方便，体积小巧，性能较好。但前提是要有相应的灵敏可靠的高精度机械装置，在不便制作相应装置的条件下，不宜采用此方法，还有一个问题就是滴管的弹性形变不容易恢复容易导致问题。2.通过调节滴瓶高度的方法控制滴速。这种方法简便易行，控制可靠，是推荐的控制方式，当然也有缺点，就是不便于移动。综合考虑，我们选择方案二三、液位检测模块1.采用电容传感测液位。在储液瓶的瓶身正对贴两片金属薄片作为传感电容，储液液面下降，电容两极间的介电常数减小，电容值随之减小，经过C/V变...
