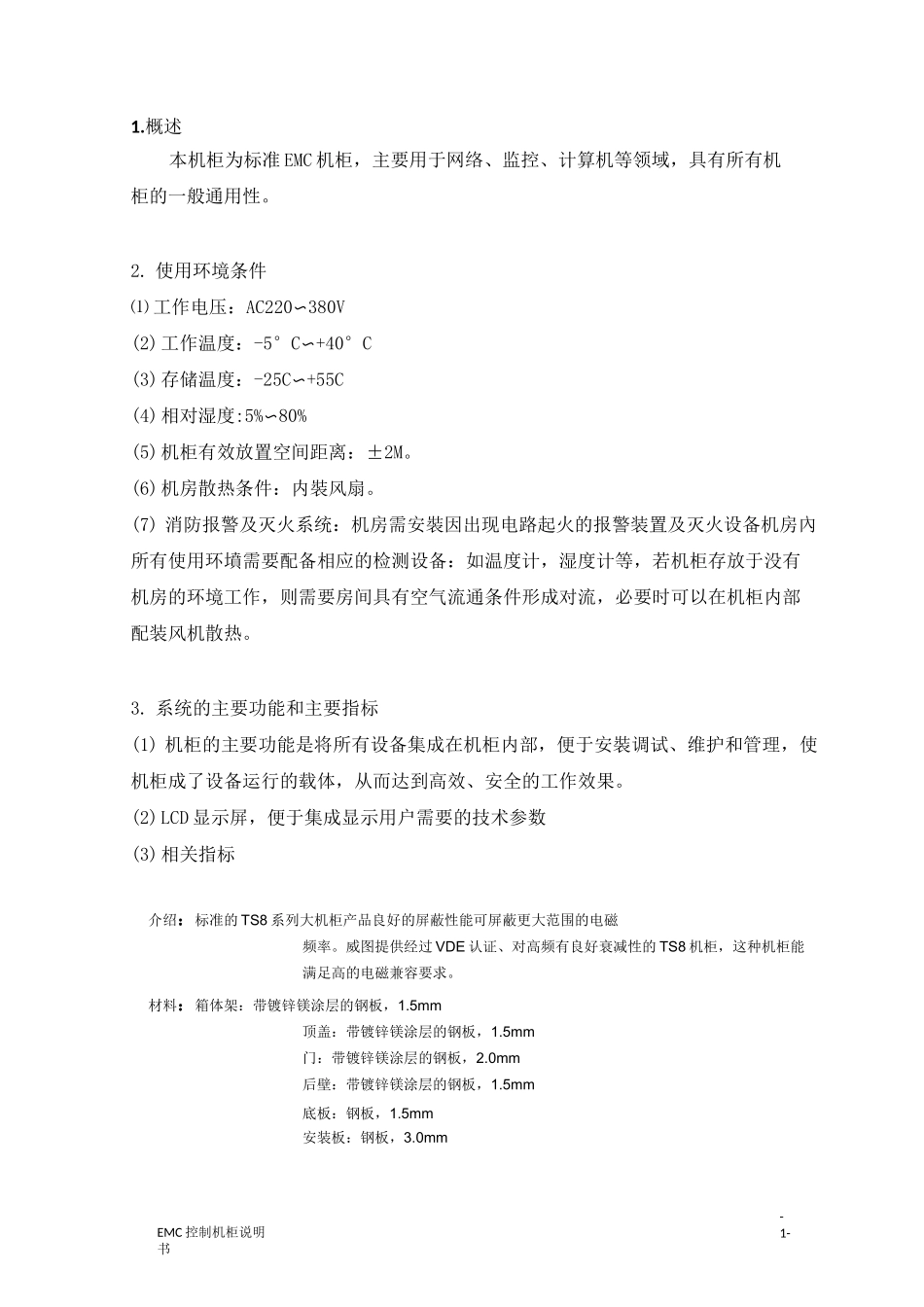

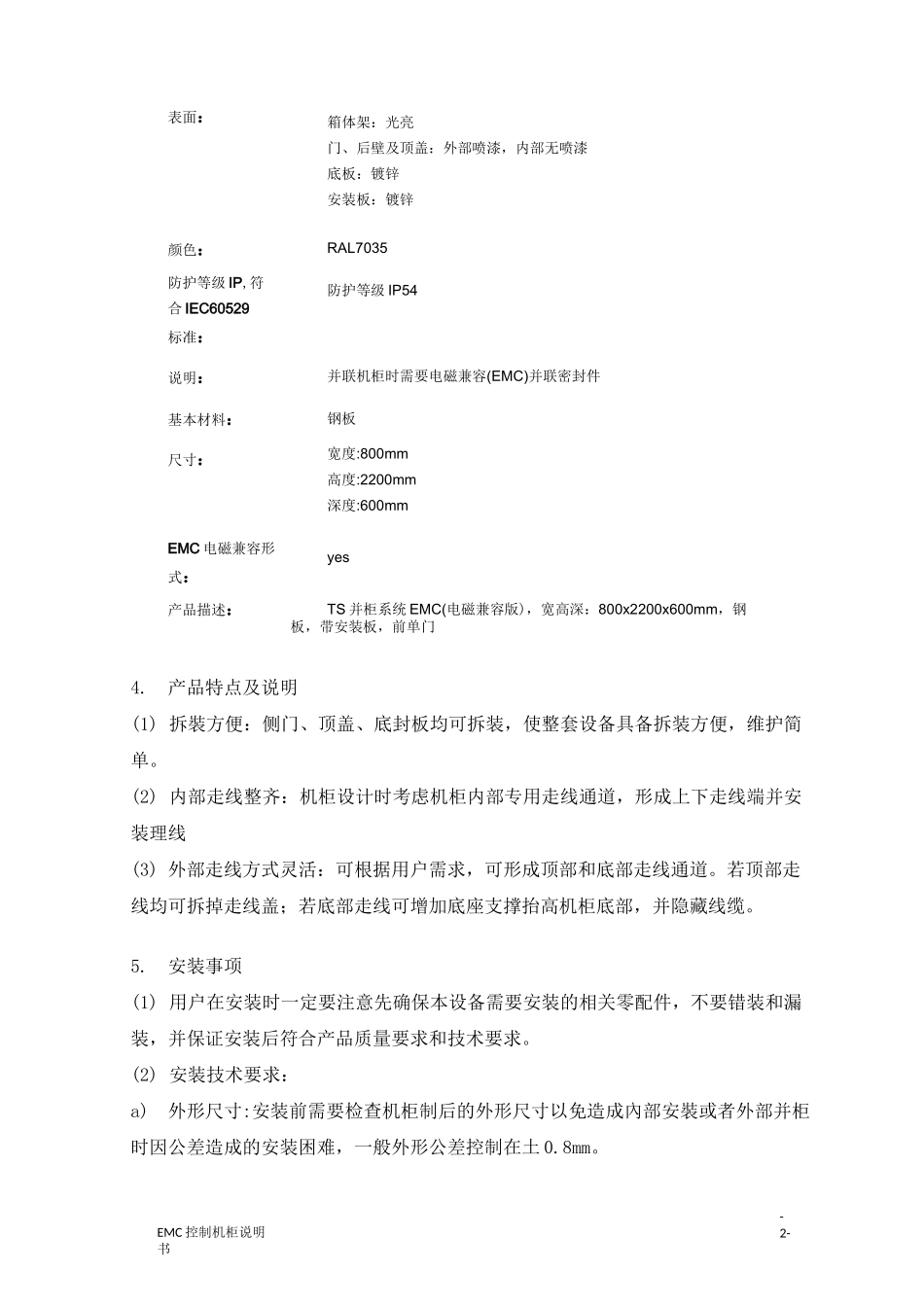

EMC控制机柜说明书EMC控制柜使用说明-1-EMC控制机柜说明书1.概述本机柜为标准EMC机柜，主要用于网络、监控、计算机等领域，具有所有机柜的一般通用性。2.使用环境条件⑴工作电压：AC220〜380V(2)工作温度：-5°C〜+40°C(3)存储温度：-25C〜+55C(4)相对湿度:5%〜80%(5)机柜有效放置空间距离：±2M。(6)机房散热条件：内裝风扇。(7)消防报警及灭火系统：机房需安裝因出现电路起火的报警装置及灭火设备机房內所有使用环墳需要配备相应的检测设备：如温度计，湿度计等，若机柜存放于没有机房的环境工作，则需要房间具有空气流通条件形成对流，必要时可以在机柜内部配装风机散热。3.系统的主要功能和主要指标(1)机柜的主要功能是将所有设备集成在机柜内部，便于安裝调试、维护和管理，使机柜成了设备运行的载体，从而达到高效、安全的工作效果。(2)LCD显示屏，便于集成显示用户需要的技术参数(3)相关指标介绍：标准的TS8系列大机柜产品良好的屏蔽性能可屏蔽更大范围的电磁频率。威图提供经过VDE认证、对高频有良好衰减性的TS8机柜，这种机柜能满足高的电磁兼容要求。材料：箱体架：带镀锌镁涂层的钢板，1.5mm顶盖：带镀锌镁涂层的钢板，1.5mm门：带镀锌镁涂层的钢板，2.0mm后壁：带镀锌镁涂层的钢板，1.5mm底板：钢板，1.5mm安装板：钢板，3.0mm-2-EMC控制机柜说明书表面：箱体架：光亮门、后壁及顶盖：外部喷漆，内部无喷漆底板：镀锌安装板：镀锌颜色：RAL7035防护等级IP,符合IEC60529标准：防护等级IP54说明：并联机柜时需要电磁兼容(EMC)并联密封件基本材料：钢板尺寸：宽度:800mm高度:2200mm深度:600mmEMC电磁兼容形式：yes产品描述：TS并柜系统EMC(电磁兼容版)，宽高深：800x2200x600mm，钢板，带安装板，前单门4.产品特点及说明(1)拆裝方便：侧门、顶盖、底封板均可拆装，使整套设备具备拆装方便，维护简单。(2)内部走线整齐：机柜设计时考虑机柜内部专用走线通道，形成上下走线端并安装理线(3)外部走线方式灵活：可根据用户需求，可形成顶部和底部走线通道。若顶部走线均可拆掉走线盖；若底部走线可增加底座支撑抬高机柜底部，并隐藏线缆。5.安装事项(1)用户在安装时一定要注意先确保本设备需要安装的相关零配件，不要错装和漏装，并保证安装后符合产品质量要求和技术要求。(2)安装技术要求：a)外形尺寸:安装前需要检查机柜制后的外形尺寸以免造成內部安裝或者外部并柜时因公差造成的安装困难，一般外形公差控制在土0.8mm。-3-EMC控制机柜说明书b)机柜外部安裝，包括机柜底座，机柜并柜的调整等。(3)落地机柜摆放原则a)设备摆放一般遵循进门后从里往外、从左往右排列，机柜列之间、区域之间留出列走道、主走道。b)同种机柜可同列安装、排成一直线。c)机柜布置应合理，开门能见到机柜正面，但不能堵住门口。d)机柜应满足间距要求，机柜正面应有1米维护空间，需后维护的面应预留0.6米的维护空间；靠墙安装时机柜侧面、背面距墙净宽应不小于0.2。e)无线设备应离馈线窗较近，以缩短馈线路由距离。考虑与其他直流供电设备、蓄电池组的直流线路由距离。f)在机房空间满足的情况下，应预留扩容位置。g)机柜摆放应有利于走线，避免信号线与交流走线交叉。(3)落地机柜摆放方法a)采用吊装机器移动机柜至指定位置。b)放置地面后检查机柜是否摆放水平及到位。6．使用事项(1)．设备在使用前检查设备安装零配件是否遗漏或者损坏，如供电接线、接线端子、护线套、接地线、、前后门转动是否顺畅等。同时检查机柜内部因安装造成的灰尘，使用前需吹干净。(2)．操作方法检查所有的线揽是否有安好，最简单的工具是用螺丝刀检查线缆接地是否有松动情况，以免造成接头处接触不良而产生火花。并检查机柜内所有的设奋的接线是否正确或遗漏。(3)．当设备都安装完成并检查完毕后，机柜设备可以通电逐步启动机柜内所有设备，如果机房内部湿度较高则通电后需预热10-30分钟。(4)．运行过程中的操作程序、方法和注意事项当设备在运行过程中，若没有异常．清况不要人为断电，以便造成数据丢失。(5)．容易出现的误操作和预防措施：由于机柜后部为主要走线端，所有的带电插头均在机柜内部，机柜在运行过程中，若没...
