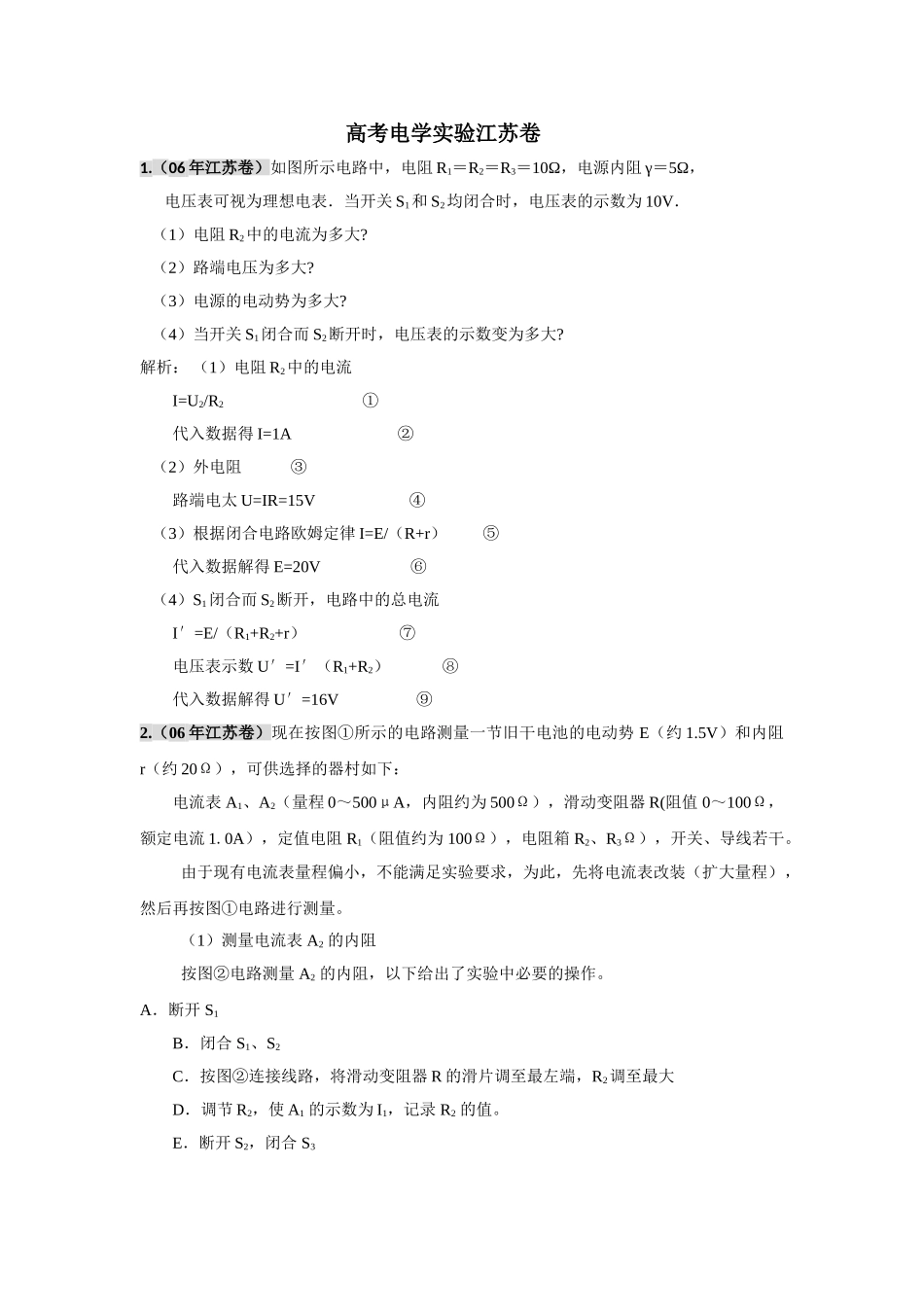

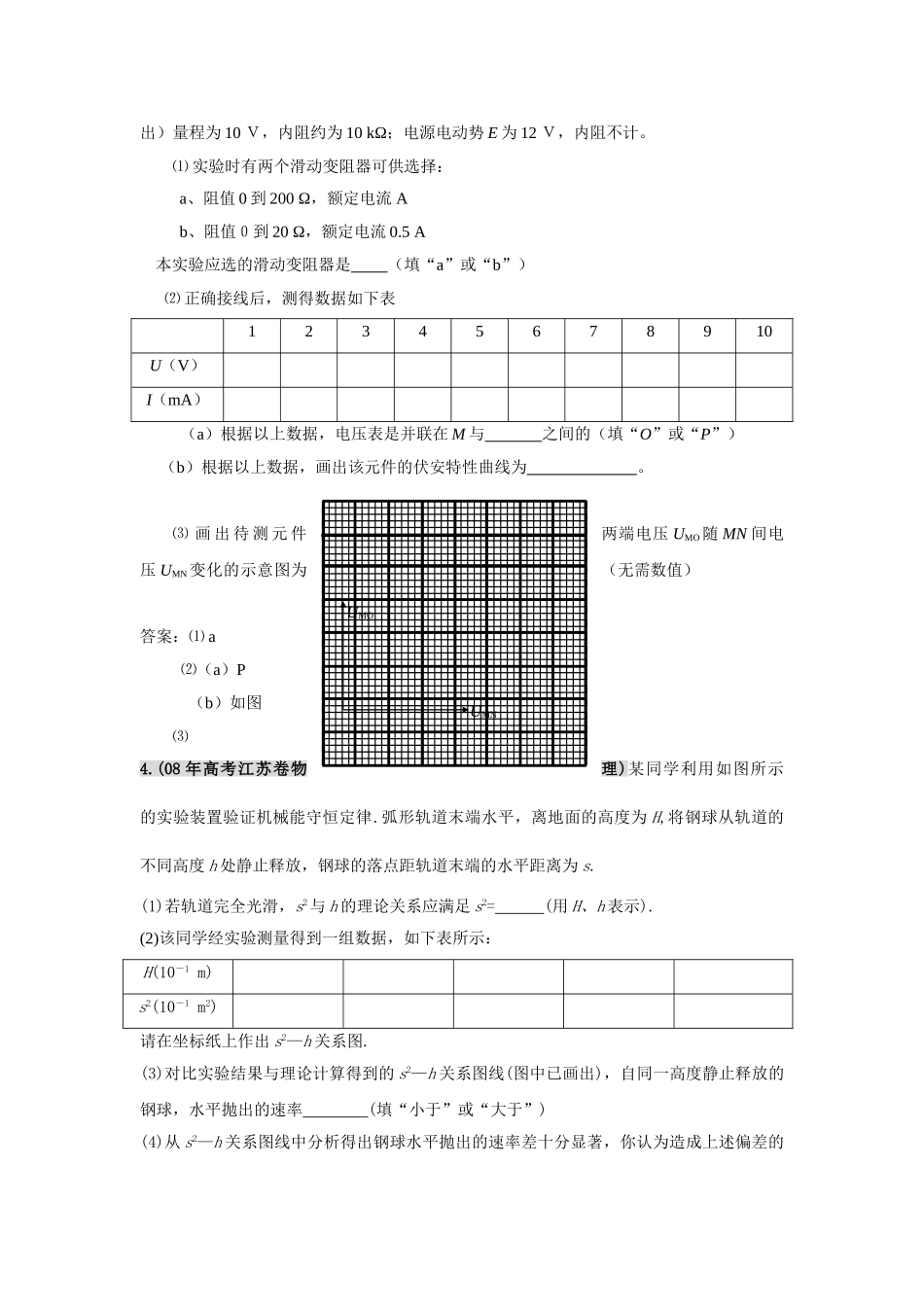

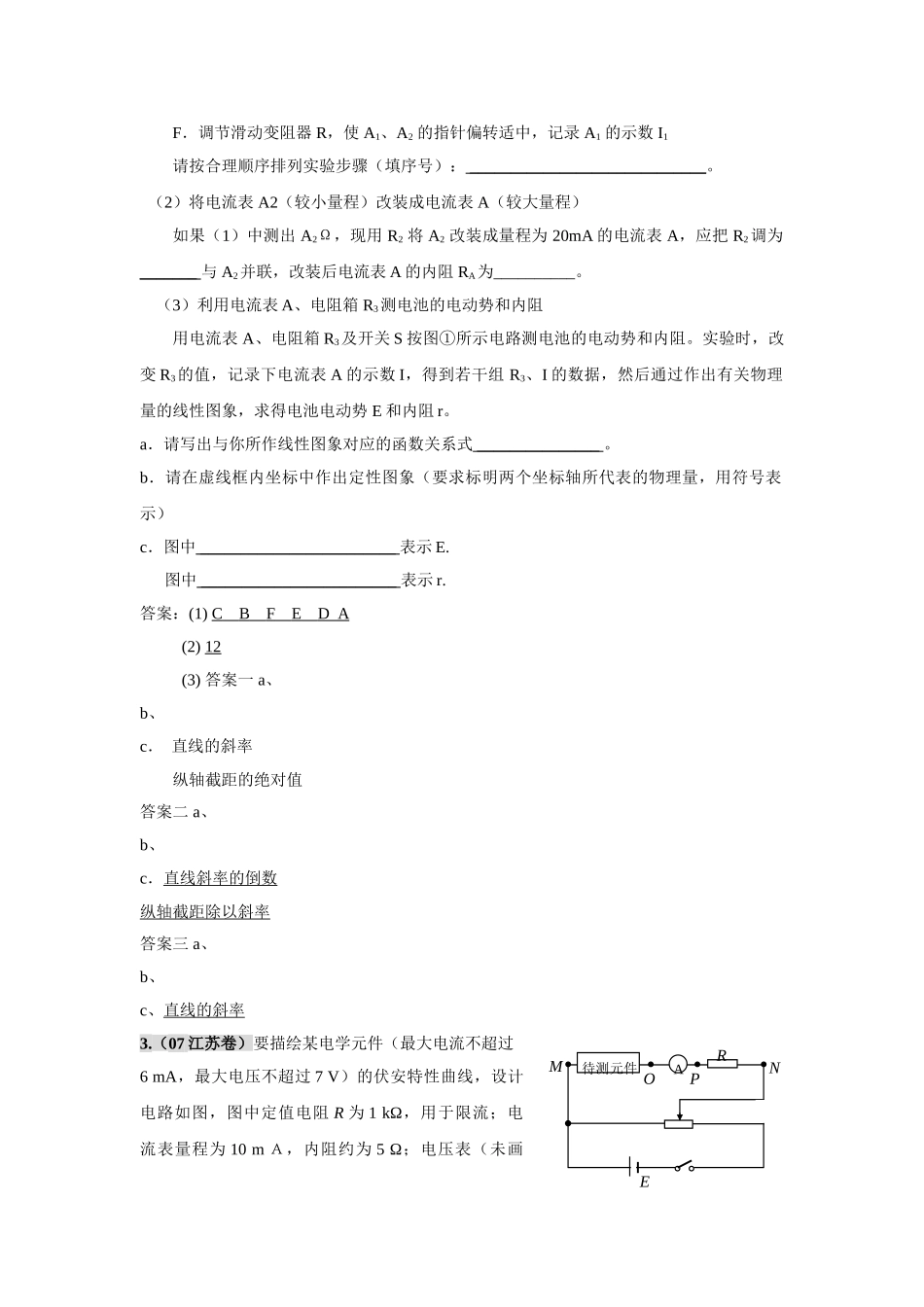

高考电学实验江苏卷1.（06年江苏卷）如图所示电路中，电阻R1＝R2＝R3＝10Ω，电源内阻γ＝5Ω，电压表可视为理想电表．当开关S1和S2均闭合时，电压表的示数为10V．（1）电阻R2中的电流为多大?（2）路端电压为多大?（3）电源的电动势为多大?（4）当开关S1闭合而S2断开时，电压表的示数变为多大?解析：（1）电阻R2中的电流I=U2/R2①代入数据得I=1A②（2）外电阻③路端电太U=IR=15V④（3）根据闭合电路欧姆定律I=E/（R+r）⑤代入数据解得E=20V⑥（4）S1闭合而S2断开，电路中的总电流I′=E/（R1+R2+r）⑦电压表示数U′=I′（R1+R2）⑧代入数据解得U′=16V⑨2.（06年江苏卷）现在按图①所示的电路测量一节旧干电池的电动势E（约1.5V）和内阻r（约20Ω），可供选择的器村如下：电流表A1、A2（量程0～500μA，内阻约为500Ω），滑动变阻器R(阻值0～100Ω，额定电流1.0A），定值电阻R1（阻值约为100Ω），电阻箱R2、R3Ω），开关、导线若干。由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装（扩大量程），然后再按图①电路进行测量。（1）测量电流表A2的内阻按图②电路测量A2的内阻，以下给出了实验中必要的操作。A．断开S1B．闭合S1、S2C．按图②连接线路，将滑动变阻器R的滑片调至最左端，R2调至最大D．调节R2，使A1的示数为I1，记录R2的值。E．断开S2，闭合S3F．调节滑动变阻器R，使A1、A2的指针偏转适中，记录A1的示数I1请按合理顺序排列实验步骤（填序号）：_____________________________。（2）将电流表A2（较小量程）改装成电流表A（较大量程）如果（1）中测出A2Ω，现用R2将A2改装成量程为20mA的电流表A，应把R2调为_______与A2并联，改装后电流表A的内阻RA为__________。（3）利用电流表A、电阻箱R3测电池的电动势和内阻用电流表A、电阻箱R3及开关S按图①所示电路测电池的电动势和内阻。实验时，改变R3的值，记录下电流表A的示数I，得到若干组R3、I的数据，然后通过作出有关物理量的线性图象，求得电池电动势E和内阻r。a．请写出与你所作线性图象对应的函数关系式_______________。b．请在虚线框内坐标中作出定性图象（要求标明两个坐标轴所代表的物理量，用符号表示）c．图中________________________表示E.图中________________________表示r.答案：(1)CBFEDA(2)12(3)答案一a、b、c．直线的斜率纵轴截距的绝对值答案二a、b、c．直线斜率的倒数纵轴截距除以斜率答案三a、b、c、直线的斜率3.（07江苏卷）要描绘某电学元件（最大电流不超过6mA，最大电压不超过7V）的伏安特性曲线，设计电路如图，图中定值电阻R为1kΩ，用于限流；电流表量程为10mＡ，内阻约为5Ω；电压表（未画MA待测元件OPNRE出）量程为10Ｖ，内阻约为10kΩ；电源电动势E为12Ｖ，内阻不计。⑴实验时有两个滑动变阻器可供选择：a、阻值0到200Ω，额定电流Ab、阻值０到20Ω，额定电流0.5A本实验应选的滑动变阻器是（填“a”或“b”）⑵正确接线后，测得数据如下表12345678910U（V）I（mA）（a）根据以上数据，电压表是并联在M与之间的（填“O”或“P”）（b）根据以上数据，画出该元件的伏安特性曲线为。⑶画出待测元件两端电压UMO随MN间电压UMN变化的示意图为（无需数值）答案：⑴a⑵（a）P（b）如图⑶4.(08年高考江苏卷物理)某同学利用如图所示的实验装置验证机械能守恒定律.弧形轨道末端水平，离地面的高度为H,将钢球从轨道的不同高度h处静止释放，钢球的落点距轨道末端的水平距离为s.(1)若轨道完全光滑，s2与h的理论关系应满足s2=(用H、h表示).(2)该同学经实验测量得到一组数据，如下表所示：H(10－1m)s2(10－1m2)请在坐标纸上作出s2—h关系图.(3)对比实验结果与理论计算得到的s2—h关系图线(图中已画出)，自同一高度静止释放的钢球，水平抛出的速率(填“小于”或“大于”)(4)从s2—h关系图线中分析得出钢球水平抛出的速率差十分显著，你认为造成上述偏差的UMOUMN可能原因是答案：(1)4Hh(2)(见右图)(3)小于(4)摩擦，转动（回答任一即可）5.(08年高考江苏卷物理)某同学想要了解导线在质量相同时，电阻与截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：(1)用螺旋测微器测量...
