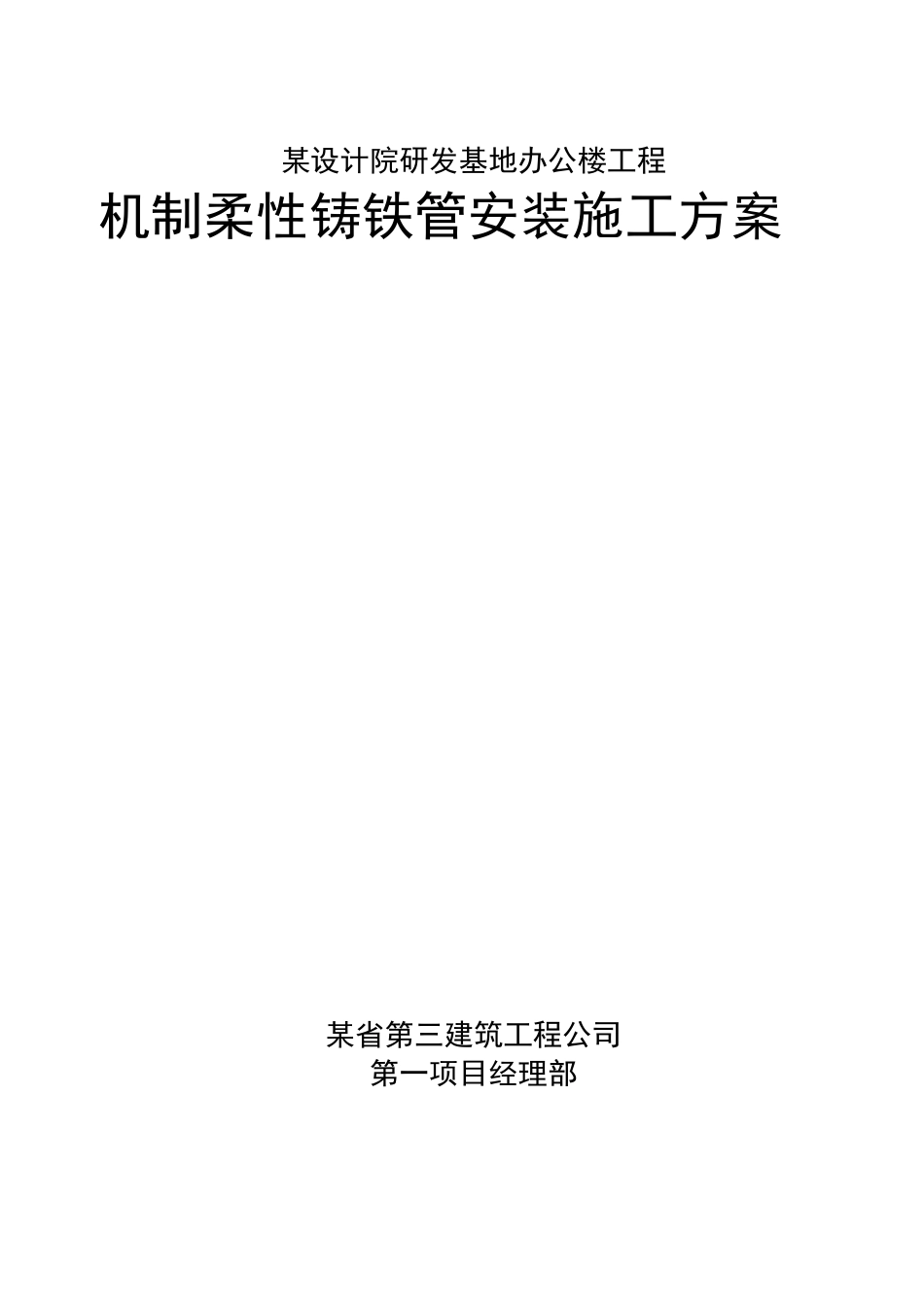

某办公楼机制柔性铸铁管安装施工方案_第1页
1/7

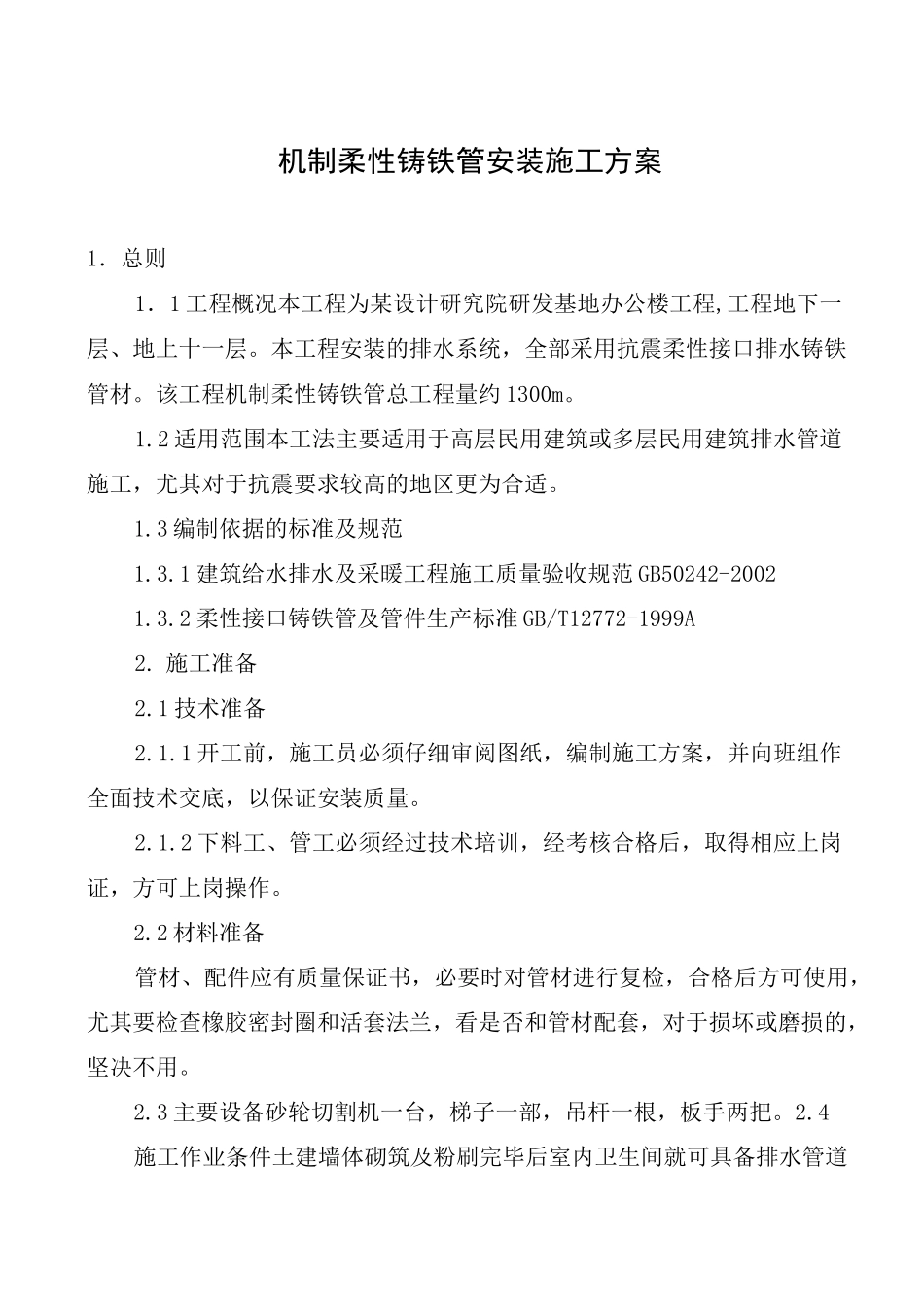

某办公楼机制柔性铸铁管安装施工方案_第2页
2/7

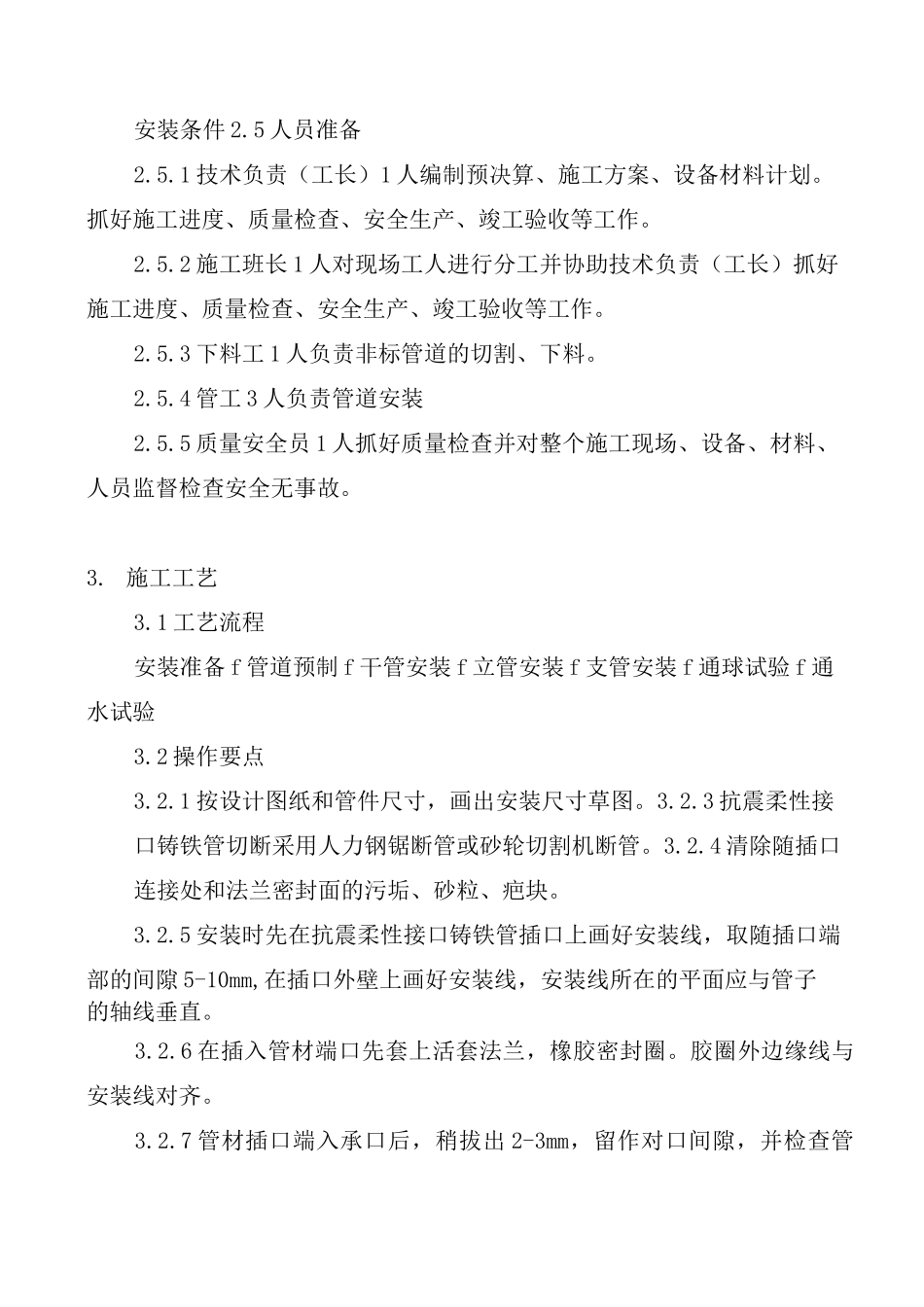

某办公楼机制柔性铸铁管安装施工方案_第3页
3/7
某设计院研发基地办公楼工程机制柔性铸铁管安装施工方案某省第三建筑工程公司第一项目经理部机制柔性铸铁管安装施工方案1.总则1.1工程概况本工程为某设计研究院研发基地办公楼工程,工程地下一层、地上十一层。本工程安装的排水系统,全部采用抗震柔性接口排水铸铁管材。该工程机制柔性铸铁管总工程量约1300m。1.2适用范围本工法主要适用于高层民用建筑或多层民用建筑排水管道施工,尤其对于抗震要求较高的地区更为合适。1.3编制依据的标准及规范1.3.1建筑给水排水及采暖工程施工质量验收规范GB50242-20021.3.2柔性接口铸铁管及管件生产标准GB/T12772-1999A2.施工准备2.1技术准备2.1.1开工前,施工员必须仔细审阅图纸,编制施工方案,并向班组作全面技术交底,以保证安装质量。2.1.2下料工、管工必须经过技术培训,经考核合格后,取得相应上岗证,方可上岗操作。2.2材料准备管材、配件应有质量保证书,必要时对管材进行复检,合格后方可使用,尤其要检查橡胶密封圈和活套法兰,看是否和管材配套,对于损坏或磨损的,坚决不用。2.3主要设备砂轮切割机一台,梯子一部,吊杆一根,板手两把。2.4施工作业条件土建墙体砌筑及粉刷完毕后室内卫生间就可具备排水管道安装条件2.5人员准备2.5.1技术负责(工长)1人编制预决算、施工方案、设备材料计划。抓好施工进度、质量检查、安全生产、竣工验收等工作。2.5.2施工班长1人对现场工人进行分工并协助技术负责(工长)抓好施工进度、质量检查、安全生产、竣工验收等工作。2.5.3下料工1人负责非标管道的切割、下料。2.5.4管工3人负责管道安装2.5.5质量安全员1人抓好质量检查并对整个施工现场、设备、材料、人员监督检查安全无事故。3.施工工艺3.1工艺流程安装准备f管道预制f干管安装f立管安装f支管安装f通球试验f通水试验3.2操作要点3.2.1按设计图纸和管件尺寸,画出安装尺寸草图。3.2.3抗震柔性接口铸铁管切断采用人力钢锯断管或砂轮切割机断管。3.2.4清除随插口连接处和法兰密封面的污垢、砂粒、疤块。3.2.5安装时先在抗震柔性接口铸铁管插口上画好安装线,取随插口端部的间隙5-10mm,在插口外壁上画好安装线,安装线所在的平面应与管子的轴线垂直。3.2.6在插入管材端口先套上活套法兰,橡胶密封圈。胶圈外边缘线与安装线对齐。3.2.7管材插口端入承口后,稍拔出2-3mm,留作对口间隙,并检查管件方位和轴线准直。3.2.8将橡胶密封圈推移至承口,平整妥贴,在推进过程中,尽量保证入管件方位和轴线在同一轴线上。3.2.9将活套法兰平推至承口法兰处,穿入螺栓,紧固连接法兰,使胶圈被挤压承口密封面圆周齐平,使胶圈均匀受力,法兰紧固方法与钢法兰紧固方法相同。3.2.10使用的橡胶密封圈和活套法兰必须是和铸铁管配套的产品。3.2.11柔性接口铸铁管立管安装时,要与土建密切配合,吊装立管时,可在管件的承口位置绑上铁丝吊在楼板或管井支架上,调整好坡度和垂直度后,再按上述方法进行柔性接头连接,在高速管道垂直度时,要注意不得使柔性接头内的橡胶圈“绞扭”,并使管道插口端部与承口保持2-3mm间隙。3.2.12柔性接口铸铁官水平管道安装时,先将水平官安装尺寸测量好,按正确尺寸和安装的难易程度在地面进行预制(若水平管过长或吊装有困难时可分段预制和吊装)。预制时用螺栓将活套法兰与承口法兰初步联接,不必拧紧,吊装时吊点应位于柔性接头两侧与柔性接头两侧相距约300mm。按图纸及规范要求设置好管卡后,吊装水平管。将水平管上的三通口或弯头的方向及坡度调整好,然后,按插口的安装线顺排水方向依次将柔性接头上紧,最后与排不立管固定。3.2.13用支吊装固定管子,支吊架规格、间距按图纸及规范要求,一般支吊架应设置在管道承口大头处。3.2.14立管支架安装必须在一条线上,吊架安装必须按设计坡度确定其位置,以保证压紧的橡胶密封圈受力均匀。4.质量标准4.1主控项目4.1.1排水管道的坡度必须符合设计要求或施工规范规定生活污水铸铁管道的坡度项次管径(mm)标准坡度%0最小坡度%015035252752515310020124125151051501076200854.1.2排水主立管及水平干管管道均应做通球试验,通球球径不小于排水管道管径的2/3,通球率必须达到100%。4.2...
