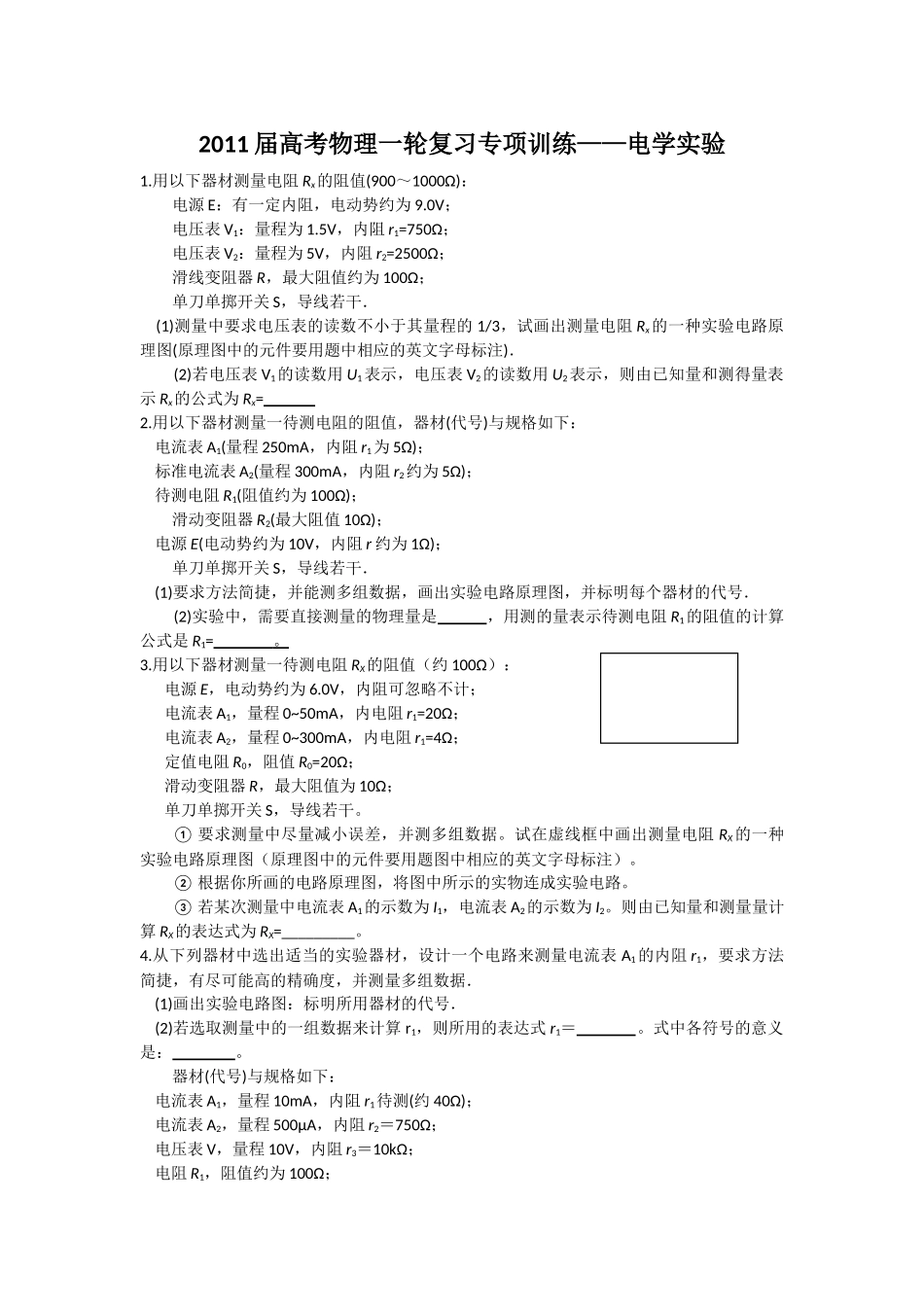

2011届高考物理一轮复习专项训练——电学实验1.用以下器材测量电阻Rx的阻值(900～1000Ω)：电源E：有一定内阻，电动势约为9.0V；电压表V1：量程为1.5V，内阻r1=750Ω；电压表V2：量程为5V，内阻r2=2500Ω；滑线变阻器R，最大阻值约为100Ω；单刀单掷开关S，导线若干．(1)测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题中相应的英文字母标注)．(2)若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx=2.用以下器材测量一待测电阻的阻值，器材(代号)与规格如下：电流表A1(量程250mA，内阻r1为5Ω)；标准电流表A2(量程300mA，内阻r2约为5Ω)；待测电阻R1(阻值约为100Ω)；滑动变阻器R2(最大阻值10Ω)；电源E(电动势约为10V，内阻r约为1Ω)；单刀单掷开关S，导线若干．(1)要求方法简捷，并能测多组数据，画出实验电路原理图，并标明每个器材的代号．(2)实验中，需要直接测量的物理量是，用测的量表示待测电阻R1的阻值的计算公式是R1=。3.用以下器材测量一待测电阻RX的阻值（约100Ω）：电源E，电动势约为6.0V，内阻可忽略不计；电流表A1，量程0~50mA，内电阻r1=20Ω；电流表A2，量程0~300mA，内电阻r1=4Ω；定值电阻R0，阻值R0=20Ω；滑动变阻器R，最大阻值为10Ω；单刀单掷开关S，导线若干。①要求测量中尽量减小误差，并测多组数据。试在虚线框中画出测量电阻RX的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。②根据你所画的电路原理图，将图中所示的实物连成实验电路。③若某次测量中电流表A1的示数为I1，电流表A2的示数为I2。则由已知量和测量量计算RX的表达式为RX=_________。4.从下列器材中选出适当的实验器材，设计一个电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的精确度，并测量多组数据．(1)画出实验电路图：标明所用器材的代号．(2)若选取测量中的一组数据来计算r1，则所用的表达式r1＝。式中各符号的意义是：。器材(代号)与规格如下：电流表A1，量程10mA，内阻r1待测(约40Ω)；电流表A2，量程500μA，内阻r2＝750Ω；电压表V，量程10V，内阻r3＝10kΩ；电阻R1，阻值约为100Ω；滑动变阻器R2，总阻值约50Ω；电池E，电动势1.5V，内阻很小；开关S，导线若干．5.欲将量程为100μA内阻为500Ω的灵敏电流表改装为量程为1.0mA的毫安表。⑴需要给它_____联一只R=_____Ω的电阻。⑵需要用一只标准毫安表对改装毫安表进行校对。校对所用的器材的实物图如下（其中标准毫安表事先已与一只固定电阻串联，以防烧表）。校对过程要求通过毫安表的电流能从0连续调到1mA。⑶按要求在方框中画出校对电路图，并在所给的实物图上连线。6.某同学准备测定一只电阻的阻值。方法是：⑴先利用多用电表进行粗测：该多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。为了较准确地进行测量，请你依次写出接着应该进行的主要操作步骤：①__________，②_________，③__________。若这时刻度盘上的指针位置如图所示，那么测量结果是________Ω。⑵为了更准确地测量这只电阻的阻值，该同学继续用伏安法进行测定。除被测电阻R外，手边的实验仪器如图所示，有：A．直流电源，电压10V，内阻不计；B．电压表，量程0-3-15-3A，内阻约20Ω；D．毫安表，量程5mA，内阻约50Ω；E．滑动变阻器，最大阻值500Ω；F．滑动变阻器，最大阻值50Ω；G.．电键一只、导线若干。为了减小偶然误差，要尽量多测几组数据，并要求滑动变阻器的调节尽量方便。请用笔画线作为导线，将你选用的仪器连接起来。⑶采用上述电路测电阻仍然会有系统误差。这个系统误差主要是由________引起的。7.在做测量电源电动势E和内阻r的实验时，提供的器材是：待测电源一个，内阻为RV的电压表一个（量程大于电源的电动势），电阻箱一个，开关一个，导线若干。为了测量得更加准确，多次改变电阻箱的电阻R，读出电压表的相应示数U，以为纵坐标，画出与R的关系图象（该图象为一直线）如图所示。由图象可得到直线在纵轴上的截距为m，直线的...
