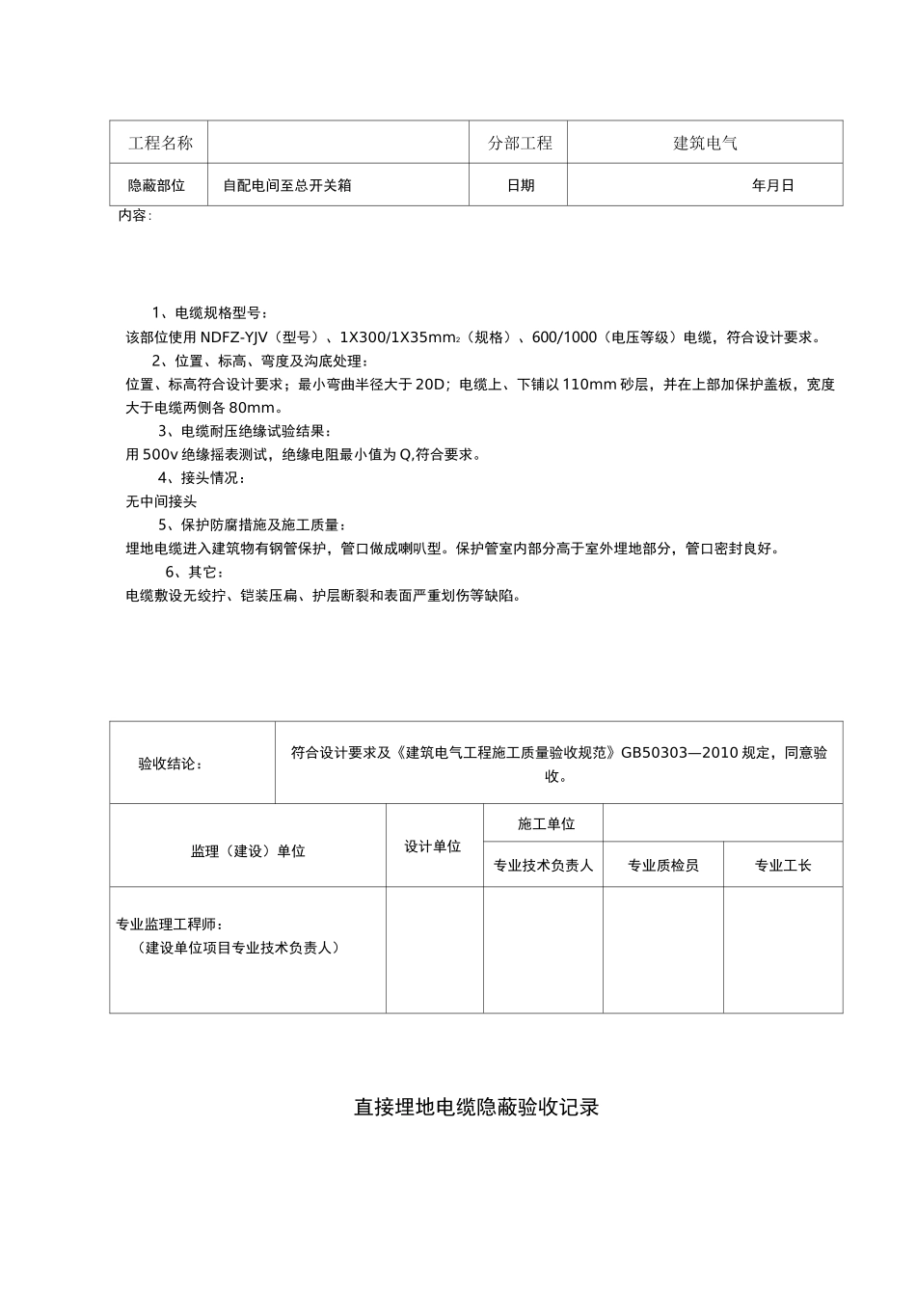

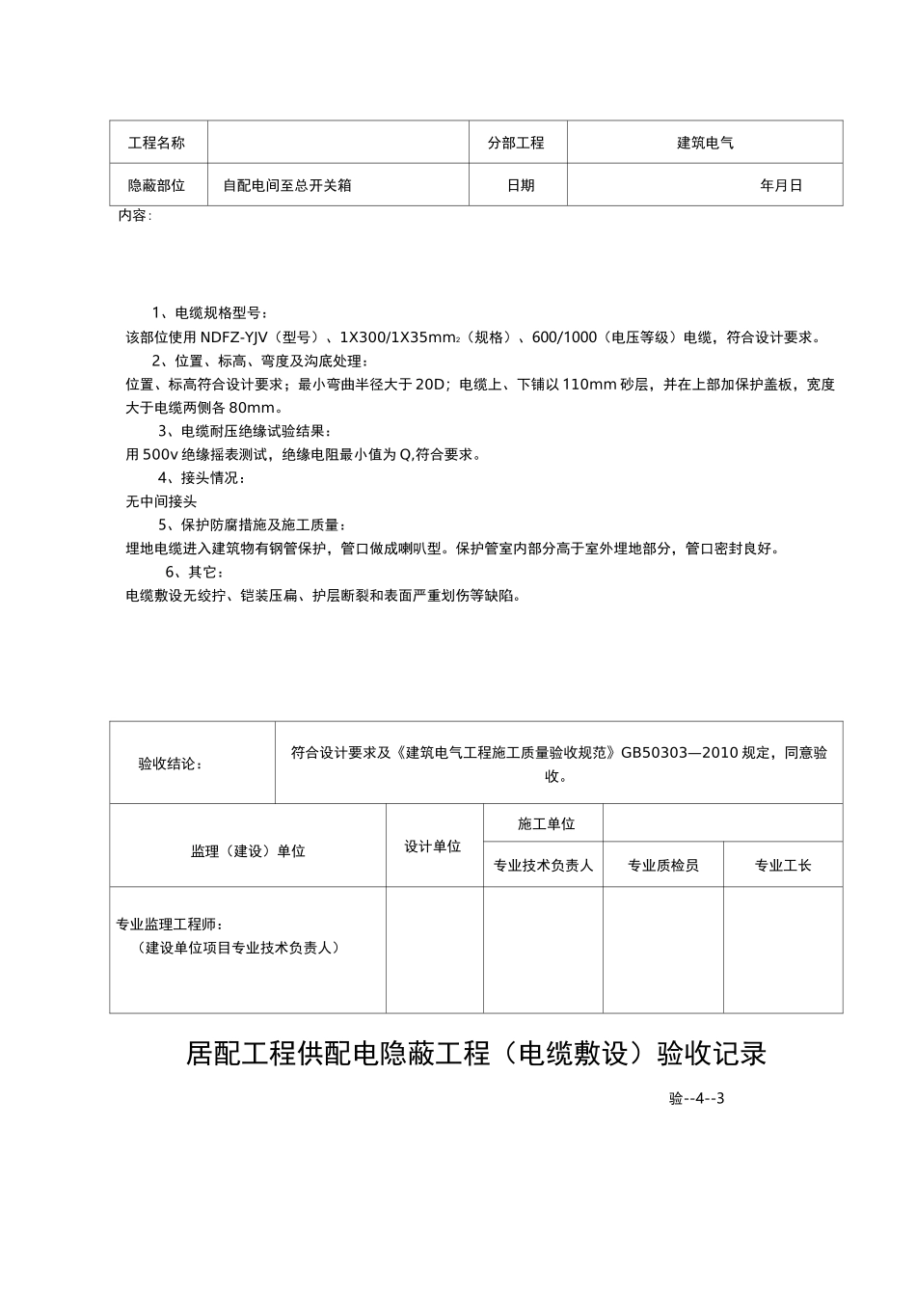

工程名称分部工程建筑电气隐蔽部位自配电间至总开关箱日期年月日内容:1、电缆规格型号：该部位使用NDFZ-YJV（型号）、1X300/1X35mm2（规格）、600/1000（电压等级）电缆，符合设计要求。2、位置、标高、弯度及沟底处理：位置、标高符合设计要求；最小弯曲半径大于20D；电缆上、下铺以110mm砂层，并在上部加保护盖板，宽度大于电缆两侧各80mm。3、电缆耐压绝缘试验结果：用500v绝缘摇表测试，绝缘电阻最小值为Q,符合要求。4、接头情况：无中间接头5、保护防腐措施及施工质量：埋地电缆进入建筑物有钢管保护，管口做成喇叭型。保护管室内部分高于室外埋地部分，管口密封良好。6、其它：电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。验收结论：符合设计要求及《建筑电气工程施工质量验收规范》GB50303—2010规定，同意验收。设计单位施工单位监理（建设）单位专业技术负责人专业质检员专业工长专业监理工稈师：（建设单位项目专业技术负责人）直接埋地电缆隐蔽验收记录工程名称分部工程建筑电气隐蔽部位自配电间至总开关箱日期年月日内容:1、电缆规格型号：该部位使用NDFZ-YJV（型号）、1X300/1X35mm2（规格）、600/1000（电压等级）电缆，符合设计要求。2、位置、标高、弯度及沟底处理：位置、标高符合设计要求；最小弯曲半径大于20D；电缆上、下铺以110mm砂层，并在上部加保护盖板，宽度大于电缆两侧各80mm。3、电缆耐压绝缘试验结果：用500v绝缘摇表测试，绝缘电阻最小值为Q,符合要求。4、接头情况：无中间接头5、保护防腐措施及施工质量：埋地电缆进入建筑物有钢管保护，管口做成喇叭型。保护管室内部分高于室外埋地部分，管口密封良好。6、其它：电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。验收结论：符合设计要求及《建筑电气工程施工质量验收规范》GB50303—2010规定，同意验收。设计单位施工单位监理（建设）单位专业技术负责人专业质检员专业工长专业监理工程师：（建设单位项目专业技术负责人）居配工程供配电隐蔽工程（电缆敷设）验收记录验--4--3日期日期A4电缆敷设报验申请表’工程名称：昆明同仁医院安防及一卡通弱电系统工程编号：致：云南世博建设监理有限公司我单位已完成了昆明同仁医院医技楼地下层弱电系统穿线工作,现报上该工程报验申请表，请予以审查和验收。附：1、隐蔽工程检查记录2、电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表3、电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表4、电线导管、电缆导管和线槽敷设检验批质量验收记录表承包单位（章）昆明凯裕电子科技有限公司项目经理日期电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表隐蔽工程检查记录表C5-1编号GB50303-2002工程名称昆明同仁医院安防及一卡通弱电工程隐蔽项目隐检部位安防及一卡通弱电系统电缆敷设医技楼地下层检验日期2009-5-5060302□□隐检依据：施工图图号SG-6家现行标准等。主要材料名称规格/型号：实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆：RVV75-5聚氯乙烯护套软线：RVV2*超五类4对非屏蔽双绞电缆：PC101004设计变更/洽商（编号）及有关国隐蔽内容：该部位电线、电缆敷设无绞拧、压扁、护层断裂以及表面严重创伤。桥架内大于45°倾斜敷设的电缆每隔2米处设固定点。电缆出入桥架、竖井以及管子管口处等作密封处理。电缆敷设排列整齐，水平敷设的电缆首尾两端、转弯两侧及每隔5~10米处设固定点。电线、电缆穿管前将管内清理干净、不同回路、不同电压等级和交流与直流的电线穿不同的管，且管内电线无接头。电缆首端、末端和分支处设有标志牌。1、2、3、4、申报人:检查意见:签字栏建设（监理）单位施工单位昆明凯裕电子科技有限公司专业技术负责人专业质检员专业工长单位（子单位）工程名称昆明同仁医院□同意隐蔽□不同意，修改后进行复查检查结论:060404□□分部（子分部）工程名称安防及一卡通弱电工程验收部位医技楼地下层施工单位昆明凯裕电子科技有限公司项目经理分包单位分包项目经理施工执行标准名称及编号建筑电气工程施工质量验收规范GB50303—2002施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录...
