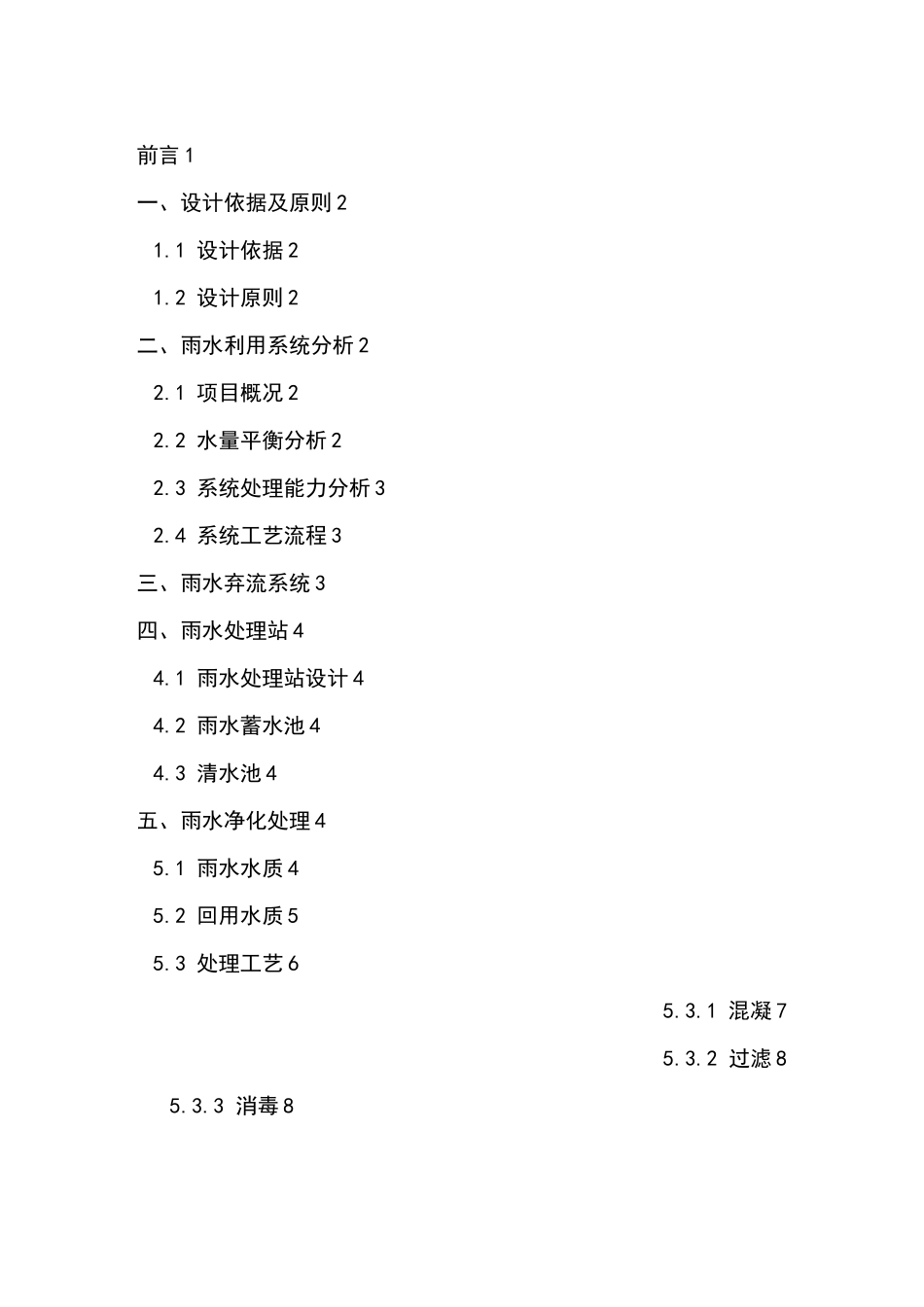

雨水处理利用工程设计方案前言1一、设计依据及原则21.1设计依据21.2设计原则2二、雨水利用系统分析22.1项目概况22.2水量平衡分析22.3系统处理能力分析32.4系统工艺流程3三、雨水弃流系统3四、雨水处理站44.1雨水处理站设计44.2雨水蓄水池44.3清水池4五、雨水净化处理45.1雨水水质45.2回用水质55.3处理工艺65.3.1混凝75.3.2过滤85.3.3消毒8六、主要构筑物及设备明细96.1构筑物列表96.2主要设备表96.3运行成本分析106.4人员培训及售后服务10一、设计依据及原则1.1设计依据•《建筑与小区雨水利用工程技术规》(GB50400-2006)；•《雨水利用工程技术规》(DGJ32/TJ113-2001)；•《室外给水设计规》(GB50013-2006)；•《室外排水设计规》(GB50014-2006)；(2014年版)•《建筑给水排水设计规》(GB50015-2003(2009年版))；•主设计单位提供的参数和图纸等资料。1.2设计原则1.安全性：结合工程实际情况，对弃流系统进行合理的高程设计避免暴雨倒灌，保证雨水收集、处理系统的安全运行。2.经济性：合理进行雨水弃流和处理的工艺设计，减少初投资和运行费用；智能控制，提高雨水利用率，最大限度的体现雨水利用的经济性。3.可靠性：选择稳定可靠的工艺，保证处理后水质达标，实现用水的安全、可靠。4.简便性：雨水弃流、处理处理设施应能自动运行，操作、维护简便，以减少劳动强度。二、雨水利用系统分析2.1项目概况雨水处理利用工程主要收集屋面雨水及路面雨水，前期雨水做弃流处理，后期雨水收集，雨水经处理后主要回用于绿化灌溉及道路清洗。2.2雨水利用量计算日用水量最大为地块Q=16430X3X10-3^49.3ma/d；d由于降雨的不确定性，雨水作为杂用水水源和补水水源具有不稳定性，则清水池上部应设置自来水补水设施。2.3设计围：根据现有资料，本方案主要针对雨水回收利用系统进行设计，包括初期雨水的弃流处理、雨水蓄水、水质净化。不包含雨水收集管网雨水回用管网和雨水入渗等系统的设计。2.4系统处理能力分析根据上述水量计算，本方案相关设计水量如下：1.雨水蓄水池容积：目前尚无规对雨水蓄水池容积计算做具体规定，一般认为，该池容积设计需综合考虑可收集雨水量、雨水利用需水量和建设方的投资能力，本项目收集面积分别为9000平米，根据降雨一年重现期，收集水量远大于绿化日用水量38m3,雨水蓄水池容积应根据用水量进行设计，应保证至少3d的绿化日用水量，从经济合理性角度考虑，建议蓄水池容积按100m3设计。2.由于降雨的不确定性，雨水作为杂用水水源具有不稳定性，因此绿化用水应考虑设置自来水补水设施。3.雨水处理设施的处理能力：根据用水量计算结果，雨水处理设施的日处理能力应按日用水量38m3/d设计，处理设施小时处理雨水量可按10m3/h设计，最长每天运行约4h。2.5系统工艺流程雨水收集利用系统流程如图2所示。图2雨水收集利用系统流程图3.工艺流程说明及设计雨水利用系统由初期雨水弃流、调蓄存储和净化处理三部分组成，弃流部分主要由安全分流井、雨水弃流控制器和复合流过滤器组成；调蓄存储主要为蓄水池；净化处理部分根据雨水的用途和用量，选择混凝、反应、过滤、消毒的物化法处理工艺。3.1初期雨水弃流部分由于降雨过程中，初期的雨水冲刷屋面、道路，其中夹杂着大量的粉尘和泥砂，水质较差，应对其进行弃流处理，使其直接排入市政污水管线，对于后期较为清澈的雨水进行收集储存后经适当的处理回用，以减少处理工序和降低运行费用等。一般建议以初期2-3mm降雨径流为界，进行弃流和收集。雨水水质应以实测资料为准，无实测资料时可采用《建筑与小区雨水利用工程技术规》（GB50400-2006）中的经验值：雨水弃流前的雨水水质为COD、SS均达到两千多，污染较高，雨水初期径流弃流Cr后的水质为COD70-110mg/L、SS20-40mg/L、色度10-40度，连续Cr降雨时径流水质较好。3.1.1安全分流井安全分流井井底标高低于雨水弃流管，雨水汇集管与弃流管标高相同。分流井通过雨水收集管连接至弃流控制器。井设有水质传感器水质信号传输至弃流控制器用以控制雨水收集管道的开闭。分流井雨水收集管距井底有一定高度（但低于雨水汇集管），作为沉泥空间；井底可渗水（或预埋钢套管），便于降雨结束后...
