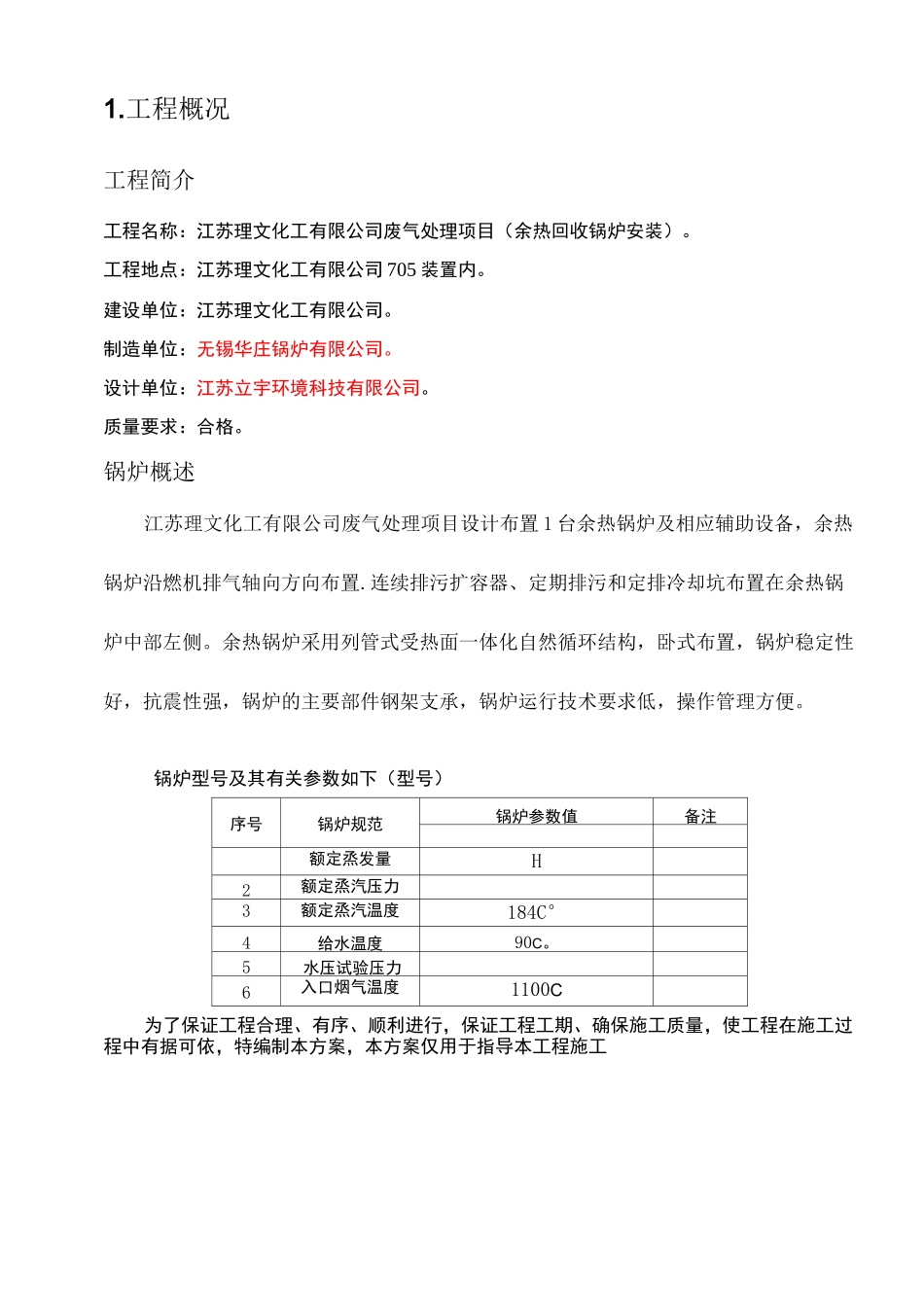

余热锅炉安装方案Companynumber:[WTUT-WT88Y-W8BBGB-BWYTT-19998]1314目录3333346991010111111111221.工程概况工程简介工程名称：江苏理文化工有限公司废气处理项目（余热回收锅炉安装）。工程地点：江苏理文化工有限公司705装置内。建设单位：江苏理文化工有限公司。制造单位：无锡华庄锅炉有限公司。设计单位：江苏立宇环境科技有限公司。质量要求：合格。锅炉概述江苏理文化工有限公司废气处理项目设计布置1台余热锅炉及相应辅助设备，余热锅炉沿燃机排气轴向方向布置.连续排污扩容器、定期排污和定排冷却坑布置在余热锅炉中部左侧。余热锅炉采用列管式受热面一体化自然循环结构，卧式布置，锅炉稳定性好，抗震性强，锅炉的主要部件钢架支承，锅炉运行技术要求低，操作管理方便。锅炉型号及其有关参数如下（型号）序号锅炉规范锅炉参数值备注额定烝发量H2额定烝汽压力3额定烝汽温度184C°4给水温度90C。5水压试验压力6入口烟气温度1100C为了保证工程合理、有序、顺利进行，保证工程工期、确保施工质量，使工程在施工过程中有据可依，特编制本方案，本方案仅用于指导本工程施工安装特点锅炉安装要求工艺清晰，程序合理，组织严密。施工场地狭窄，吊装工作量大，长件、重件多，管道焊接、水压试验等安装工序需编制专项施工方案指导施工。焊接要求高，锅炉为大型组合压力容器，对焊工的个人技术、焊接工艺要求高。2．施工程序与方法锅炉主体结构简述该型锅炉为废气燃烧处理余热回收锅炉，由钢架平台扶梯、锅筒、蒸发器、给水泵及炉墙等组成。总体施工方法钢架安装：在地面焊接组合件，窑头锅炉钢架利用75吨汽车吊吊装；蒸发器：单片吊装，逐片组装，利用35吨吊车安装。3．主要施工顺序：锅炉部件开箱检查清点一一基础检查划线一一钢架调校组对焊接一一钢架及平台扶梯（部分）安装蒸发器本体管路及附属管路安装一一本体水压试验一一护板安装、炉墙砌筑保温一一烘炉、煮炉一一试运行。4．主要部件施工方法钢架安装钢架按下述施工顺序进行：钢架基础检查验收、划线一一钢架的检查、调校一一钢架立柱的对接组合一一钢架组合件的连接及吊装一一顶板安装一一平台栏杆安装。钢架基础检查验收、划线：钢架开始安装前，会同业主、土建等单位对基础进行复查，基础及其预埋钢板的施工质量应符合锅炉基础详图的设计要求，其允许偏差如下：项目允许偏差(mm)坐标位置(纵横轴线)20平面外形尺寸±20不同平面的标高-20〜0根据基础定位轴线，将锅炉的纵横中心线用墨线弹出，并用红油漆将钢架各立柱预埋钢板上的中心线用三角形标出，基础划线的允许偏差见下表：项目允许偏差(mm)柱子间距W10m±1>10m±2柱子相应对角线W20m5>20m8钢架的检查调校根据锅炉设计图纸，按照《锅炉钢结构的制造和装配公差》第条针对立柱的条款，对钢架各立柱进行检查校核，若钢架立柱偏差过大而需要调校时，应交由制造厂负责处理。钢架立柱对接、组合件连接及吊装在锅炉基础侧地面宽敞位置搭设立柱、梁与拉杆组合用临时钢平台，并将平台找正。平台搭设时应考虑吊装方便。吊装吊装顺序：先吊装靠能够与现有构筑物连接固定的组合件，再吊装其他组合件。吊装机具：不同吨位吊车配合灵机扒杆吊装。临时固定：设法在原有建构筑物对应位置与立柱间设置拉杆，拉杆两端焊接正反调节螺杆。立柱之间亦焊接带正反调节螺杆的拉杆临时固定。左右侧横梁拉杆安装：在钢架各立柱利用经纬仪前后左右向找正并固定后，即可安装横梁拉杆。安装拉杆时，锅炉右侧拉杆均可全部安装完，另一侧则需考虑省煤器、蒸发器、过热器管箱的吊装通道而不能全部连接，具体情况安装时交底。各层平台安装：锅炉有多层层平台，各层平台从下至上在钢架上组装钢架组合焊接固定注意事项：钢架组合必须保持垂直，无扭曲、弯曲现象，牛腿焊接位置准确。顶板框架主次梁组合时，要求大梁表而平整，标高正确。大梁与次梁的对接时应考虑焊接收缩量，大梁间距可适当放大2~4mm。钢架及顶扳的焊接必须由合格焊工施焊，不得漏焊或降低焊缝高度。在组合过程中，要仔细考虑，安排好组合顺序，注意现场有效的位置方向，以免安装时矛盾。平台扶梯的安装，在不影响吊装工作的前提下，应...
