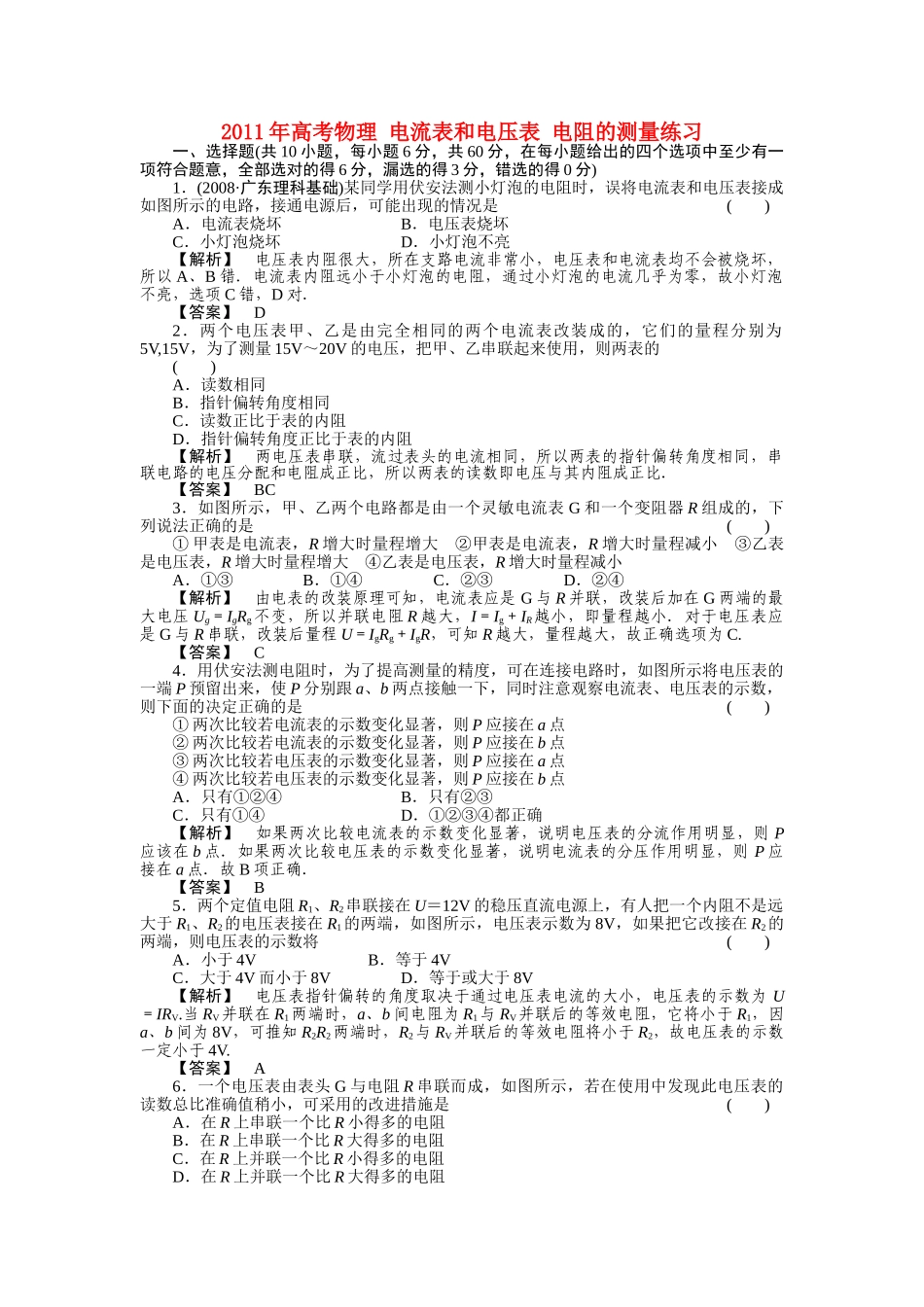

2011年高考物理电流表和电压表电阻的测量练习一、选择题(共10小题，每小题6分，共60分，在每小题给出的四个选项中至少有一项符合题意，全部选对的得6分，漏选的得3分，错选的得0分)1．(2008·广东理科基础)某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路，接通电源后，可能出现的情况是()A．电流表烧坏B．电压表烧坏C．小灯泡烧坏D．小灯泡不亮【解析】电压表内阻很大，所在支路电流非常小，电压表和电流表均不会被烧坏，所以A、B错．电流表内阻远小于小灯泡的电阻，通过小灯泡的电流几乎为零，故小灯泡不亮，选项C错，D对．【答案】D2．两个电压表甲、乙是由完全相同的两个电流表改装成的，它们的量程分别为5V,15V，为了测量15V～20V的电压，把甲、乙串联起来使用，则两表的()A．读数相同B．指针偏转角度相同C．读数正比于表的内阻D．指针偏转角度正比于表的内阻【解析】两电压表串联，流过表头的电流相同，所以两表的指针偏转角度相同，串联电路的电压分配和电阻成正比，所以两表的读数即电压与其内阻成正比．【答案】BC3．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是()①甲表是电流表，R增大时量程增大②甲表是电流表，R增大时量程减小③乙表是电压表，R增大时量程增大④乙表是电压表，R增大时量程减小A．①③B．①④C．②③D．②④【解析】由电表的改装原理可知，电流表应是G与R并联，改装后加在G两端的最大电压Ug＝IgRg不变，所以并联电阻R越大，I＝Ig＋IR越小，即量程越小．对于电压表应是G与R串联，改装后量程U＝IgRg＋IgR，可知R越大，量程越大，故正确选项为C.【答案】C4．用伏安法测电阻时，为了提高测量的精度，可在连接电路时，如图所示将电压表的一端P预留出来，使P分别跟a、b两点接触一下，同时注意观察电流表、电压表的示数，则下面的决定正确的是()①两次比较若电流表的示数变化显著，则P应接在a点②两次比较若电流表的示数变化显著，则P应接在b点③两次比较若电压表的示数变化显著，则P应接在a点④两次比较若电压表的示数变化显著，则P应接在b点A．只有①②④B．只有②③C．只有①④D．①②③④都正确【解析】如果两次比较电流表的示数变化显著，说明电压表的分流作用明显，则P应该在b点．如果两次比较电压表的示数变化显著，说明电流表的分压作用明显，则P应接在a点．故B项正确．【答案】B5．两个定值电阻R1、R2串联接在U＝12V的稳压直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1的两端，如图所示，电压表示数为8V，如果把它改接在R2的两端，则电压表的示数将()A．小于4VB．等于4VC．大于4V而小于8VD．等于或大于8V【解析】电压表指针偏转的角度取决于通过电压表电流的大小，电压表的示数为U＝IRV.当RV并联在R1两端时，a、b间电阻为R1与RV并联后的等效电阻，它将小于R1，因a、b间为8V，可推知R2R2两端时，R2与RV并联后的等效电阻将小于R2，故电压表的示数一定小于4V.【答案】A6．一个电压表由表头G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小，可采用的改进措施是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻【解析】若在R上再串一个电阻，只会导致电压表的内阻更大，读数比实际值更小，误差更大，不行；若在R上并联一个电阻，可以引起总电阻的减小，但若并联一个比R小得多的电阻，并联的总电阻也会比R小得多，会引起电压表的示数比实际值大，造成更大的误差．所以只能在R上并联一只比R大得多的电阻，使并联的总电阻稍小于R，可以满足要求．综上可知，选项D正确．【答案】D7．如图所示，电流表G的内阻不能忽略不计，R1、R2是两个可变电阻，当a、b间的电压为4V时，电流表的指针刚好满偏，当a、b间的电压为3V时，如果仍要使G的指针满偏，下列方法中可行的是()①保持R2不变，增大R1②增大R1，减小R2③保持R2不变，减小R1④增大R2，减小R1A．①②B．①④C．②③D．③④【解析】R1增大，可使G分得的电流增大，可行．R2减小，可使G上的电压增大，也可行．综上知，A...
