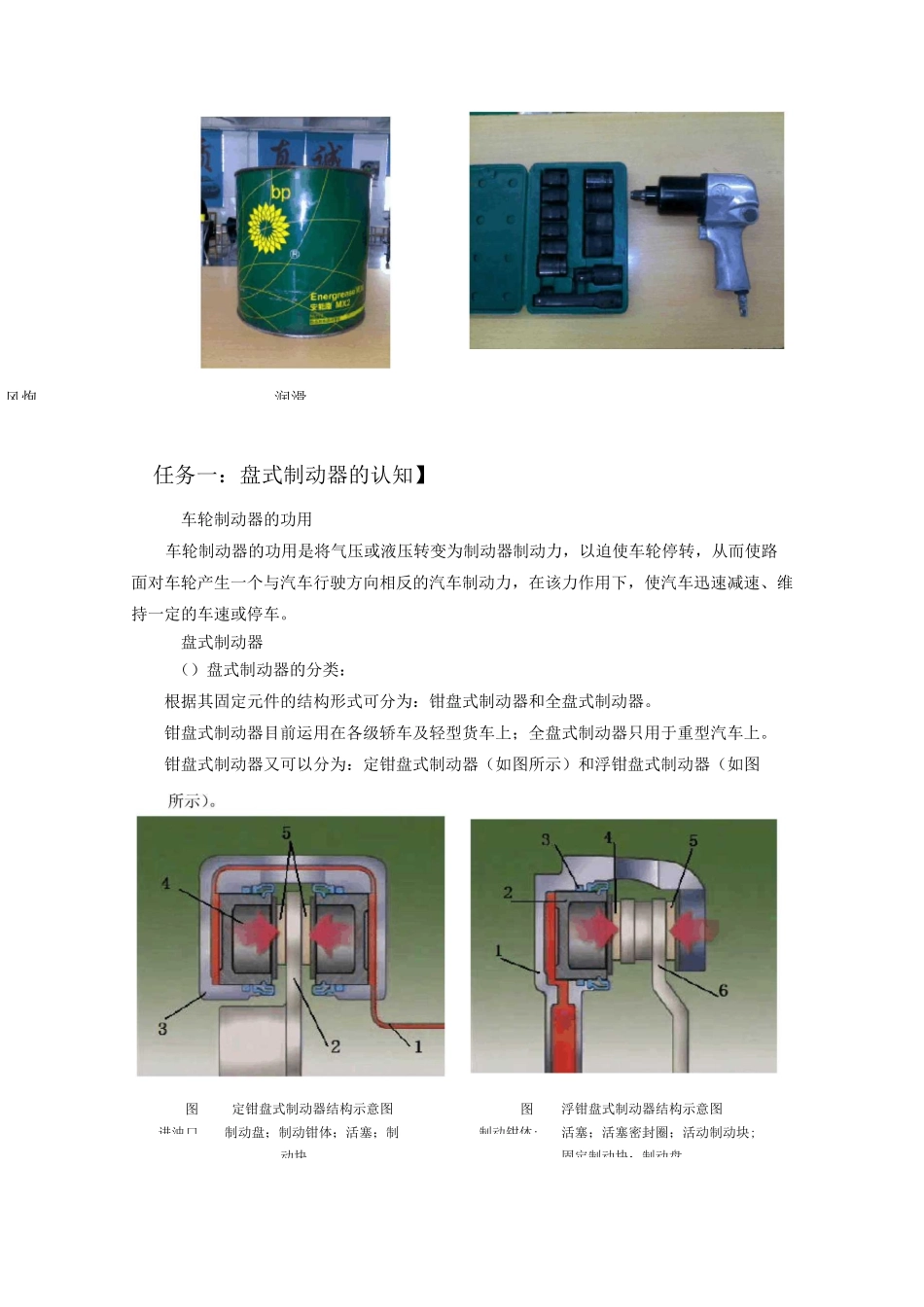

项目二盘式制动器的拆装与检查知识点】盘式制动系主要部件与工作原理【技能点】盘式制动器的检查盘式制动器的更换【参考学时及教学组织安排】本项目总学时为学时，其中理论教学课时；示范课时，学生练习课时。理论教学采用多媒体辅助教学，并结合实物讲解，使学生掌握盘式制动系主要部件与工作原理。实践教学采用项目教学法，根据实训设备的台套数，学生分组进行盘式制动器的检查和盘式制动器的更换的项目教学。老师讲解并示范操作步骤和注意事项，适时下达操作指令，并进行工位间巡视、检查、指导和纠正错误。【项目实施所需设备、器材】整车或者台架尖嘴鲤鱼世达工具一套抹布一字起扭力扳手风炮任务一：盘式制动器的认知】车轮制动器的功用车轮制动器的功用是将气压或液压转变为制动器制动力，以迫使车轮停转，从而使路面对车轮产生一个与汽车行驶方向相反的汽车制动力，在该力作用下，使汽车迅速减速、维持一定的车速或停车。盘式制动器（）盘式制动器的分类：根据其固定元件的结构形式可分为：钳盘式制动器和全盘式制动器。钳盘式制动器目前运用在各级轿车及轻型货车上；全盘式制动器只用于重型汽车上。钳盘式制动器又可以分为：定钳盘式制动器（如图所示）和浮钳盘式制动器（如图润滑图制动钳体;图进油口定钳盘式制动器结构示意图制动盘；制动钳体；活塞；制动块浮钳盘式制动器结构示意图活塞；活塞密封圈；活动制动块;固定制动块；制动盘()浮钳盘式制动器的构造浮钳盘式制动器主要有制动盘、内外摩擦衬块、制动钳壳体、制动钳支架、前制动轮缸活塞及弹簧等组成，结构如图所示。图一浮钳盘式制动器的结构示意图螺栓；橡胶衬套；塑料套；制动盘；制动钳支架；摩擦块；活塞防尘罩；油封；活塞；制动钳壳体()浮钳盘式制动器的工作原理①浮钳盘式制动器工作时，如图所示。踩下制动踏板，液压作用于制动轮缸时，制动轮缸内活塞移动，把制动钳内的摩擦衬块压向制动盘，同时，制动轮缸内也受到同样的液压，把制动钳朝制动盘方向推动，而位于相反一侧的制动摩擦衬块也压向制动盘，产生制动力，迫使制动盘停止转动。②浮钳盘式制动器不工作时，如图所示。放松制动踏板，制动轮缸内的液压消失，使原被推压在活塞上而产生变形的橡胶圈恢复原状，把活塞推回原位，使制动摩擦衬块与制动盘之间保持原有的间隙。任务二：盘式制动器的拆装与检查】车辆进入工位前，学生将工位卫生清理干净，排除障碍物，准备好相关的工具、物品、耗材等。将车辆停放在举升机的中央位置，号拉紧驻车制动装置，并将变速器置于空档，号分别将转向盘套、换挡手柄套、座椅套、地板垫递给号进行安装、铺设。号将一字起子递给号，号将车轮装饰罩拆下，并将其和一字起子递给号放好。号将风炮或车轮专用套筒递给号，号辅助号，号拆卸前注意风炮的旋转方向，拆卸时一只手握紧风炮，另一只手护在要拆卸的螺母周围，防止螺母掉落。号取下车轮，放在轮胎专用车或架子上。拆卸轮胎见图。注意：如在整车上学习，从步骤开始，如在台架上实习，从步骤开始。号拆下制动蹄上、下防振弹簧保持弹簧，并递给号放好。号递给号廿专用接头和棘轮扳手，如图所示号用工具拆下制动分泵定位螺栓，如图所示，号取下制动钳分泵，并挂好。图浮钳盘式制动器工作时图一浮钳盘式制动器不工作时图拆卸车轮图专用接头和棘轮扳手图拆下制动分泵定位螺栓号从支架上拆下两制动蹄，注意作好记号，并递给号放好。号把制动钳活塞压回到制动钳壳体内。在压回活塞之前，号应先将储油罐中的制动液抽出一部分，以免活塞回压时，引起制动液外溢，损坏车身油漆（或者用撬具插入制动蹄与制动盘的缝隙中，撬动制动蹄，使之离开制动盘，如图所示）。号递给号套筒、专用接头和棘轮扳手，号拆下制动钳固定支架（如图所示）以及制动盘与轮毂的连接螺钉，取下制动钳固定支架和制动盘并递给号放好。图加大制动间隙图拆卸制动钳固定支架固定螺栓检查制动盘外观是否有裂纹，不平现象（端面跳动不超过，制动盘正常厚度为，极限）；检查摩擦片厚度（如厚度小于，必须更换），检查制动活塞和缸筒间隙（如间隙大于时必须更换制动钳总成）。前轮制动器的清洁号用抹布清洁所有零件...
