干式变压器技术标技术参数VIP免费

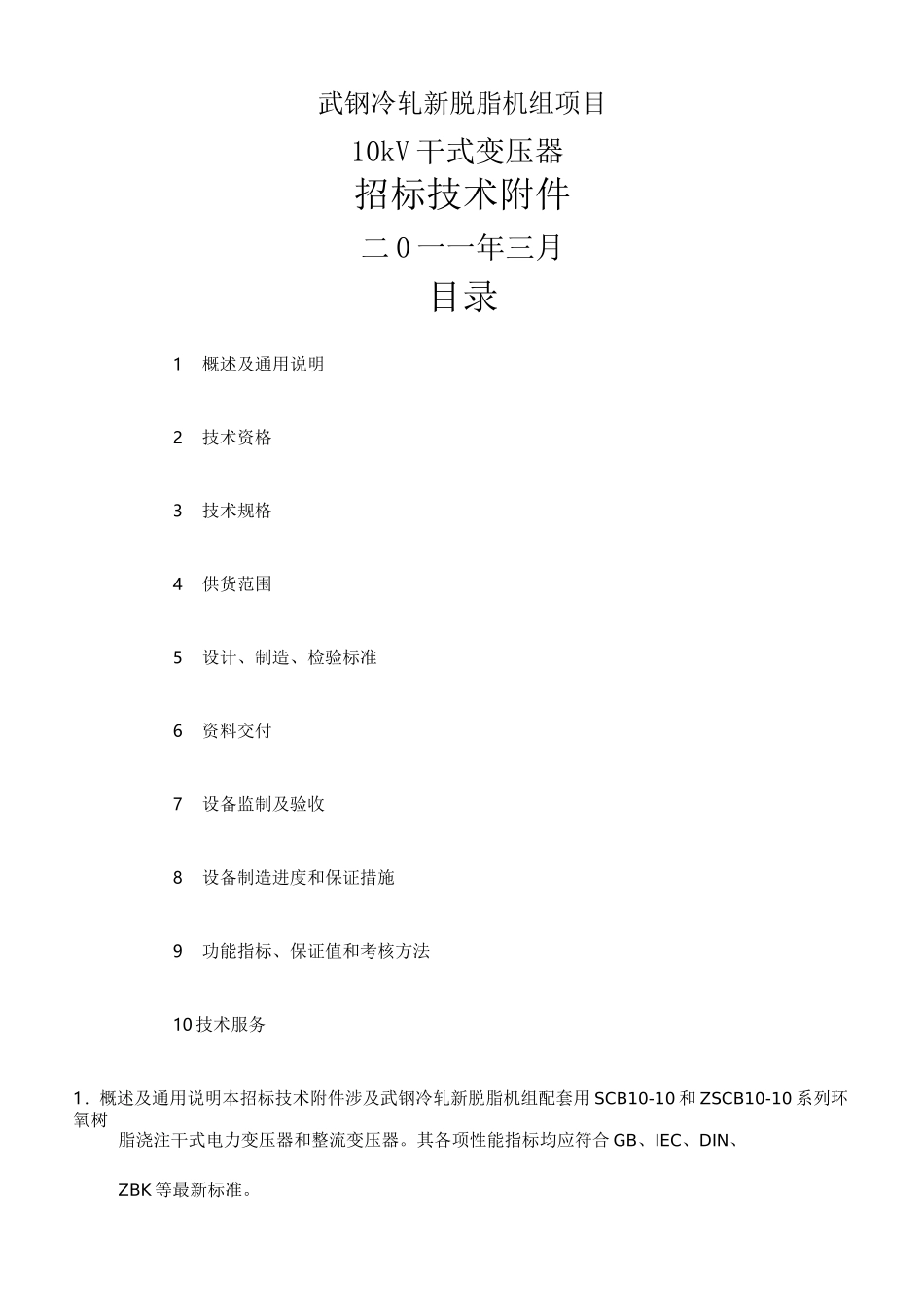

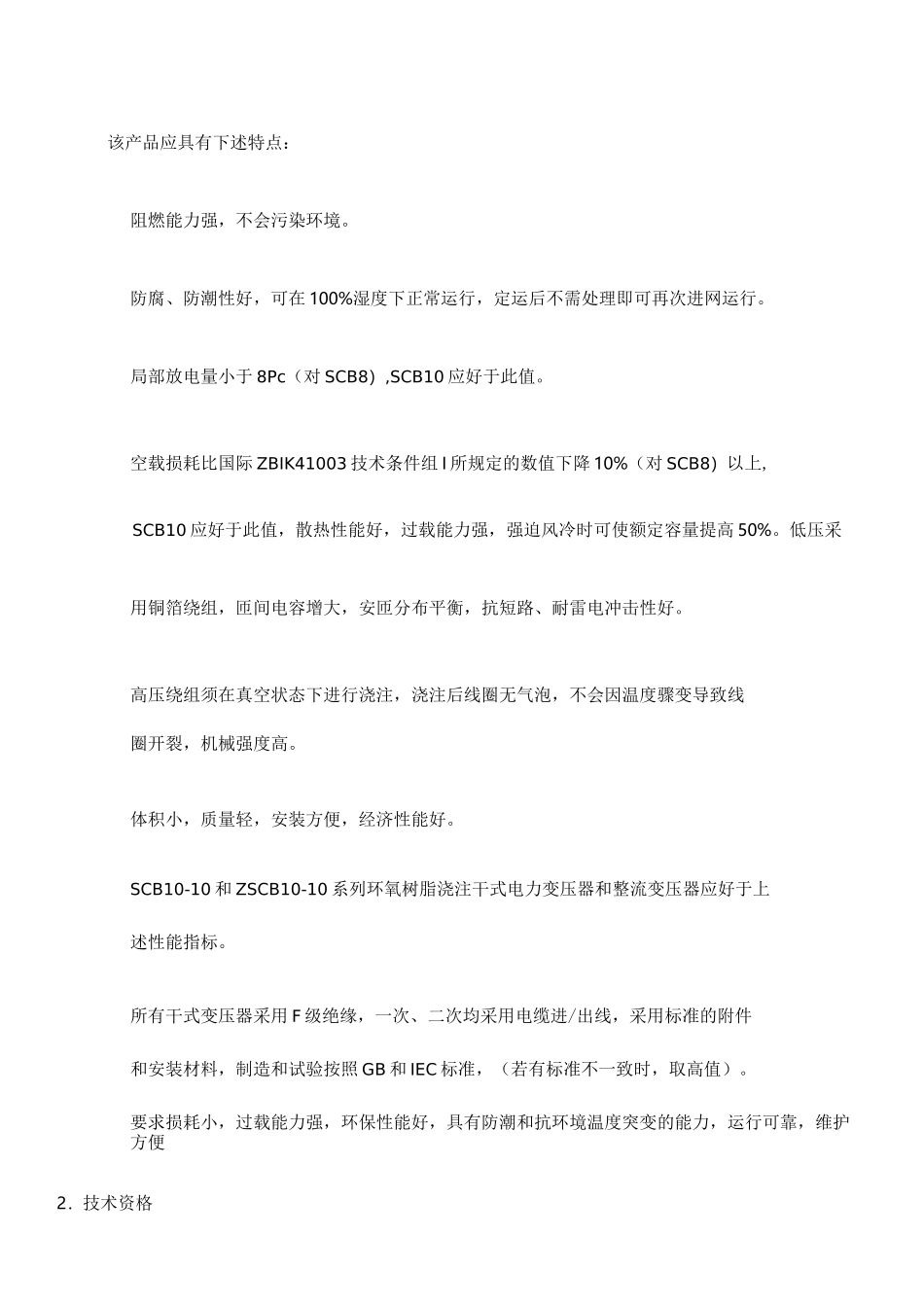

武钢冷轧新脱脂机组项目10kV干式变压器招标技术附件二0一一年三月目录1概述及通用说明2技术资格3技术规格4供货范围5设计、制造、检验标准6资料交付7设备监制及验收8设备制造进度和保证措施9功能指标、保证值和考核方法10技术服务1．概述及通用说明本招标技术附件涉及武钢冷轧新脱脂机组配套用SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器。其各项性能指标均应符合GB、IEC、DIN、ZBK等最新标准。该产品应具有下述特点：阻燃能力强，不会污染环境。防腐、防潮性好，可在100%湿度下正常运行，定运后不需处理即可再次进网运行。局部放电量小于8Pc（对SCB8）,SCB10应好于此值。空载损耗比国际ZBIK41003技术条件组I所规定的数值下降10%（对SCB8）以上,SCB10应好于此值，散热性能好，过载能力强，强迫风冷时可使额定容量提高50%。低压采用铜箔绕组，匝间电容增大，安匝分布平衡，抗短路、耐雷电冲击性好。高压绕组须在真空状态下进行浇注，浇注后线圈无气泡，不会因温度骤变导致线圈开裂，机械强度高。体积小，质量轻，安装方便，经济性能好。SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器应好于上述性能指标。所有干式变压器采用F级绝缘，一次、二次均采用电缆进/出线，采用标准的附件和安装材料，制造和试验按照GB和IEC标准，（若有标准不一致时，取高值）。要求损耗小，过载能力强，环保性能好，具有防潮和抗环境温度突变的能力，运行可靠，维护方便2．技术资格2.1卖方应具有生产干式变压器设备的经验和能力。2.2卖方应提交其过去参加和已建厂的厂名、厂址、性能指标，包括可靠性和可用性的数据，以及其提供设备实际所具有的特性指标和保证数值的证书，并具有切实可行的质量体系及管理制度。2.3卖方应提供所投标设备的生产（制造）的许可证。2.4卖方主要人员的资格：拥有执行本合同项目设备的管理、设计、试验、制造、工艺、质量控制与保证的能力。现场安装、调试和验收进行技术指导与服务的专业技术人员，必须具有参与同类设备制造、安装调试的经验和资质证书，或曾经担任过同类设备设计、试验、制造工艺、质量控制、安装、调试和验收的人员。2.5卖方具有所需的厂房、足够的工艺设备和生产能力，有足够的检验、试验和化验设备，能按合同规定的质量和进度要求实施并全面完成被授予的合同。2.6卖方必须是国家计量合格单位，具有电流、电压、电阻、绝缘测量、继电保护、耐电压、误动作等检验装置和具有相关资质能力的人员。2.7卖方投标者正在履约的项目和准备承诺的项目不得影响到本投标设备按期保质完成与交货。2.8卖方应提供已经制造的上述设备运行使用的买方证明或鉴定证明。2.9分包制造、外购件、外委件规定291本合同设备不得分包或转包，必须在卖方厂内完成设备制造292如有特殊部件需要分供时，卖方应在投标书中明确提出拟分供的项目、范围、初步拟选择的（可以初选数个）分供方的名称，提供分供方相关的资质证明文件（其中包括材料供应厂家的资质文件），并按要求提交一份卖方与分供方之间的合作意向协议书，报买方审核认可。293分供方应具有制造分供项目的经验、技术、设备、设施、工艺和质量控制能力。2.10卖方须提交证明其投标设备制造和技术服务符合招标文件规定的合格性及一致性的文件，并作为其投标文件的一部分。分供方应对设备在设计、材料与外购件采购、设备制造、检验、装配调试、包装出厂等全过程的所有阶段负责，根据IS09000的标准采取了质量保证和质量控制措施,确保设计、材料、加工、尺寸、质量、包装等的正确性和准确性。3•技术规格3.1.使用条件3.1.1环境条件3.1.1.1周围空气温度（户内）最高温度：45?C最低温度：—10?C3.1.1.2海拔高度：<1000m3.1.1.3夏季月平均湿度最高值：79%3.1.1.4地震烈度：7度3.1.1.5年平均温度：21.8?C3.1.2工程条件3.121电源系统概况额定电压：10kV±10%相数：3P./N/PE变压器二次侧空载电压0・4kV,0.69kV系统额定频率：50Hz频率变动：系统非瞬时性运行频率范围：49-51Hz系统中性点接地方式：电阻接地3.1.2.2安装地点：户内3.2.主要技术条件3.2.1主要技术规格见下表：表一：10kV三相干式整流/动力变...
