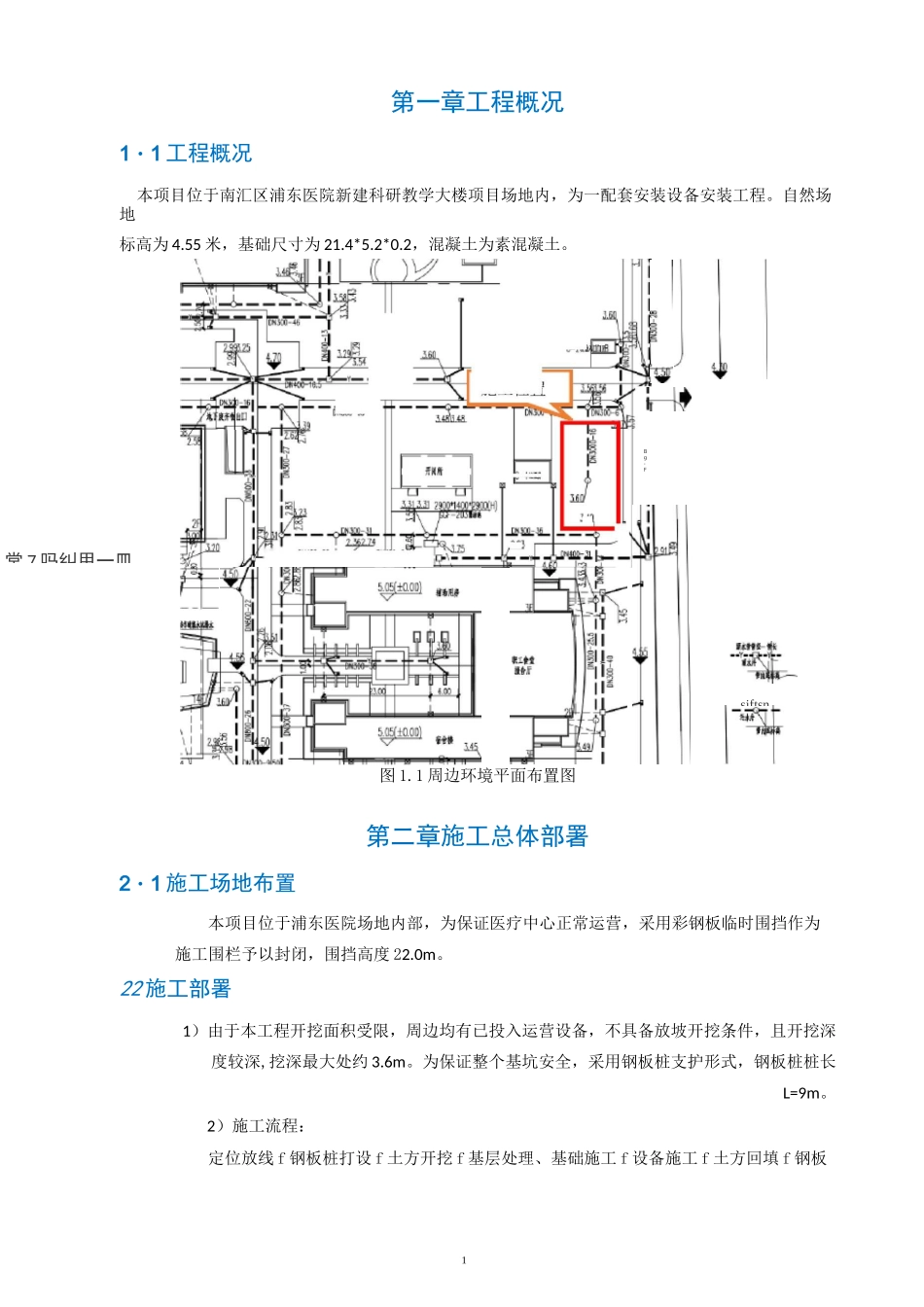

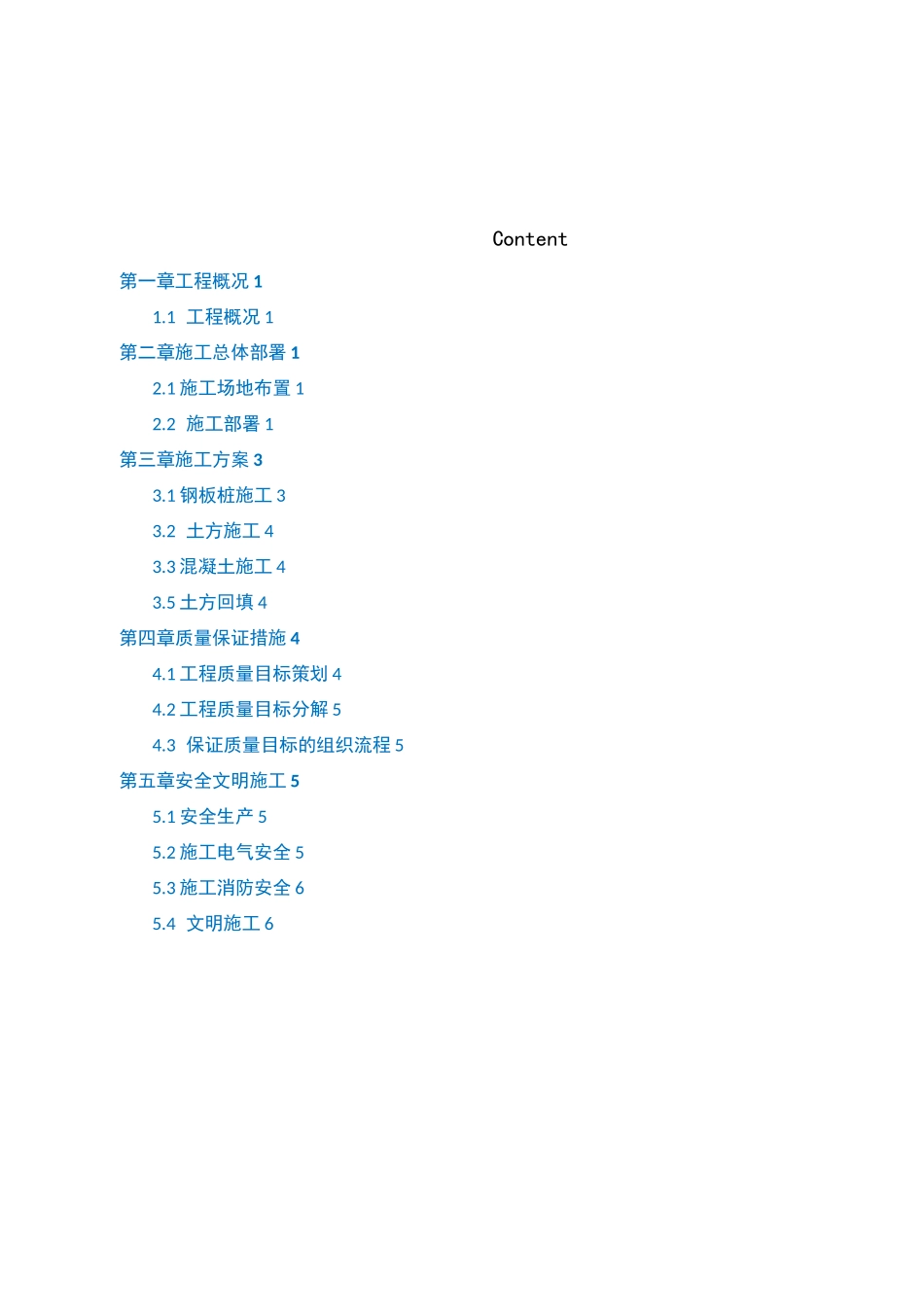

浦东医院新建科研教学大楼项目雨水回收系统基础专项施工方案工程名称：浦东医院新建科研教学大楼项目雨水回收系统施工单位：阳昕环保科技（上海）有限公司Content第一章工程概况11.1工程概况1第二章施工总体部署12.1施工场地布置12.2施工部署1第三章施工方案33.1钢板桩施工33.2土方施工43.3混凝土施工43.5土方回填4第四章质量保证措施44.1工程质量目标策划44.2工程质量目标分解54.3保证质量目标的组织流程5第五章安全文明施工55.1安全生产55.2施工电气安全55.3施工消防安全65.4文明施工61DHXC-施工位[1-1第一章工程概况1・1工程概况本项目位于南汇区浦东医院新建科研教学大楼项目场地内，为一配套安装设备安装工程。自然场地标高为4.55米，基础尺寸为21.4*5.2*0.2，混凝土为素混凝土。图1.1周边环境平面布置图第二章施工总体部署2・1施工场地布置本项目位于浦东医院场地内部，为保证医疗中心正常运营，采用彩钢板临时围挡作为施工围栏予以封闭，围挡高度22.0m。22施工部署1）由于本工程开挖面积受限，周边均有已投入运营设备，不具备放坡开挖条件，且开挖深度较深,挖深最大处约3.6m。为保证整个基坑安全，采用钢板桩支护形式，钢板桩桩长L=9m。2）施工流程：定位放线f钢板桩打设f土方开挖f基层处理、基础施工f设备施工f土方回填f钢板常7吗纠用一皿Bg-Fsiftsn2桩拔除f路面恢复3丄況2酬；土方砒工况3»止槪或曄吐汇井嫌黯工砧翻：斓土融憲躺、弃牍睥硝施工井蛭站4第三章施工方案3.1钢板桩施工3.1.1定位放线放出结构准确的灰线，按图纸定好围护内边线，每隔10米钉一控制样桩，并拉线后作为打拉森桩的方向线。在方向线下撒石灰粉，确保桩打在一条直线上，方便后续施工。3.1.2钢板桩打设进桩时把桩卸到打拔机附近（6米范围之内），打拔机把桩夹起后吊到打桩灰线上空，两辅助工用夹具辅助打拔机对好方向，再沿灰线插入土体。沉桩前将PC-450机械手放挂一根保险钢丝绳，用钢丝绳扣好拉森桩，利用机械手吊起拉森桩，并使之垂直，使机械手夹口咬住拉森桩，启动机械手上的夹紧按钮夹紧拉森桩，吊至样桩位置插入桩位。松开夹紧器校正桩身垂直度并重新夹紧，启动控制器按钮，机械手开始工作，慢慢往下打（必须确保桩身垂直），将桩振入地下至要求标高。依次打入所有拉森桩。小齿口拉森钢板桩施工采用逐根式屏封打法，即小齿口搭接，形成止水屏封。本工程采用的FSP-W型拉森钢板桩，根据桩长，具体打法为第一根打入时直接打到设计标高，同样第二根桩吊起后对好前一根桩的齿口振入，打到前一根桩的标高后停止。如后续钢板桩打入时将前一根钢板桩连带跟进，则前面的钢板桩用钢筋临时焊接，防止跟进。3.1.3钢板桩的拔除钢板桩的拔出选用先进的履带式液压打拔桩机，钢板桩拔出时拔桩机尽量少振动，减少对周围土体的扰动，先用打拔桩机夹住钢板桩头部振动1min〜2min,使钢板桩周围的土松动,减少土体对桩的摩阻力，然后慢慢的往上振拔，拔桩时注意桩机的负荷情况，发现上拔困难或拔不上来时，应停止拔桩，可先行往下施打少许，再往上拔，如此反复可将桩拔出来，拔出后的桩堆放在基坑两侧，并及时运走。拔桩时，在机械手上挂一根保险钢丝绳，放下机械手夹口使之咬住拉森桩上口，夹紧拉森桩，用钢丝蝇捆住拉森桩并用卸扣锁好后开始提升。拔出拉森桩后将其慢慢放下。拔除钢板桩时应注意事项：（1）利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。（2）拔桩起点和顺序：对封闭式拉森钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。（3）振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。（4）对引拔阻力较大的拉森钢板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过1.5h。3.1.4接缝处理拉森桩拔出后，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给5已施工的地下结构带来危害，并影响临近原有建筑物或构筑物等的安全。设法减少拔桩带土十分重要，根据业主要求，在拔出钢板桩后，空隙应及时注浆充填密...
