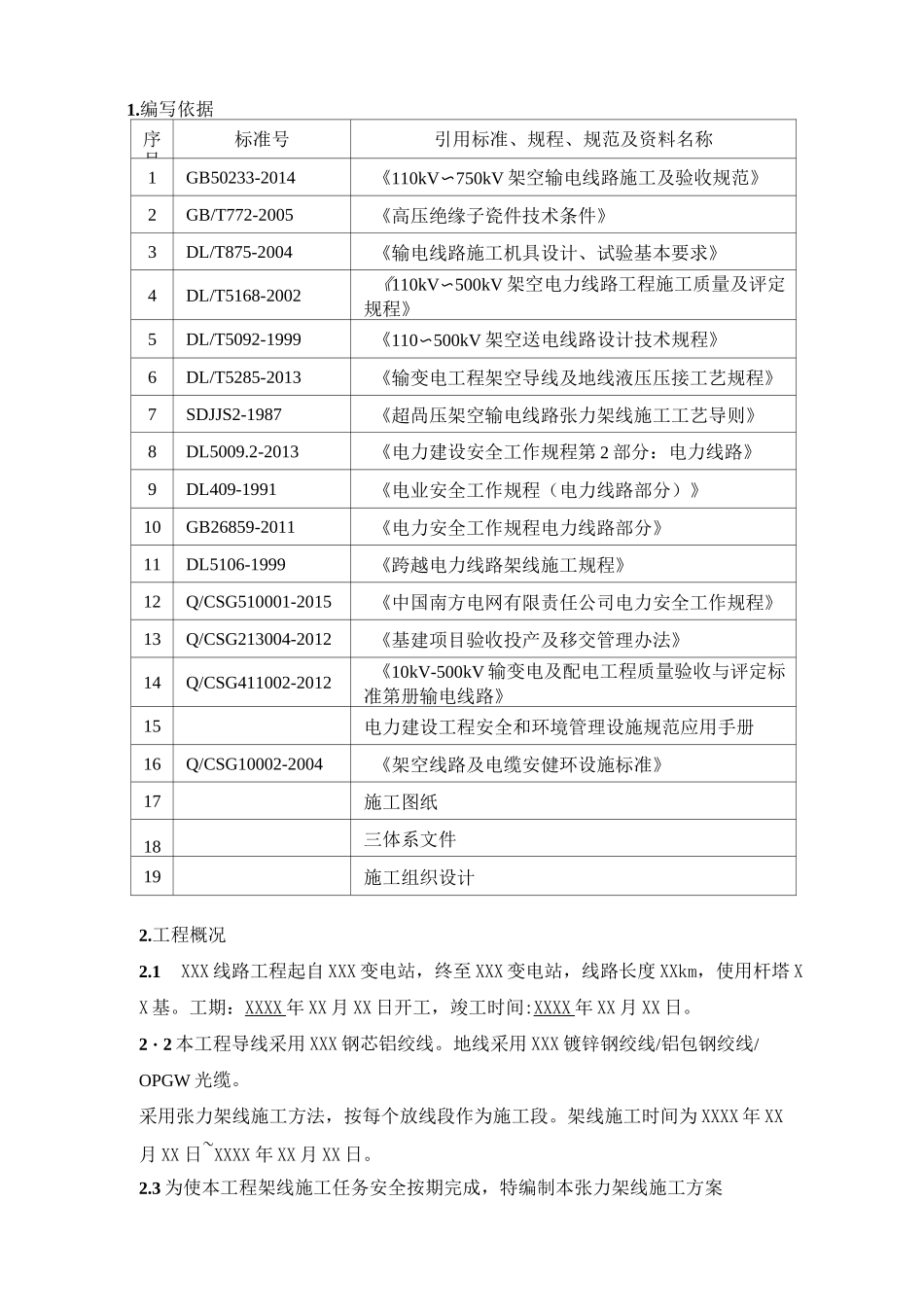

XXX线路工程张力架线施工方案XXX公司XXXX年XX月—WORD格式一可编辑---1.编写依据序号标准号引用标准、规程、规范及资料名称1GB50233-2014《110kV〜750kV架空输电线路施工及验收规范》2GB/T772-2005《高压绝缘子瓷件技术条件》3DL/T875-2004《输电线路施工机具设计、试验基本要求》4DL/T5168-2002《110kV〜500kV架空电力线路工程施工质量及评定规程》5DL/T5092-1999《110〜500kV架空送电线路设计技术规程》6DL/T5285-2013《输变电工程架空导线及地线液压压接工艺规程》7SDJJS2-1987《超咼压架空输电线路张力架线施工工艺导则》8DL5009.2-2013《电力建设安全工作规程第2部分：电力线路》9DL409-1991《电业安全工作规程（电力线路部分）》10GB26859-2011《电力安全工作规程电力线路部分》11DL5106-1999《跨越电力线路架线施工规程》12Q/CSG510001-2015《中国南方电网有限责任公司电力安全工作规程》13Q/CSG213004-2012《基建项目验收投产及移交管理办法》14Q/CSG411002-2012《10kV-500kV输变电及配电工程质量验收与评定标准第册输电线路》15电力建设工程安全和环境管理设施规范应用手册16Q/CSG10002-2004《架空线路及电缆安健环设施标准》17施工图纸18三体系文件19施工组织设计2.工程概况2.1XXX线路工程起自XXX变电站，终至XXX变电站，线路长度XXkm，使用杆塔XX基。工期：XXXX年XX月XX日开工，竣工时间:XXXX年XX月XX日。2・2本工程导线采用XXX钢芯铝绞线。地线采用XXX镀锌钢绞线/铝包钢绞线/OPGW光缆。采用张力架线施工方法，按每个放线段作为施工段。架线施工时间为XXXX年XX月XX日~XXXX年XX月XX日。2.3为使本工程架线施工任务安全按期完成，特编制本张力架线施工方案—WORD格式一可编辑---3.施工组织措施3.1施工组织结构工作负责人：XXX电话：XXX技术负责人：XXX电话：XXX安全负责人：XXX电话：XXX工作班人员：X个班组，技工XX人，辅助工XX人，共XX人（包括放线准备、导地线展放、紧线、平衡挂线、附件安装、压接等人员）职责：工作负责人：全面负责组织、指挥工作班人员安全开展本次架线施工的各项工作，完成本工程架线施工任务。技术负责人：负责对本项工作提出技术方案并交底，助工作负责人的工作，解决现场技术问题，检查督促各项施工技术措施的落实。安全负责人：负责对施工现场的安全教育和监督，督促各项安全措施的落实，及时制止违反安规等规章制度的行为和现象。施工人员：服从工作负责人的指挥，正确佩戴和使用劳保防护用品，按照施工工艺标准、遵守安全操作规程按时完成工作负责人所安排的工作任务。3.2施工组织分工第一组：放线准备组长：XXX组员：XXX、XXX等XX人负责搭设跨越架、悬挂瓷瓶及放线滑车、布置牵张场地、挖埋临锚等准备工作。第二组：放紧线、压接组长：XXX组员：XXX、XXX等XX人负责展放导引绳/牵引绳、展放导地线、压接、紧线等放紧线工作。第三组：附件安装组长：XXX组员：XXX、XXX等XX人负责导地线平衡/半平衡挂线、安装悬垂线夹、防振锤、间隔棒、跳线等附件安装工作。4施工技术措施4.1保证安全的技术措施4.1.1工作地点：XXX线路#XX〜#XX。4.1.2重要交叉跨（穿）越施工须报审施工方案，向被跨越物管理部门（单位）办理相应施工审批手续，批准后施工前完善相应的安全技术措施。表4-1本工程须办施工手续的交叉跨越情况表序号放线段跨越挡被跨越物名称跨越放线方法需否停电及停电方式备注1#xx〜#xx#xx~#xx10kVXX线#XX~#XX2#xx〜#xx#xx~#xx35kVXX线#XX~#XX3#XX~#XX#xx~#xx220kVXX线（穿越）4#xx~#xx#xx~#xxXX高速公路5#xx~#xx#xx~#xxXX江/河（河流）••••••••••••••••••说明：“跨越放线方法”主要指搭跨越架或悬索跨越架、无跨越架；“需否停电及停电方式”指；不停电、全停、白停昼送、搭架停放紧线不停等几种情形；穿越电力线时视情况须明确是否退出重合闸；跨越河流时须明确是否封航。4.1.3须搭设跨越架的按已报批的专项方案搭设跨越架。4.1.4涉及停电工作严格履行工作票手续，正确落实停电、验电、挂接地线及悬挂标示牌等措施（要写明工作地点、一次设备停电范围及应装设的地线，如需相应变电站停电时，要写清停电的开关及刀闸、悬挂...
