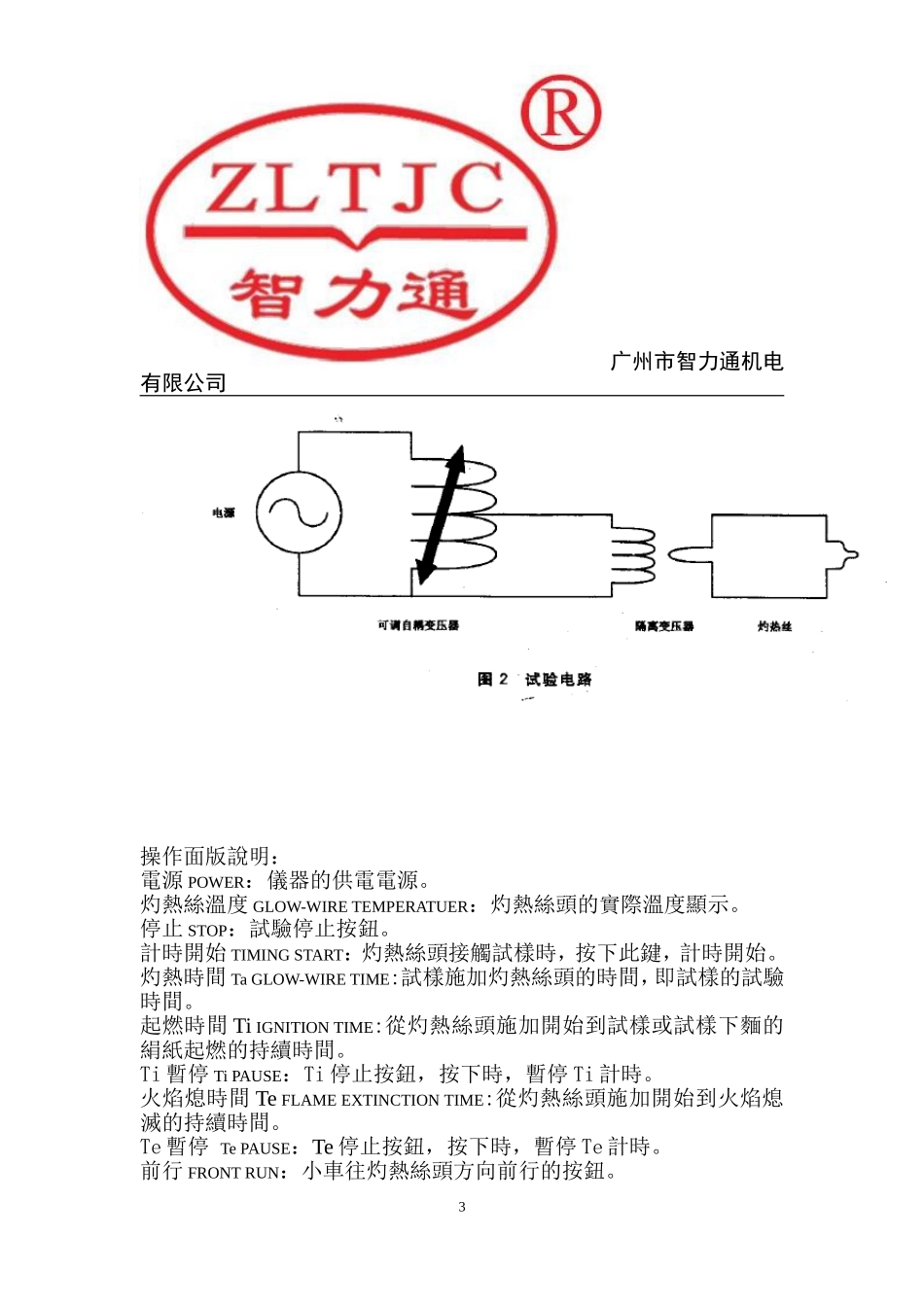

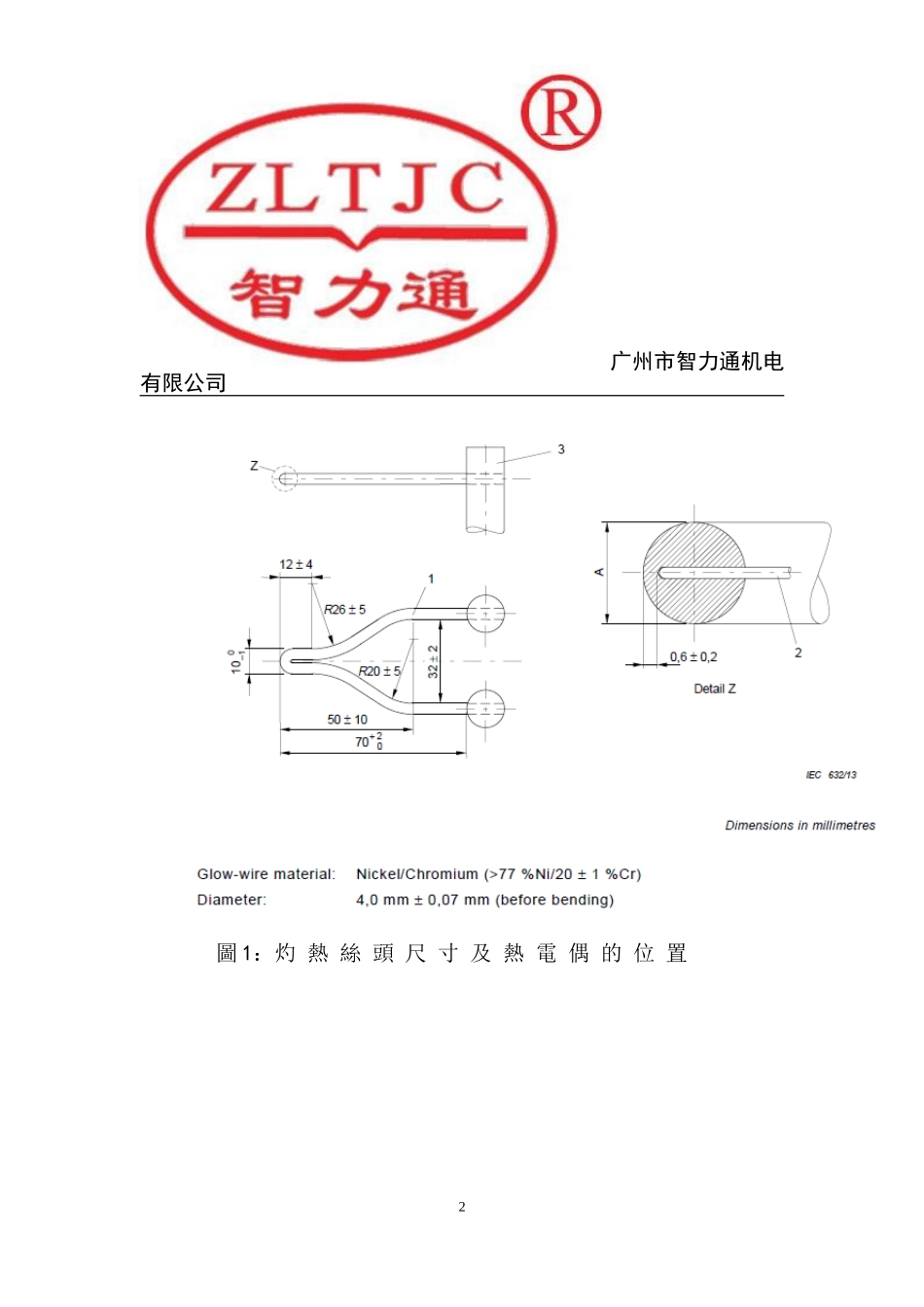

广州市智力通机电有限公司ZLT-GTR灼熱絲試驗儀一、產品概述:灼熱絲試驗儀根據IEC60695-2-10：2013、IEC60335、IEC60598等標準中“灼熱絲試驗方法”的要求設計製造，模擬灼熱元件或超載電阻之類的熱源或點火源在短時間所造成的熱應力影響著火危險性，適用於電工電子產品、家用電器及其材料進行著火危險試驗，也用於無火焰引燃源著火試驗，以測定相關材料的灼熱絲起燃溫度和可燃性、耐燃指數。本儀器採用全新的設計理念，在實現定位精准的同時，又實現了更換試樣後快速地調整，真正達到了操作簡單、方便的要求；配備多功能高精度數字儀錶，能夠更加即時、準確地反映相關參數的真實情況，達到科學研究方面的需求，遠遠超過同類產品；考究的用料，扎實的做工，穩定的性能，優異的品質，讓試驗工作變得輕鬆，使試驗結果更加科學。二、主要技術參數:1供電電源220V50Hz熱電偶NiCrφ1mm,K型計時裝置9999X0.1S灼熱絲Φ4mm，Ni/Cr(80/20)，尺寸按IEC60695-2-10圖1要求製作（見圖1）溫度傳感延時1.7S接近速度約13mm/S溫度範圍0～1100℃試樣壓力1±0.2N溫控器16A/D±0.05%限壓深度7mm溫度校準960±15℃燃燒箱體積0.5立方，內壁黑色試樣離箱體>120mm符合標準：IEC60695-2-10：2013、GB5169、GB4706.1、IEC60335、IEC60598广州市智力通机电有限公司圖1：灼熱絲頭尺寸及熱電偶的位置2广州市智力通机电有限公司操作面版說明：電源POWER：儀器的供電電源。灼熱絲溫度GLOW-WIRETEMPERATUER：灼熱絲頭的實際溫度顯示。停止STOP：試驗停止按鈕。計時開始TIMINGSTART：灼熱絲頭接觸試樣時，按下此鍵，計時開始。灼熱時間TaGLOW-WIRETIME:試樣施加灼熱絲頭的時間，即試樣的試驗時間。起燃時間TiIGNITIONTIME:從灼熱絲頭施加開始到試樣或試樣下麵的絹紙起燃的持續時間。Ti暫停TiPAUSE：Ti停止按鈕，按下時，暫停Ti計時。火焰熄時間TeFLAMEEXTINCTIONTIME:從灼熱絲頭施加開始到火焰熄滅的持續時間。Te暫停TePAUSE：Te停止按鈕，按下時，暫停Te計時。前行FRONTRUN：小車往灼熱絲頭方向前行的按鈕。3广州市智力通机电有限公司複位RESET：小車回到原位的按鈕。排氣扇FAN：試驗停止後，按下此鍵，排氣扇打開，排出箱內氣體。加熱開始HEATINGSTART：啟動電流按鈕，再調節“電流調節”，灼熱絲頭開始加熱。照明LIGHT：箱內照明開關。加熱電流HEATINGCURRENT：加熱電流的顯示值。電流保護CURRENTPROTECTION：2.5A熔斷器，加熱回路的保護。電流調節ELECTRICITYADJUST：對灼熱絲頭進行加熱的電流調節旋鈕。以上當中，Ti暫停、Te暫停、加熱開始、排氣扇等按鈕為帶扣按鈕，按一下為動作，如需結束動作，則需再按一次即可。三、溫度測量系統的校驗：1.按“複位”鈕使夾具遠離灼熱絲。2.将标准要求的银箔放在灼热丝头的顶端中心位置。3.按“加热开始”钮，缓缓地把电流调节至适当值(见附表)，直到银箔熔化，此时温度表所示值应为相关标准要求的960±10℃。4.温度校验完成后，热清理银残留物。5.弹起“加热开始”钮，关闭电源。以上校验是在每次更换灼热丝头或热电偶后、或对试验结果有质疑时，进行的校验。四、試驗前準備在試驗前，請詳細閱讀相關標準，以便正確操作儀器及獲取正確的試驗結果。1.將預處理好的試樣安裝在夾具4广州市智力通机电有限公司上，使灼熱絲頂端在其中心位。2.按“前行”鈕，當試樣與灼熱絲剛接觸時，立即按“停止”鈕。3.調整自動計時位置：緩緩調整接近開關移向夾具，當指示燈亮的時停下並將其下麵的螺絲擰緊。4.按“複位”，使夾具離開灼熱絲。5.按“前行”鈕，確認試樣在與灼熱絲剛接觸時自動停下並計時。6.按“複位”，使夾具退回。7.根據標準要求，在灼熱絲頭下方200±5㎜處放置松木板，絹紙放在松木板上面（松木板由提供的託盤架支承，高度可通過4個腳鬆緊來調節），以準備評定試樣燃燒結果。五、試驗操作:1.設定時間參數，確認“Ti暫停”鈕與“Te暫停”鈕已彈起。2.按“加熱開始”鈕，慢慢加大電流（通過調壓器），（加大電流時切忌將電流值一下子調至所需值，這樣會影響熱電偶的使用壽命）把電流調節至適當值(见下表)，使溫度達到試驗要求。溫度在電流調節1分鐘後才能達到穩定。3.溫度穩...
