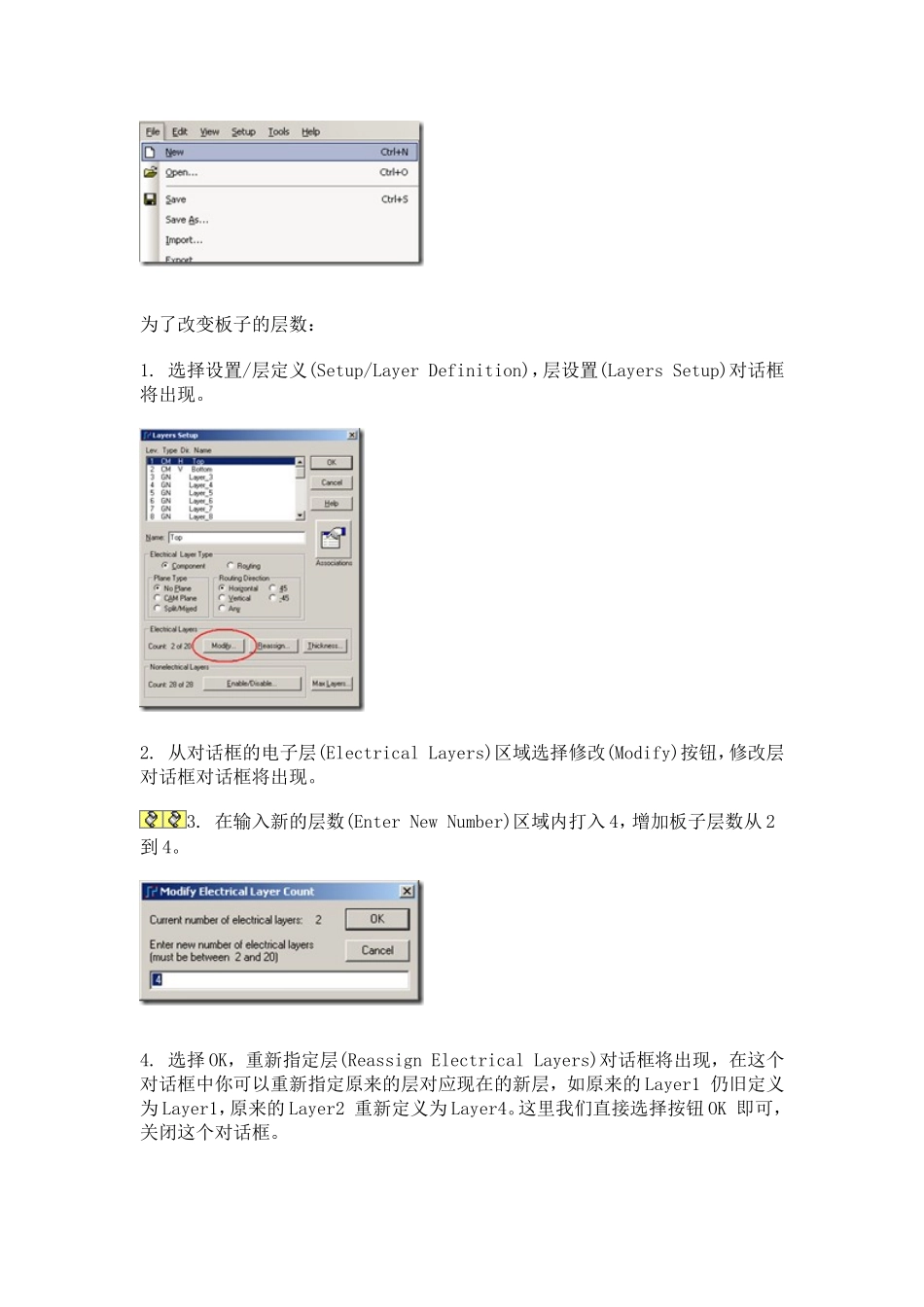

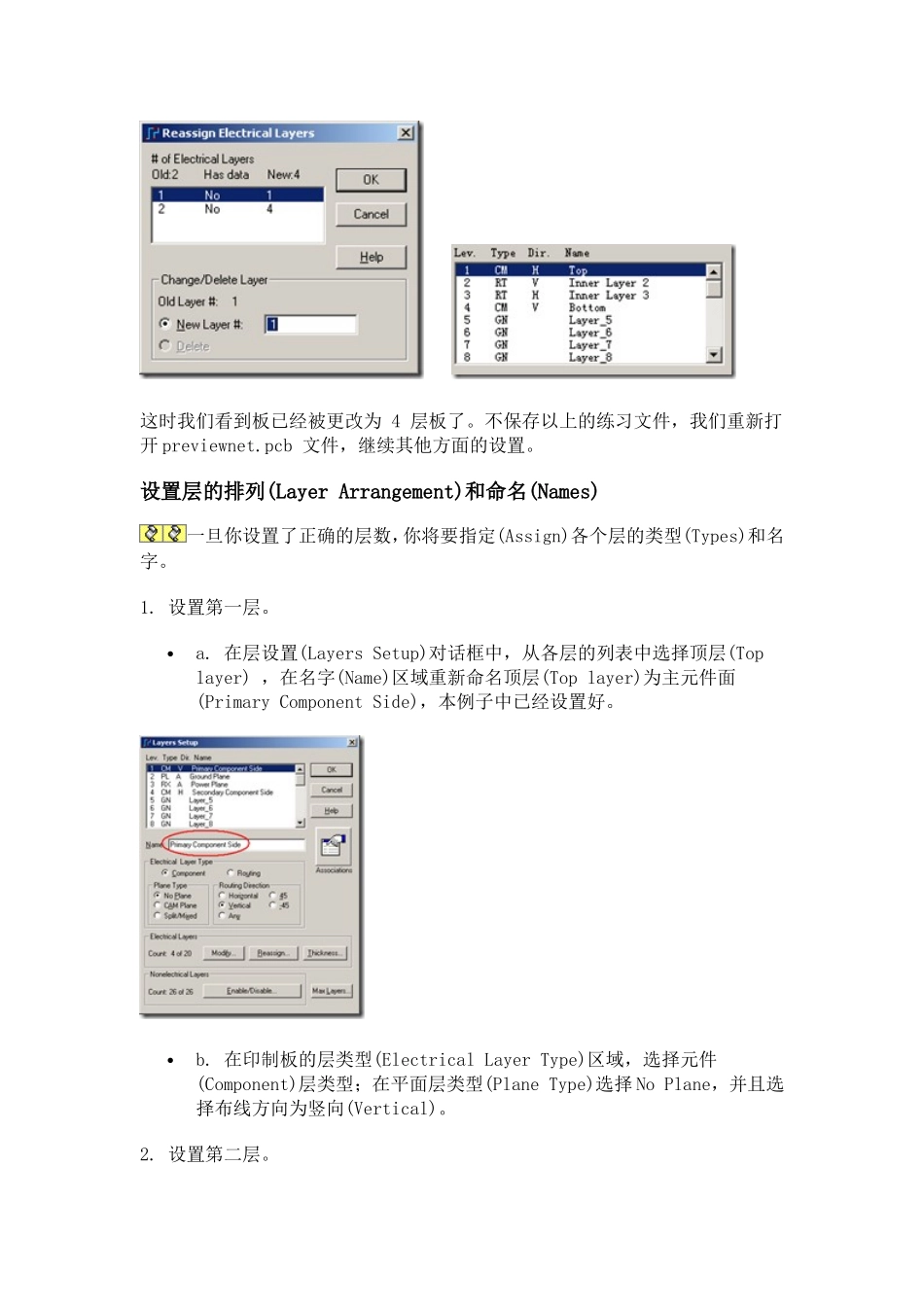

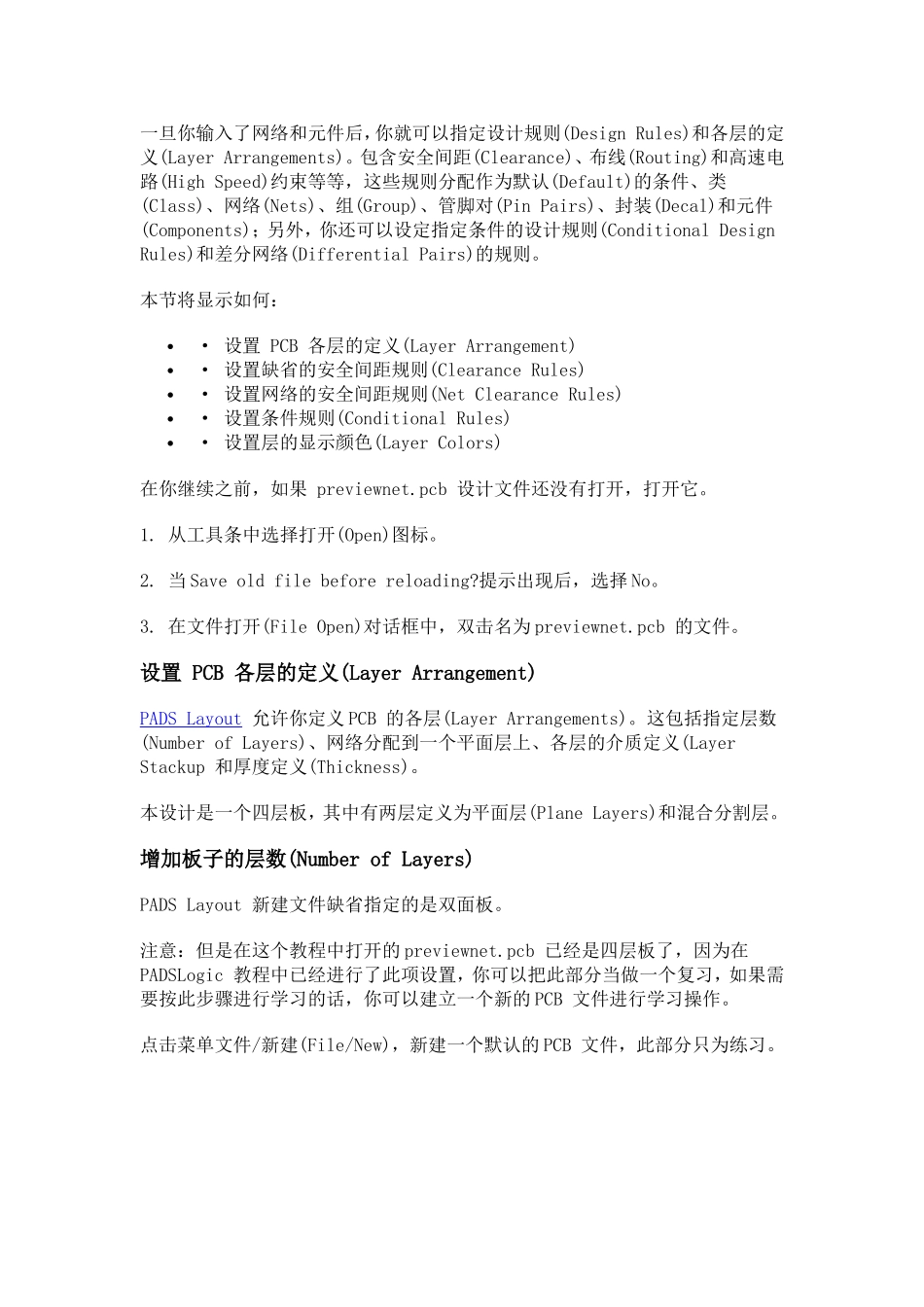

一旦你输入了网络和元件后,你就可以指定设计规则(DesignRules)和各层的定义(LayerArrangements)。包含安全间距(Clearance)、布线(Routing)和高速电路(HighSpeed)约束等等,这些规则分配作为默认(Default)的条件、类(Class)、网络(Nets)、组(Group)、管脚对(PinPairs)、封装(Decal)和元件(Components);另外,你还可以设定指定条件的设计规则(ConditionalDesignRules)和差分网络(DifferentialPairs)的规则。本节将显示如何:·设置PCB各层的定义(LayerArrangement)·设置缺省的安全间距规则(ClearanceRules)·设置网络的安全间距规则(NetClearanceRules)·设置条件规则(ConditionalRules)·设置层的显示颜色(LayerColors)在你继续之前,如果previewnet.pcb设计文件还没有打开,打开它。1.从工具条中选择打开(Open)图标。2.当Saveoldfilebeforereloading?提示出现后,选择No。3.在文件打开(FileOpen)对话框中,双击名为previewnet.pcb的文件。设置PCB各层的定义(LayerArrangement)PADSLayout允许你定义PCB的各层(LayerArrangements)。这包括指定层数(NumberofLayers)、网络分配到一个平面层上、各层的介质定义(LayerStackup和厚度定义(Thickness)。本设计是一个四层板,其中有两层定义为平面层(PlaneLayers)和混合分割层。增加板子的层数(NumberofLayers)PADSLayout新建文件缺省指定的是双面板。注意:但是在这个教程中打开的previewnet.pcb已经是四层板了,因为在PADSLogic教程中已经进行了此项设置,你可以把此部分当做一个复习,如果需要按此步骤进行学习的话,你可以建立一个新的PCB文件进行学习操作。点击菜单文件/新建(File/New),新建一个默认的PCB文件,此部分只为练习。为了改变板子的层数:1.选择设置/层定义(Setup/LayerDefinition),层设置(LayersSetup)对话框将出现。2.从对话框的电子层(ElectricalLayers)区域选择修改(Modify)按钮,修改层对话框对话框将出现。3.在输入新的层数(EnterNewNumber)区域内打入4,增加板子层数从2到4。4.选择OK,重新指定层(ReassignElectricalLayers)对话框将出现,在这个对话框中你可以重新指定原来的层对应现在的新层,如原来的Layer1仍旧定义为Layer1,原来的Layer2重新定义为Layer4。这里我们直接选择按钮OK即可,关闭这个对话框。这时我们看到板已经被更改为4层板了。不保存以上的练习文件,我们重新打开previewnet.pcb文件,继续其他方面的设置。设置层的排列(LayerArrangement)和命名(Names)一旦你设置了正确的层数,你将要指定(Assign)各个层的类型(Types)和名字。1.设置第一层。a.在层设置(LayersSetup)对话框中,从各层的列表中选择顶层(Toplayer),在名字(Name)区域重新命名顶层(Toplayer)为主元件面(PrimaryComponentSide),本例子中已经设置好。b.在印制板的层类型(ElectricalLayerType)区域,选择元件(Component)层类型;在平面层类型(PlaneType)选择NoPlane,并且选择布线方向为竖向(Vertical)。2.设置第二层。a.选择第二层、中间层(InnerLayer2),重新命名为地平面层(GroundPlane)。b.改变平面层类型(PlaneType)到CAM平面层(CAMPlane)。一旦某一层结合到平面层(PlaneLayer),分配网络(AssignNets)按钮将出现在对话框中。c.点击分配网络(AssignNets)按钮,平面层网络(PlaneLayerNets)对话框将出现。d.从所有网络(AllNets)列表中选择GND网络。e.选择添加(Add)按钮,分配GND网络到地线平面层(GroundPlanelayer)。f.选择OK。g.设置布线方向(RoutingDirection)为任意(Any)。3.设置第三层。a.选择第三层、InnerLayer3,并且重新命名它为电源平面层(PowerPlane)。b.改变平面层类型(Type)为混合平面层(MixedPlane)。c.选择分配网络(AssignNets)按钮。d.从所有网络(AllNets)列表中选择+5V和+12V网络,并且选择添加(Add)按钮,分配网络到电源平面层(PowerPlanelayer)。e.选择OK。f.设置布线方向(RoutingDirection)为任意(Any)。4.设置底层a.选择第四层、Bottom,并且重新命名为次元件面(SecondaryComponentSide)。b.在印制板的层类型(ElectricalLayerType)区域,选择元件(Component)...
