第4章 涂料用颜料1VIP免费

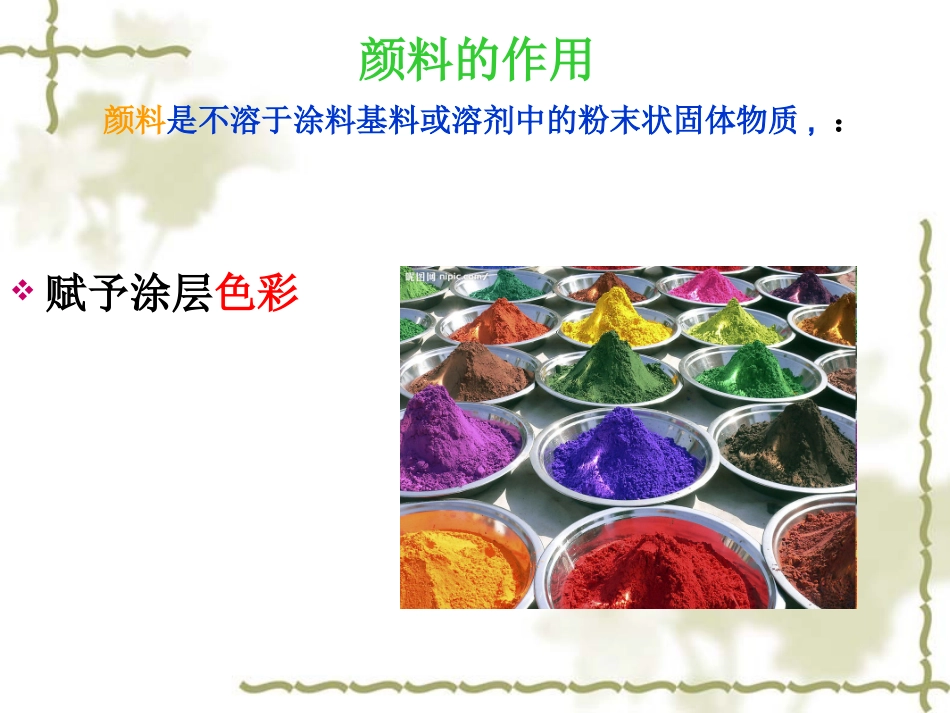

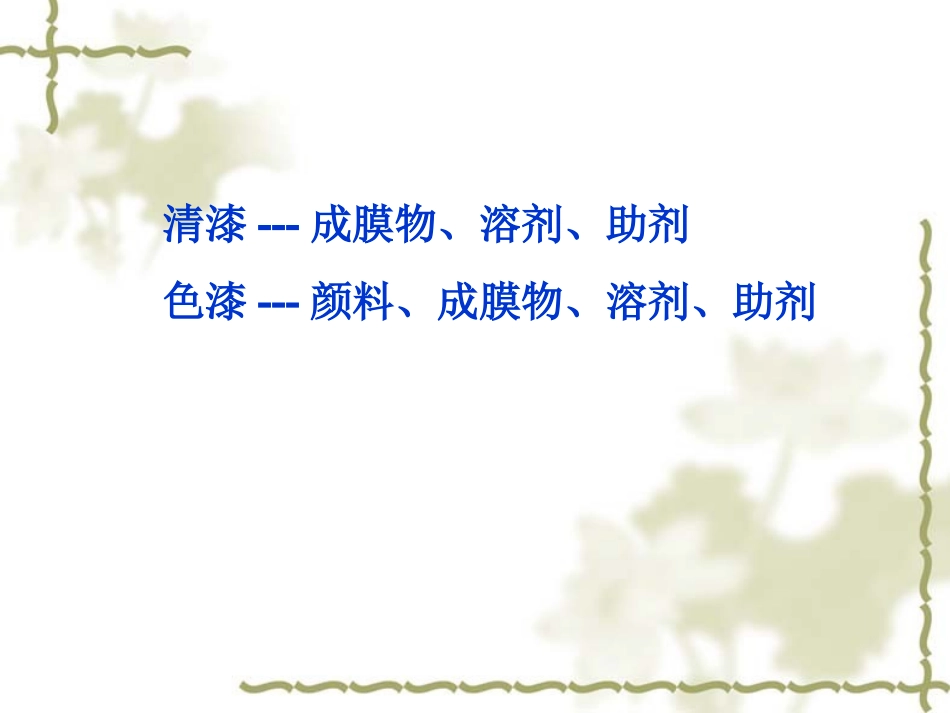

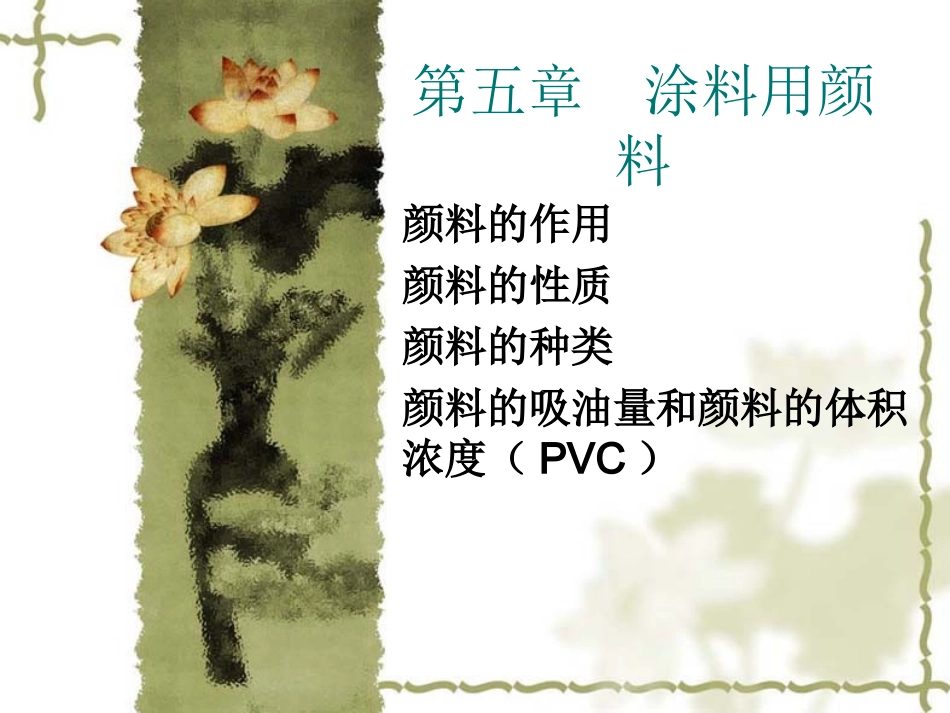

第五章涂料用颜料颜料的作用颜料的性质颜料的种类颜料的吸油量和颜料的体积浓度（PVC）清漆---成膜物、溶剂、助剂色漆---颜料、成膜物、溶剂、助剂赋予涂层色彩颜料的作用颜料是不溶于涂料基料或溶剂中的粉末状固体物质,：增加强度:颜料的活性表面可以和大分子链相结合,形成交联结构.颜料粒子越细,增强效果越好.增加附着力:加入颜料可以减少收缩,减小干燥固化过程中的内应力，改善附着力.改善耐候性:有的颜料可以起到吸收紫外线的作用.减小对成膜物质的伤害（降解）。功能作用:在防腐颜料中有起钝化作用的颜料如红丹,也有起屏蔽作用的颜料如铝粉、云母粉等，还有作为类似牺牲阳极的锌粉。降低光泽：在涂料中加入颜料可破坏漆膜表面的平滑性，因而可降低光泽。清漆中常用极细的SO2或蜡来消光。降低成本：体质颜料加入涂料中不影响涂层性质，但可增加体积，大大降低成本。颜料的指标遮盖力：指颜料遮盖住被涂物表面，使它不能透过漆膜而显露的能力。它和折射率、结晶类型、粒径大小等有关。着色力：是以颜料本身的色彩来影响整个混合物颜料的能力。着色力越大，用量可越小。着色力大小与颜料本身特性相关，与其粒径大小也有关。粒径越小，着色力越大。耐光牢度：涂膜的色泽须耐久，最好能保持到涂膜破坏为止。许多颜料在光照下会裉色、发暗。渗色性：有时在红漆底层上涂白漆，白漆成了粉红色，这说明白漆中的溶剂溶解了一部分红底漆中的颜料，这种现在称为“渗色”。红色有机颜料特别容易渗色----颜料迁移。化学稳定性与热稳定性：颜料的化学反应性会限制颜料的使用，如氧化锌在酸值高的树脂中，因皂化交联使贮存过程中粘度大增（肝化）．颜料热稳定性差，不能用于高温烘干漆中．颜料的润实性、分散性于表面处理：颜料的润湿性和分散性是一个重要的指标．为了改进颜料的分散性与润湿性，往往要对颜料表面进行处理．毒性：铅颜料由于其素性，其使用已受到严格限制．遮盖力涂覆色漆后，涂膜中的颜料能够将被涂物的表面遮盖起来，使其不显露的能力。遮盖力示意图透明不透明反射、折射吸收---黑、白、彩色（互补）散射（丁达尔散射、瑞利散射）----当光线入射到不均匀的介质中，如乳状液、胶体溶液等，介质就因折射率不均匀而产生散射光。例如，当一束太阳光从窗外射进室外内时，我们从侧面可以看到光线的径迹，就是因为太阳光被空气中的灰尘散射的缘故。遮盖-----不让光直线传播瑞利散射折光指数差与散射关系相对散射量折光指数差相同颜料遮盖力与下列因素有关：(1)折射率，折射率愈大，遮盖力愈强；(2)吸收光线能力，吸收光线能力愈大，遮盖力愈强；(3)结晶度，晶形的遮盖力较强，无定形的遮盖力较弱；(4)分散度，分散度愈大，遮盖力愈强。(5)颗粒大小-----颜料与成膜物质的折射率差别（树脂的折射率均小于1.55）无机颜料的折射率大，如钛白（2.72）、铁红（3.6），遮盖力好粉笔实验湿纸1.5新型颜料。。。光的吸收如炭黑，入射光几乎能全部被吸收。用很少量颜料就能遮盖住底色。----吸收光线能力大---粒径大小：颜料的最佳粒径一般应为光线在空气中波长的一半，即0.2~0.4微米.小于此值,失去散射光的能力,大于此值则总表面减少,分散度减小，使总散射能力减少。------纳米材料------研磨设备必须----合适大小的颗粒颜料的种类按颜料来源----天然和合成颜料，按化学成分---有机和无机颜料颜料的种类活性颜料体积颜料（惰性颜料）着色颜料功能颜料按作用不同白色黑色彩色钡白：硫酸钡碳酸钙硅酸钙瓷土：云母滑石粉二氧化硅降成本、增强、消光，防腐、打磨性着色颜料具有一定着色力与遮盖力，在色漆中主要起着色与遮盖作用的一些颜料。（1）白色颜料钛白粉（TiO2）：由于高折射率，是白色颜料中着色力与遮盖力最强的一种，白度纯白，具有很高的着色力与遮盖力，0.25微米遮盖力最大。锌钡白（ZnS·BaSO4）：又称立德粉，是硫化锌和硫酸钡的混合物，折射率约为2，遮盖力仅次于钛白粉，但耐酸与耐光性差，多用于室内。立德粉又称为锌钡白，一种白颜料，硫化锌和硫酸钡的混合物。酸作用分解放出硫化氢，与硫化氢和碱不起作用。它耐热性良...
