场地设计(第三章地面停车场)VIP免费

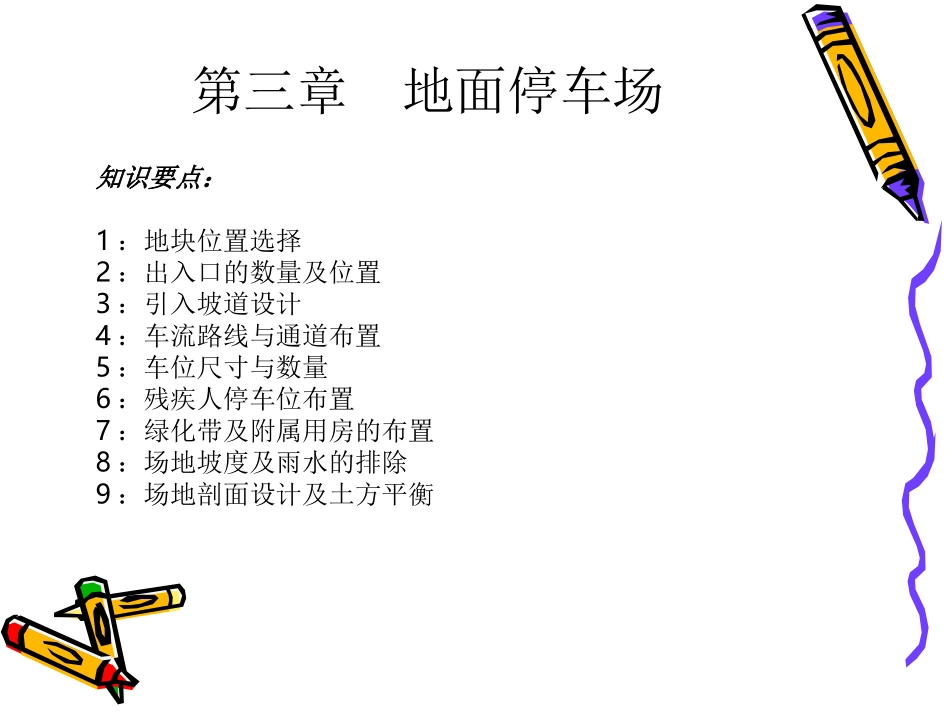

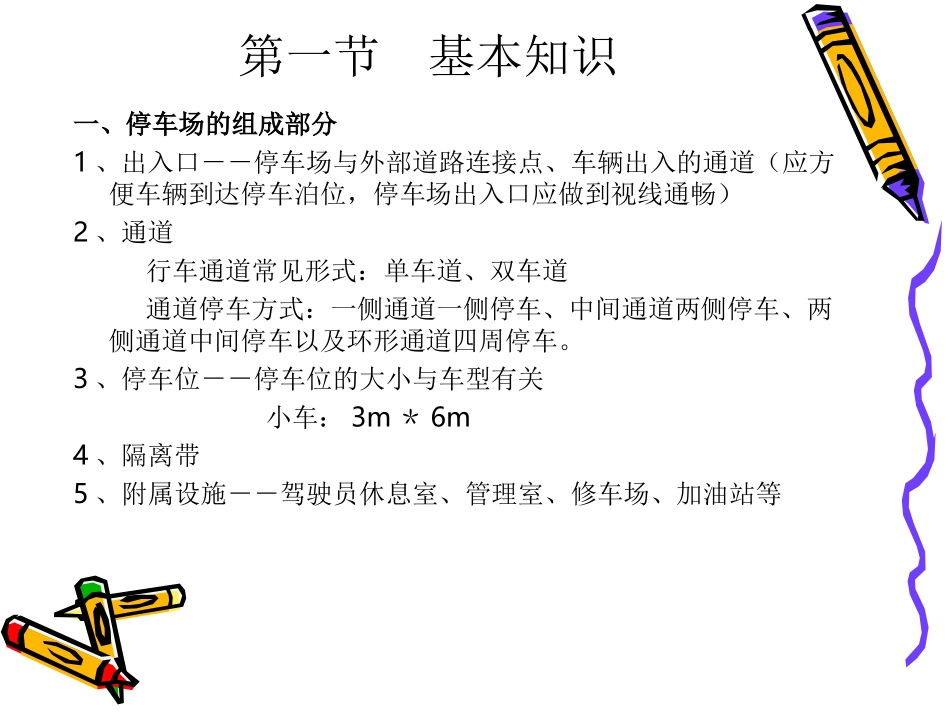

场地设计场地设计场地设计场地设计主讲人：胡宏主讲人：胡宏第三章地面停车场知识要点：1：地块位置选择2：出入口的数量及位置3：引入坡道设计4：车流路线与通道布置5：车位尺寸与数量6：残疾人停车位布置7：绿化带及附属用房的布置8：场地坡度及雨水的排除9：场地剖面设计及土方平衡第一节基本知识一、停车场的组成部分1、出入口－－停车场与外部道路连接点、车辆出入的通道（应方便车辆到达停车泊位，停车场出入口应做到视线通畅）2、通道行车通道常见形式：单车道、双车道通道停车方式：一侧通道一侧停车、中间通道两侧停车、两侧通道中间停车以及环形通道四周停车。3、停车位－－停车位的大小与车型有关小车：3m＊6m4、隔离带5、附属设施－－驾驶员休息室、管理室、修车场、加油站等二、停车场布置的一般原则1、根据场地功能需要设置，满足城市规划及交通管理部门的要求2、合理确定停车场（库）的规模，对内服务型按内部要求设置，对外服务型如车站、码头、航空港、影剧院、体育馆、宾馆等，根据顾客流量估算或按当地规划、交通等主管部门的规定设置，亦可适当放宽。3、停车场内交通流线组织必须明确停车场内交通应尽可能遵循“单向右行”的原则，避免车流相互交叉；停车场应按不同车类型及性质的车辆，分别安排场地停车4、停车场设计必须综合考虑场地路面结构、绿化、照明、排水及必要的附属设施的设计5、停车场设计以近期为主，并为远期的发展预留场地6、注意环境保护，减少噪声、废气污染三、设计方法1、确定技术条件根据规范规定确定出入口的位置、通道、停车数量、停车坪布置和残疾人车位布置等的标准。2、平面布置停车场平面设计应有效利用场地，合理安排停车区及通道，便于车辆进出，满足防火安全要求，并留出布设附属设施的位置。（1）停车场内部交通流线组织（2）确定通道布置（3）布置停车车位（4）连接平曲线3、竖向布置（1）确定停车坪通道的坡度（2）计算各控制点的设计标高（3）标注各段通道的坡度标4、布置雨水口（1）确定停车坪的横断面形式（2）找出各区的积水点5、绿化布置停车场绿化形式：周边式和树林式周边式绿化－－在停车场的四周种植乔木、灌木、草地、绿篱，停车场内部全部铺装不种植植物；树林式绿化－－在停车场内部种植成行、成列的落叶乔木，场地地面全部铺装，还可以采用草坪砖停车位增大绿地率。第二节规范规定一、出入口位置《城市道路设计规范》（CJJ37－90）《城市道路交通规划设计规范》（GB50220－95）《城市居住区规划设计规范》（GB50180－93）（2002年版）《民用建筑设计通则》（GB50352－2005）《城市公共交通站、场、厂设计规范》（CJJ15－87）二、出入口数量《城市道路交通规划设计规范》（GB50220－95）《城市道路设计规范》（CJJ37－90）《城市公共交通站、场、厂设计规范》（CJJ15－87）《停车场地规划设计规则（试行）》《全国民用建筑工程设计技术措施规划.建筑2003》三、出入口通道《停车场地规划设计规则（试行）》四、停车数量《全国民用建筑工程设计技术措施规划.建筑2003》《汽车库、修车库、停车场设计防火规范》（Gb50067－97）五、停车坪位置《城市道路设计规范》（CJJ37－90）《停车场地规划设计规则（试行）》《城市公共交通站、场、厂设计规范》（CJJ15－87）六、残疾人车位布置《城市道路和建筑物无障碍设计规范》（JGJ50-2001、J114-2001）小结：知识要点：9个－－地块位置选择、出入口的数量及位置、引入坡道设计、车流路线与通道布置、车位尺寸与数量、残疾人停车位布置、绿化带及附属用房的布置、场地坡度及雨水的排除、场地剖面设计及土方平衡。熟记数据：4类出入口位置：大中城市主干道的道路红线交点至场地道路中心线70m；出入口数量：停车数50辆以下1个，50辆以上2个引入坡道最大坡度：广场引道7％（城市道路9％）通道布置：一般要求环通
