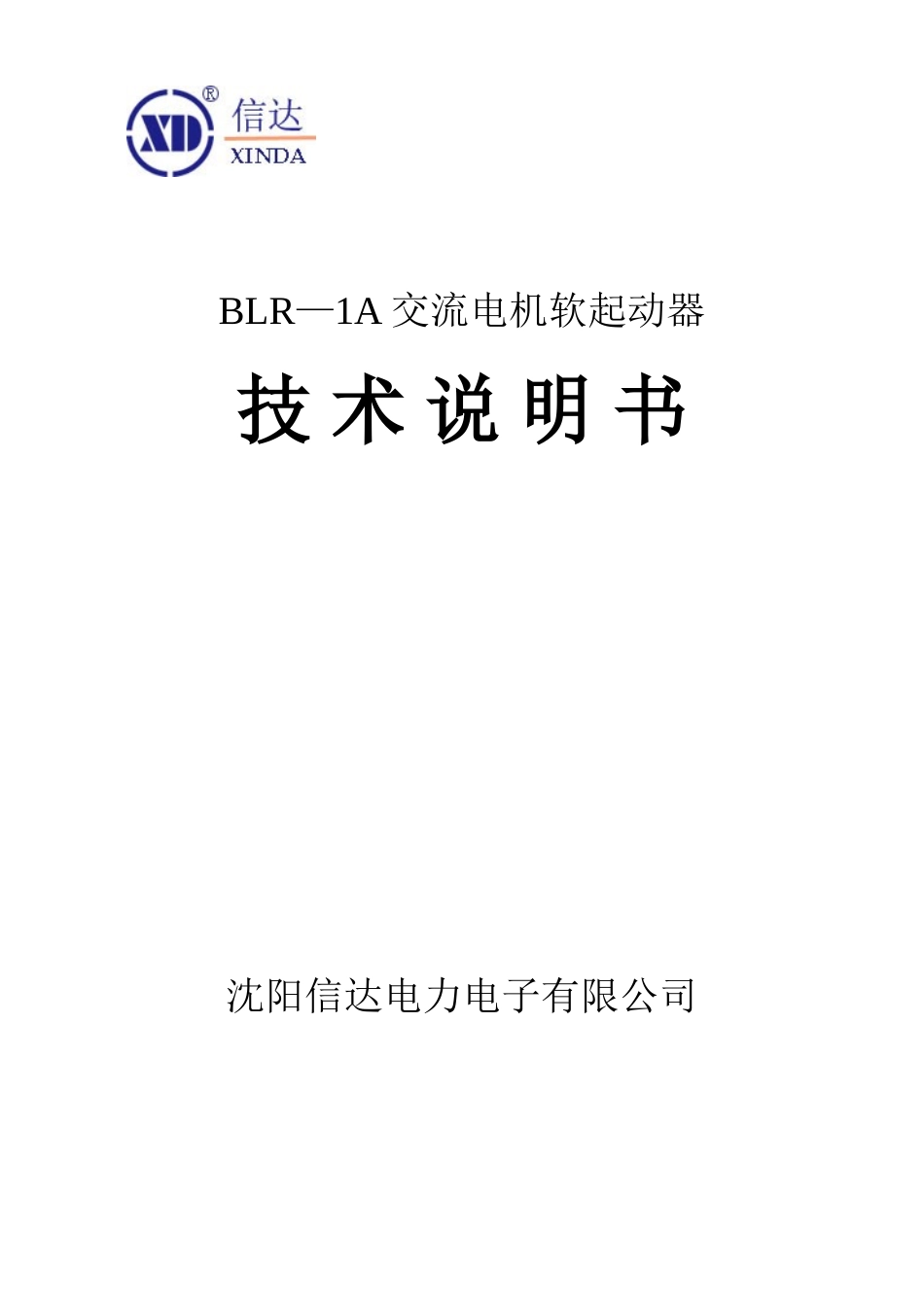

BLR1A交流电机软起动器BLR-1A_第1页
1/12

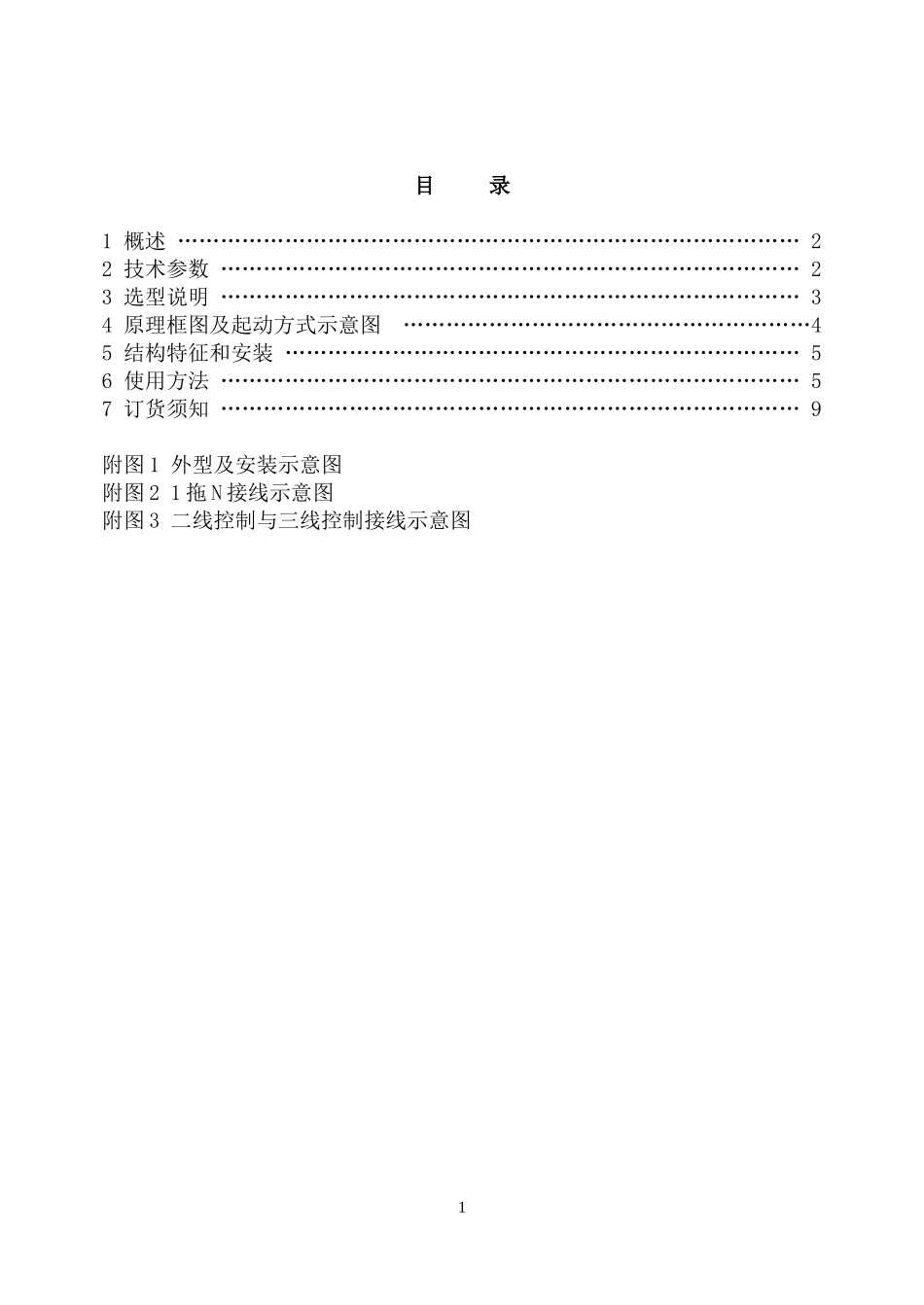

BLR1A交流电机软起动器BLR-1A_第2页
2/12

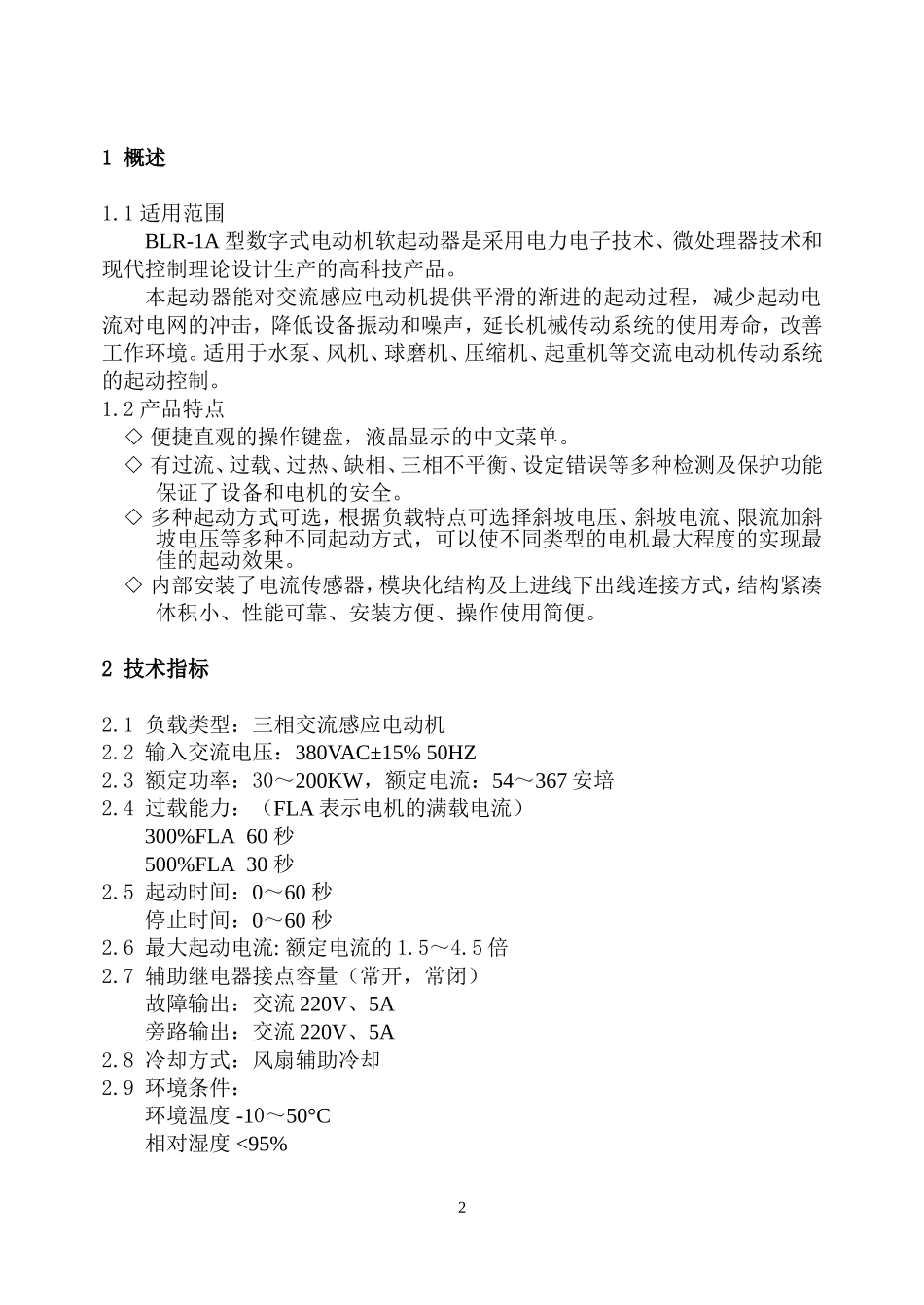

BLR1A交流电机软起动器BLR-1A_第3页
3/12
BLR—1A交流电机软起动器技术说明书沈阳信达电力电子有限公司目录1概述……………………………………………………………………………22技术参数………………………………………………………………………23选型说明………………………………………………………………………34原理框图及起动方式示意图…………………………………………………45结构特征和安装………………………………………………………………56使用方法………………………………………………………………………57订货须知………………………………………………………………………9附图1外型及安装示意图附图21拖N接线示意图附图3二线控制与三线控制接线示意图11概述1.1适用范围BLR-1A型数字式电动机软起动器是采用电力电子技术、微处理器技术和现代控制理论设计生产的高科技产品。本起动器能对交流感应电动机提供平滑的渐进的起动过程,减少起动电流对电网的冲击,降低设备振动和噪声,延长机械传动系统的使用寿命,改善工作环境。适用于水泵、风机、球磨机、压缩机、起重机等交流电动机传动系统的起动控制。1.2产品特点◇便捷直观的操作键盘,液晶显示的中文菜单。◇有过流、过载、过热、缺相、三相不平衡、设定错误等多种检测及保护功能保证了设备和电机的安全。◇多种起动方式可选,根据负载特点可选择斜坡电压、斜坡电流、限流加斜坡电压等多种不同起动方式,可以使不同类型的电机最大程度的实现最佳的起动效果。◇内部安装了电流传感器,模块化结构及上进线下出线连接方式,结构紧凑体积小、性能可靠、安装方便、操作使用简便。2技术指标2.1负载类型:三相交流感应电动机2.2输入交流电压:380VAC±15%50HZ2.3额定功率:30~200KW,额定电流:54~367安培2.4过载能力:(FLA表示电机的满载电流)300%FLA60秒500%FLA30秒2.5起动时间:0~60秒停止时间:0~60秒2.6最大起动电流:额定电流的1.5~4.5倍2.7辅助继电器接点容量(常开,常闭)故障输出:交流220V、5A旁路输出:交流220V、5A2.8冷却方式:风扇辅助冷却2.9环境条件:环境温度-10~50°C相对湿度<95%23选型说明3.1软起动器型号说明3.2软起动器外型尺寸及外围器件选用表(电压:380V)电动机参数软起动器外围元件功率(KW)额定电流(A)型号规格外型断路器电参数旁路接触器电参数3054BLR-1A—30附图1-180ACJX1-633768BLR-1A—37100ACJX1-754580BLR-1A—45附图1-2125ACJX1-1105598BLR-1A—55160ACJX1-11075128BLR-1A—75附图1-3180ACJX1-14090160BLR-1A—90附图1-4225ACJX1-170115190BLR-1A—115附图1-5132236BLR-1A—132附图1-6160290BLR-1A—160附图1-7200367BLR-1A—200附图1-84原理框图及起动方式示意图BLR-1A适配电机功率。如:075为75KW系列序号及设计号产品名称3图1软起动原理框图图2软起动方式示意图驱动电路电压检测单片机控制系统键盘、液晶显示屏电机三相交流电源380V电流检验R.S.TU.V.W45结构特征与安装BLR-1A型软起动器采用盒式壳体结构。壳内装有可控硅模块、散热器、风扇、RC吸收回路、电流检测模块及微处理器控制板等。壳的正面有液晶显示屏键盘,控制电路接线端子,壳的背部有安装孔。壳的上下部分别有三根和六根铜排,作为主回路三进六出的引线。上引线接380V电源和旁路接触器一端,下引线分别接电动机和旁路接触器另一端。使用BLR-1A型软起动器不用外配电流互感器。安装时外壳必须接地线,垂直安装在控制柜中,以利于接线。外形尺寸和安装示意图请见附图1。6使用方法6.1总电路连接图(见图3)图36.2控制电路端子的使用6.2.1控制电路端子示意图(见图4)5图46.2.2控制电路端子用法说明分类端子标记端子名称用途电源输入1、2风扇电源1、2为冷却风扇输入220V交流电源12、13控制电源12、13是外接电源输入端子,为起动、停止电路提供直流24V电压。内部也提供了电源,通过内部跳线设置,可以选择使用内部电源或者使用外部电源。使用内部电源时12、13悬空。内部跳线设置如下图所示。接点输入8停止8与11断开时电动机执行减速软停止或自由停止。9起动9与11闭合时电动机开始起动运行。11公用端接点输入信号的公共端子。接点输出20、21故障输出20、21...
