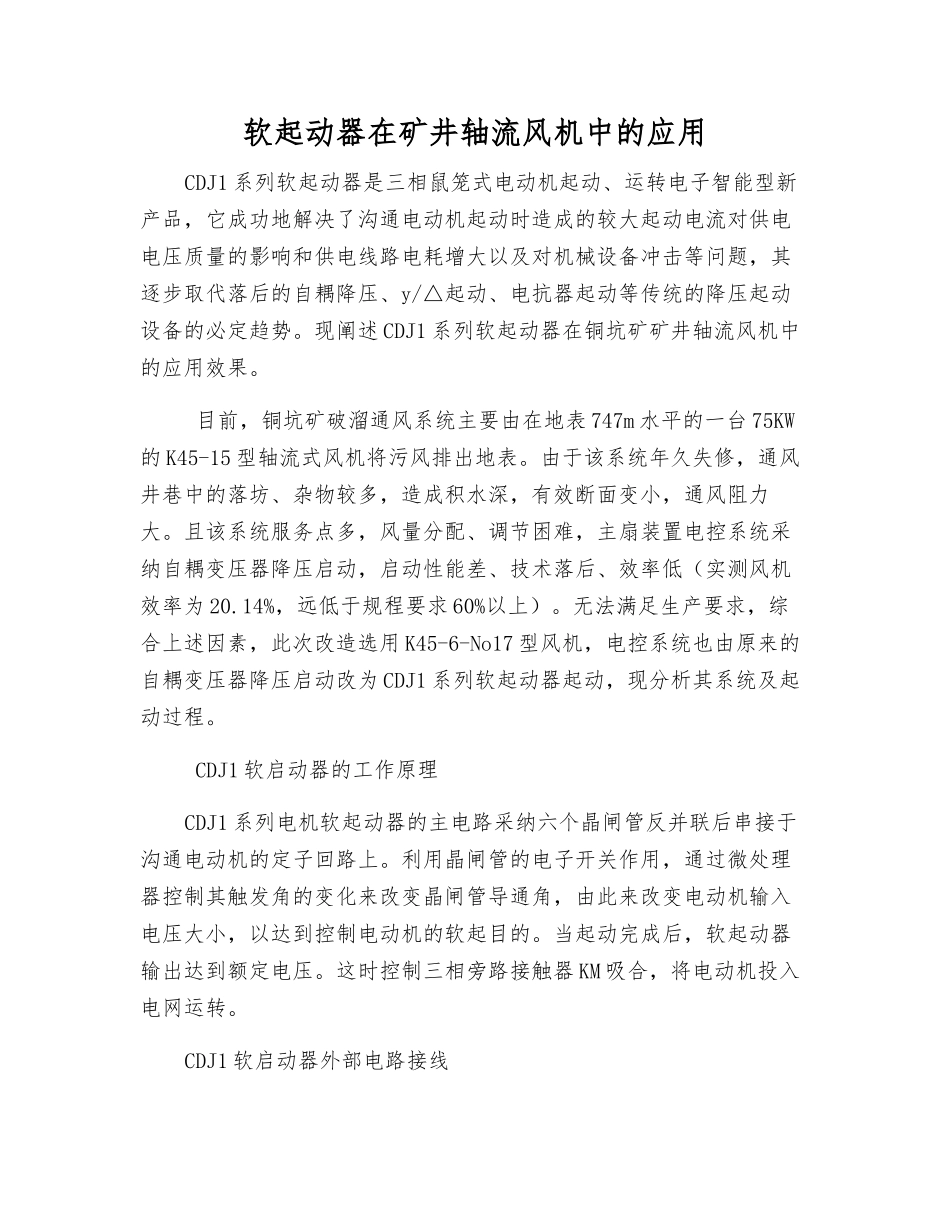

软起动器在矿井轴流风机中的应用

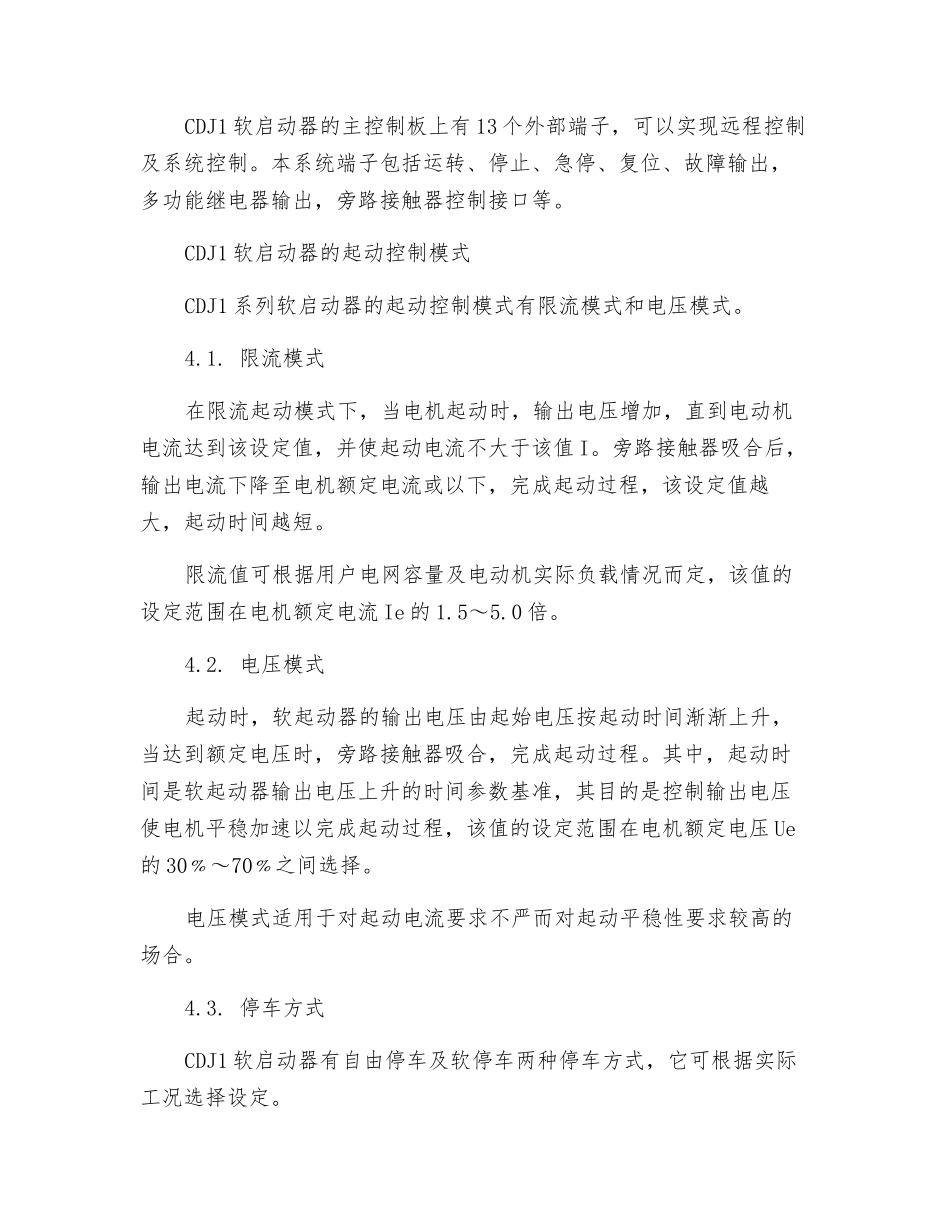

软起动器在矿井轴流风机中的应用CDJ1 系列软起动器是三相鼠笼式电动机起动、运转电子智能型新产品，它成功地解决了沟通电动机起动时造成的较大起动电流对供电电压质量的影响和供电线路电耗增大以及对机械设备冲击等问题，其逐步取代落后的自耦降压、y/△起动、电抗器起动等传统的降压起动设备的必定趋势。现阐述 CDJ1 系列软起动器在铜坑矿矿井轴流风机中的应用效果。 目前，铜坑矿破溜通风系统主要由在地表 747m 水平的一台 75KW的 K45-15 型轴流式风机将污风排出地表。由于该系统年久失修，通风井巷中的落坊、杂物较多，造成积水深，有效断面变小，通风阻力大。且该系统服务点多，风量分配、调节困难，主扇装置电控系统采纳自耦变压器降压启动，启动性能差、技术落后、效率低（实测风机效率为 20.14%，远低于规程要求 60%以上）。无法满足生产要求，综合上述因素，此次改造选用 K45-6-No17 型风机，电控系统也由原来的自耦变压器降压启动改为 CDJ1 系列软起动器起动，现分析其系统及起动过程。 CDJ1 软启动器的工作原理CDJ1 系列电机软起动器的主电路采纳六个晶闸管反并联后串接于沟通电动机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管导通角，由此来改变电动机输入电压大小，以达到控制电动机的软起目的。当起动完成后，软起动器输出达到额定电压。这时控制三相旁路接触器 KM 吸合，将电动机投入电网运转。CDJ1 软启动器外部电路接线CDJ1 软启动器的主控制板上有 13 个外部端子，可以实现远程控制及系统控制。本系统端子包括运转、停止、急停、复位、故障输出，多功能继电器输出，旁路接触器控制接口等。CDJ1 软启动器的起动控制模式CDJ1 系列软启动器的起动控制模式有限流模式和电压模式。4.1. 限流模式在限流起动模式下，当电机起动时，输出电压增加，直到电动机电流达到该设定值，并使起动电流不大于该值 I。旁路接触器吸合后，输出电流下降至电机额定电流或以下，完成起动过程，该设定值越大，起动时间越短。限流值可根据用户电网容量及电动机实际负载情况而定，该值的设定范围在电机额定电流 Ie 的 1.5～5.0 倍。4.2. 电压模式起动时，软起动器的输出电压由起始电压按起动时间渐渐上升，当达到额定电压时，旁路接触器吸合，完成起动过程。其中，起动时间是软起动器输出电压上升的时间参数基准，其目的是控制输出电压使电机平稳加速以完成起动过程，该值的设定...
