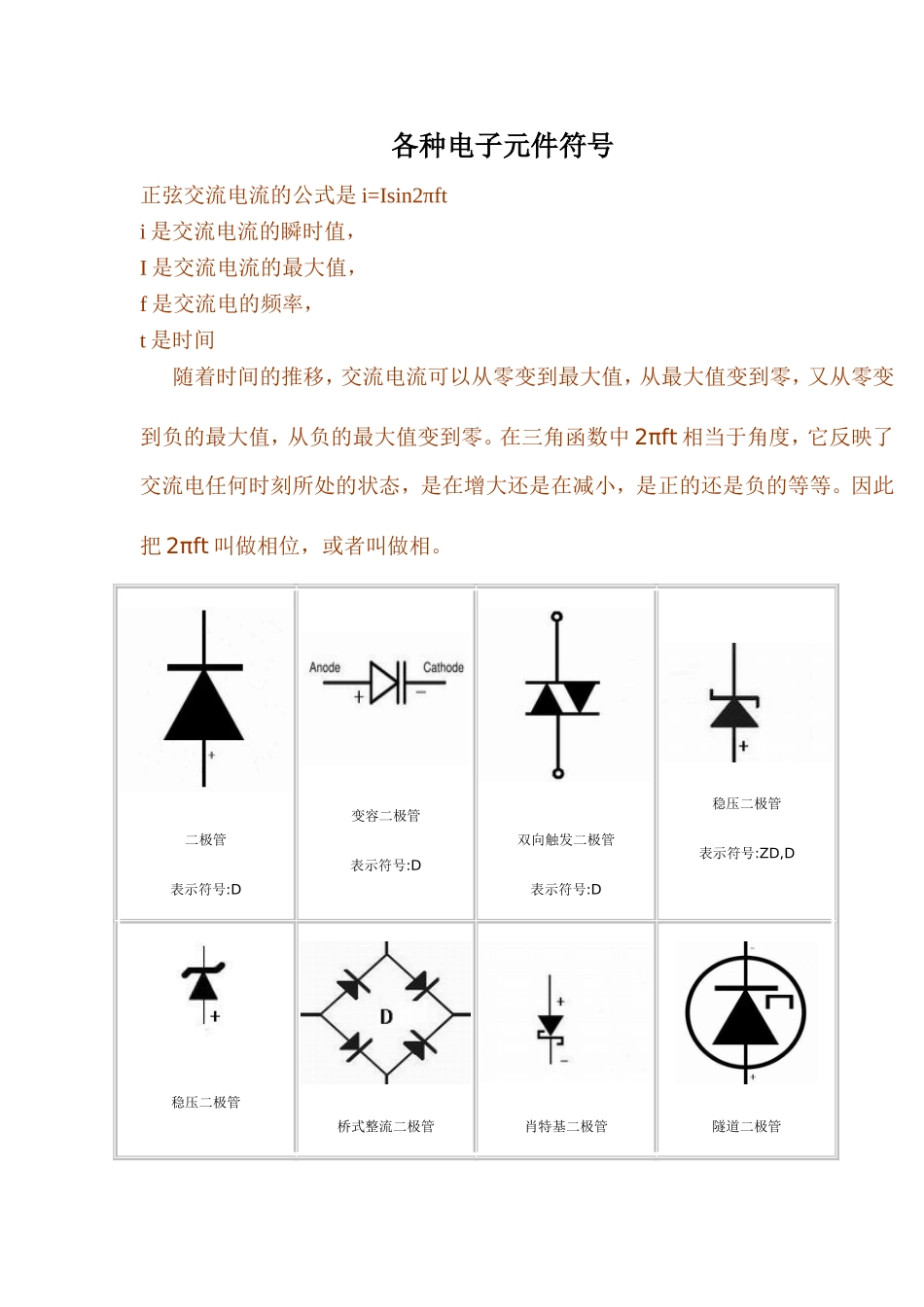

各种电子元件符号正弦交流电流的公式是i=Isin2πfti是交流电流的瞬时值,I是交流电流的最大值,f是交流电的频率,t是时间随着时间的推移,交流电流可以从零变到最大值,从最大值变到零,又从零变到负的最大值,从负的最大值变到零。在三角函数中2πft相当于角度,它反映了交流电任何时刻所处的状态,是在增大还是在减小,是正的还是负的等等。因此把2πft叫做相位,或者叫做相。二极管表示符号:D变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管桥式整流二极管肖特基二极管隧道二极管表示符号:ZD,D表示符号:D隧道二极管光敏二极管或光电接收二极管发光二极管表示符号:LED双色发光二极管表示符号:LED光敏三极管或光电接收三极管表示符号:Q,VT单结晶体管(双基极二极管)表示符号:Q,VT复合三极管表示符号:Q,VTNPN型三极管表示符号:Q,VTPNP型三极管表示符号:Q,VTPNP型三极管表示符号:Q,VTNPN型三极管表示符号:Q,VT带阻尼二极管NPN型三极管表示符号:Q,VT带阻尼二极管及电阻NPN型三极管表示符号:Q,VTIGBT场效应管表示符号:Q,VT带阻尼二极管IGBT场效应管表示符号:Q,VT接面型场效应管P-JFET接面型场效应管N-JFET场效应管增强型P-MOS场效应管增强型N-MOS场效应管耗尽型P-MOS场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号:R电阻电阻器或固定电阻表示符号:R电位器表示符号:VR,RP,W可调电阻表示符号:VR,RP,W电位器表示符号:VR,RP,W可调电阻表示符号:VR,RP,W三脚消磁电阻表示符号:RT二脚消磁电阻表示符号:RT压敏电阻表示符号:RZ,VAR热敏电阻表示符号:RT光敏电阻CDS电容(有极性电容)表示符号:电容(有极性电容)表示符号:C可调电容表示符号:C电容(无极性电容)表示符号:C四端光电光电耦合器表示符号:OC,N六端光电光电耦合器表示符号:OC,N单向可控硅(晶闸管)双向可控硅(晶闸管)双向可控硅(晶闸管)晶振石英晶体振荡器表示符号:X晶振石英晶体振荡器表示符号:X石英晶体滤波器表示符号:X双列集成电路表示符号:IC或U单列集成电路表示符号:IC或U运算放大器倒相放大器ANDgate非门ORgate或门NANDgate与非门NORgate或非门保险管表示符号:F保险管表示符号:F变压器表示符号:T永久磁铁电感表示符号:L带铁芯电感线圈表示符号:L继电器继电器线路输入端子扬声器电池或直流电源按键开关表示符号:S双极开关电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源信号源GND公共接地端电子元件符号及字母表示电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1、BK液位测量传感器...
