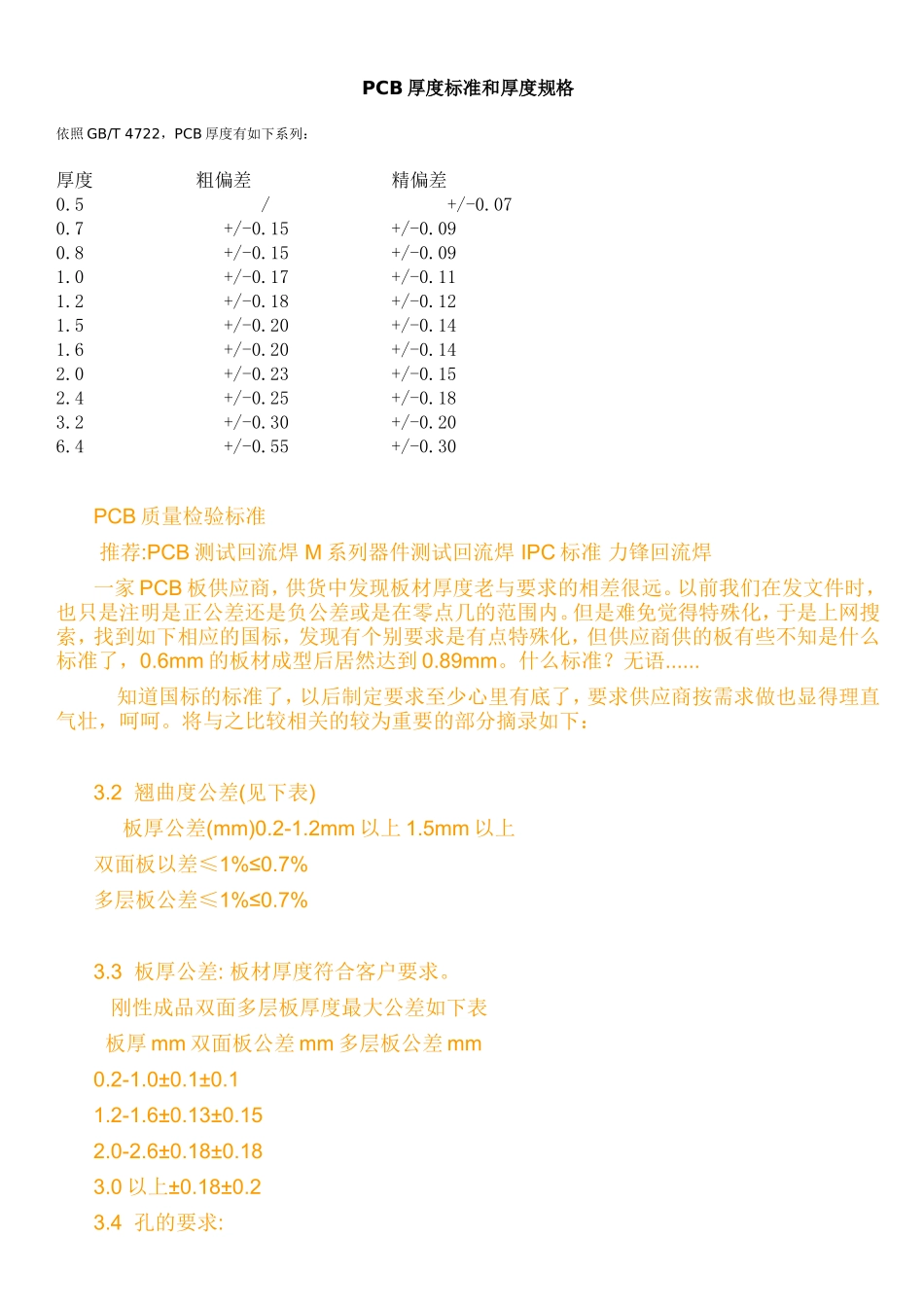

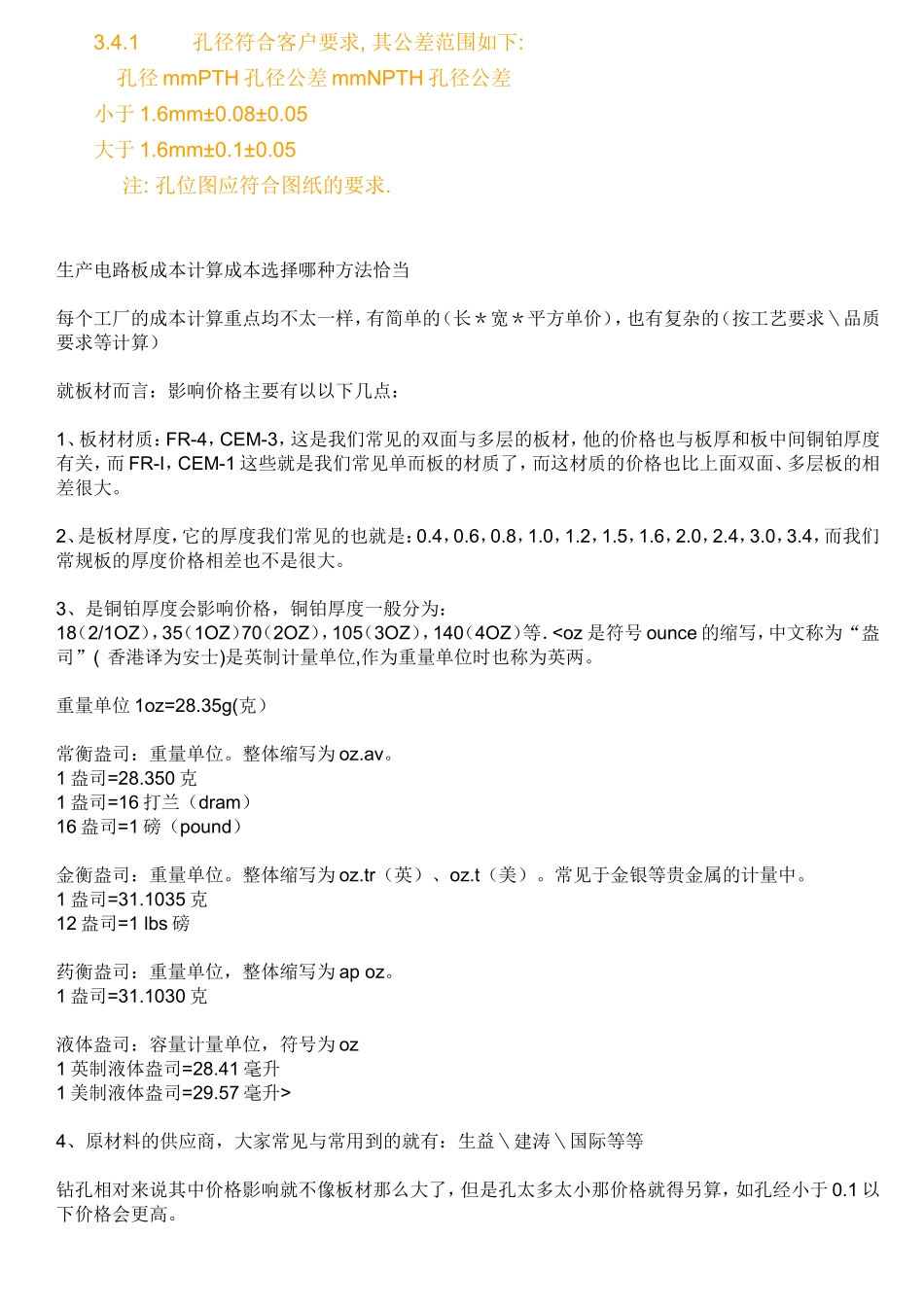

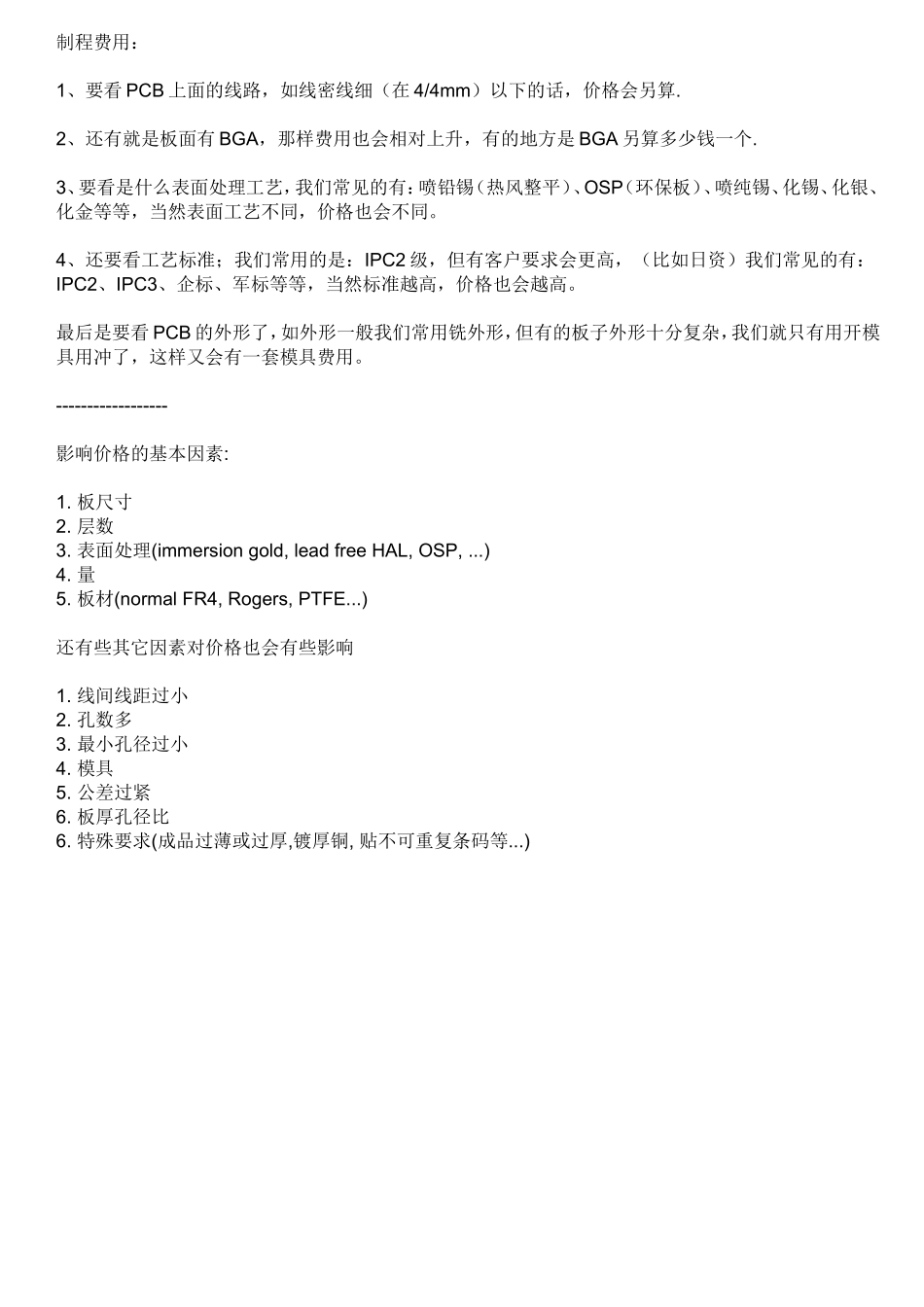

PCB厚度标准和厚度规格依照GB/T4722，PCB厚度有如下系列：厚度粗偏差精偏差0.5/+/-0.070.7+/-0.15+/-0.090.8+/-0.15+/-0.091.0+/-0.17+/-0.111.2+/-0.18+/-0.121.5+/-0.20+/-0.141.6+/-0.20+/-0.142.0+/-0.23+/-0.152.4+/-0.25+/-0.183.2+/-0.30+/-0.206.4+/-0.55+/-0.30PCB质量检验标准推荐:PCB测试回流焊M系列器件测试回流焊IPC标准力锋回流焊一家PCB板供应商，供货中发现板材厚度老与要求的相差很远。以前我们在发文件时，也只是注明是正公差还是负公差或是在零点几的范围内。但是难免觉得特殊化，于是上网搜索，找到如下相应的国标，发现有个别要求是有点特殊化，但供应商供的板有些不知是什么标准了，0.6mm的板材成型后居然达到0.89mm。什么标准？无语......知道国标的标准了，以后制定要求至少心里有底了，要求供应商按需求做也显得理直气壮，呵呵。将与之比较相关的较为重要的部分摘录如下：3.2翘曲度公差(见下表)板厚公差(mm)0.2-1.2mm以上1.5mm以上双面板以差≤1%≤0.7%多层板公差≤1%≤0.7%3.3板厚公差:板材厚度符合客户要求。刚性成品双面多层板厚度最大公差如下表板厚mm双面板公差mm多层板公差mm0.2-1.0±0.1±0.11.2-1.6±0.13±0.152.0-2.6±0.18±0.183.0以上±0.18±0.23.4孔的要求:3.4.1孔径符合客户要求,其公差范围如下:孔径mmPTH孔径公差mmNPTH孔径公差小于1.6mm±0.08±0.05大于1.6mm±0.1±0.05注:孔位图应符合图纸的要求.生产电路板成本计算成本选择哪种方法恰当每个工厂的成本计算重点均不太一样，有简单的（长＊宽＊平方单价），也有复杂的（按工艺要求＼品质要求等计算）就板材而言：影响价格主要有以以下几点：1、板材材质：FR-4，CEM-3，这是我们常见的双面与多层的板材，他的价格也与板厚和板中间铜铂厚度有关，而FR-I，CEM-1这些就是我们常见单而板的材质了，而这材质的价格也比上面双面、多层板的相差很大。2、是板材厚度，它的厚度我们常见的也就是：0.4，0.6，0.8，1.0，1.2，1.5，1.6，2.0，2.4，3.0，3.4，而我们常规板的厚度价格相差也不是很大。3、是铜铂厚度会影响价格，铜铂厚度一般分为：18（2/1OZ），35（1OZ）70（2OZ），105（3OZ），140（4OZ）等．4、原材料的供应商，大家常见与常用到的就有：生益＼建涛＼国际等等钻孔相对来说其中价格影响就不像板材那么大了，但是孔太多太小那价格就得另算，如孔经小于0.1以下价格会更高。制程费用：1、要看PCB上面的线路，如线密线细（在4/4mm）以下的话，价格会另算.2、还有就是板面有BGA，那样费用也会相对上升，有的地方是BGA另算多少钱一个.3、要看是什么表面处理工艺，我们常见的有：喷铅锡（热风整平）、OSP（环保板）、喷纯锡、化锡、化银、化金等等，当然表面工艺不同，价格也会不同。4、还要看工艺标准；我们常用的是：IPC2级，但有客户要求会更高，（比如日资）我们常见的有：IPC2、IPC3、企标、军标等等，当然标准越高，价格也会越高。最后是要看PCB的外形了，如外形一般我们常用铣外形，但有的板子外形十分复杂，我们就只有用开模具用冲了，这样又会有一套模具费用。------------------影响价格的基本因素:1.板尺寸2.层数3.表面处理(immersiongold,leadfreeHAL,OSP,...)4.量5.板材(normalFR4,Rogers,PTFE...)还有些其它因素对价格也会有些影响1.线间线距过小2.孔数多3.最小孔径过小4.模具5.公差过紧6.板厚孔径比6.特殊要求(成品过薄或过厚,镀厚铜,贴不可重复条码等...)
