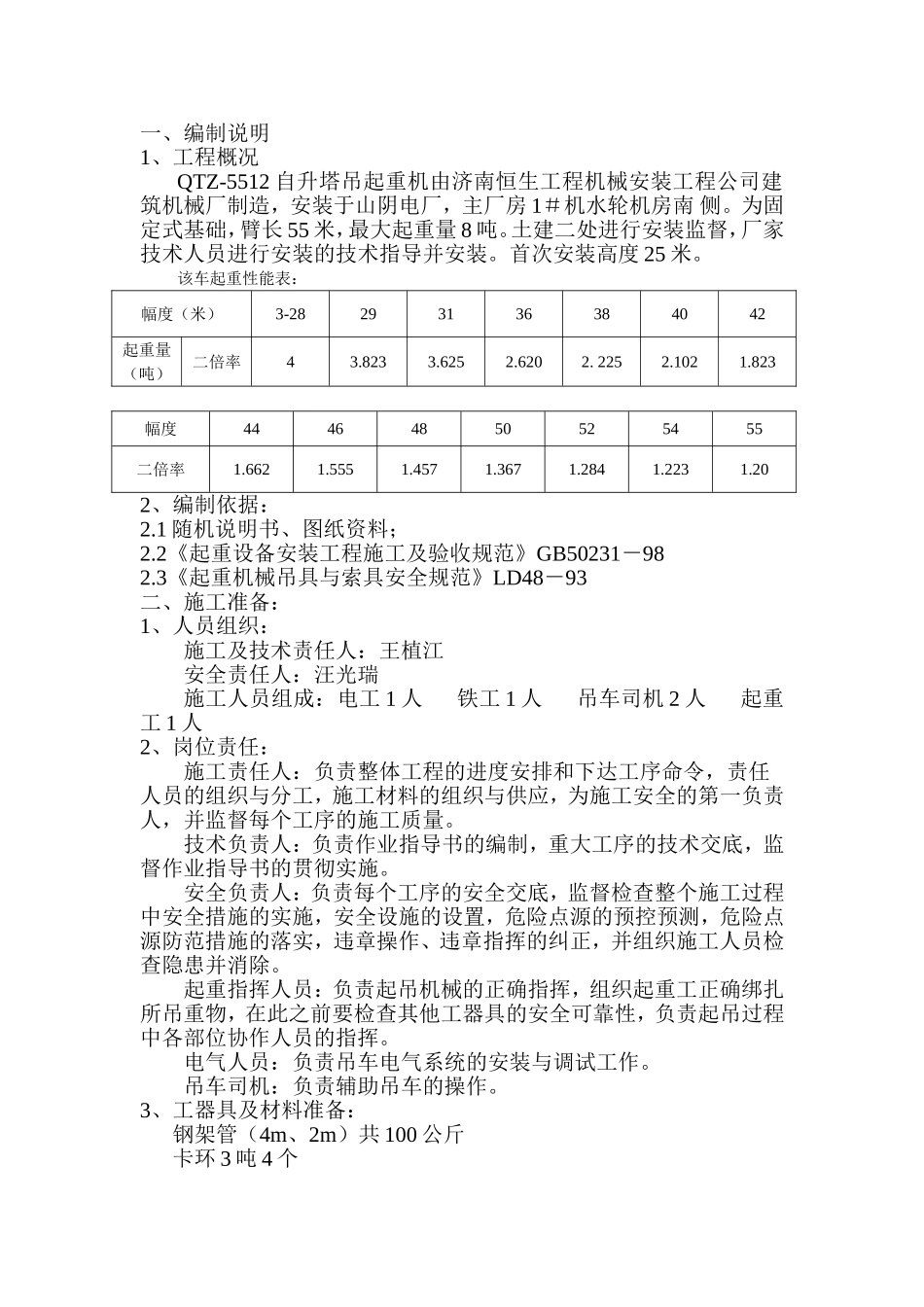

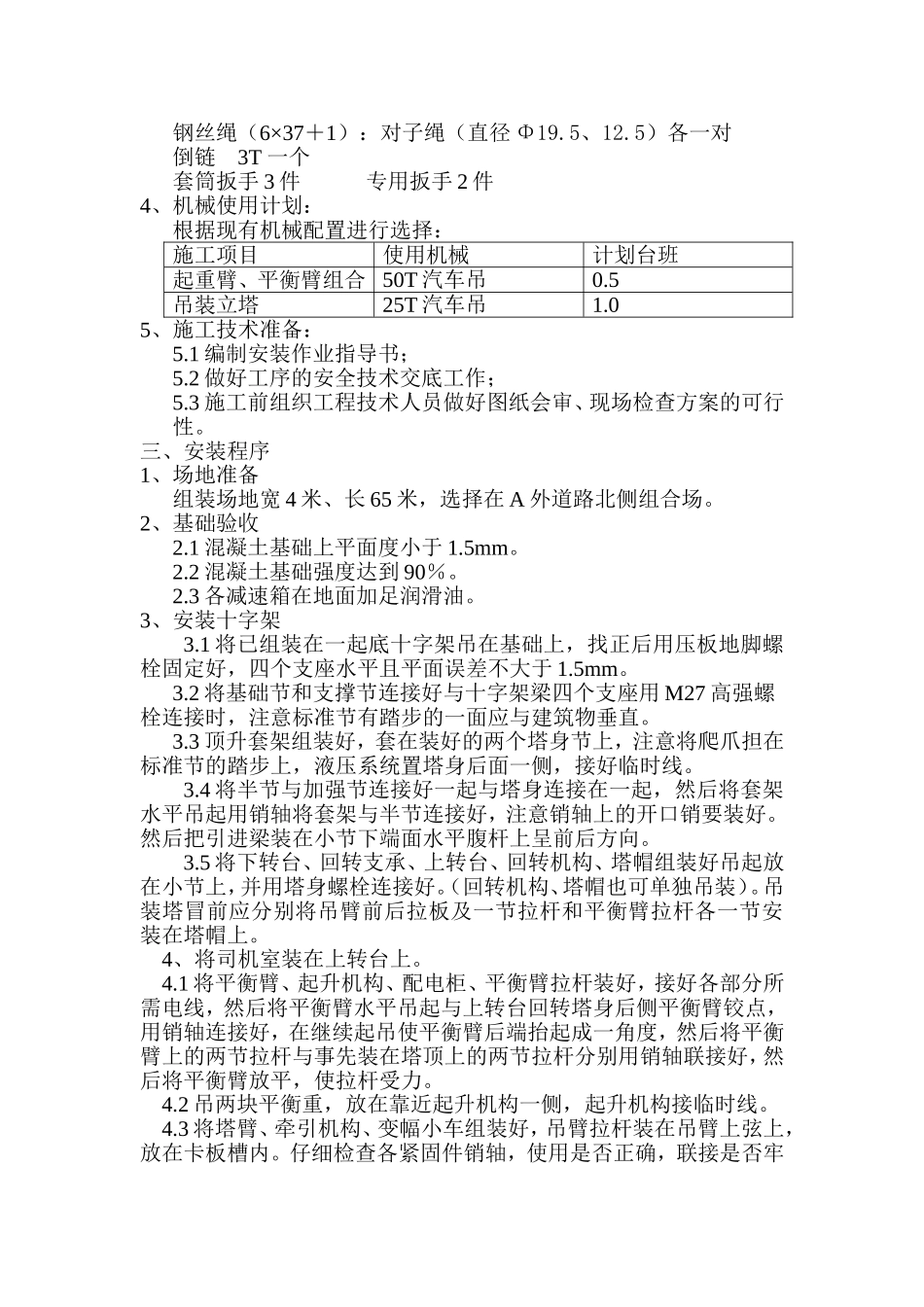

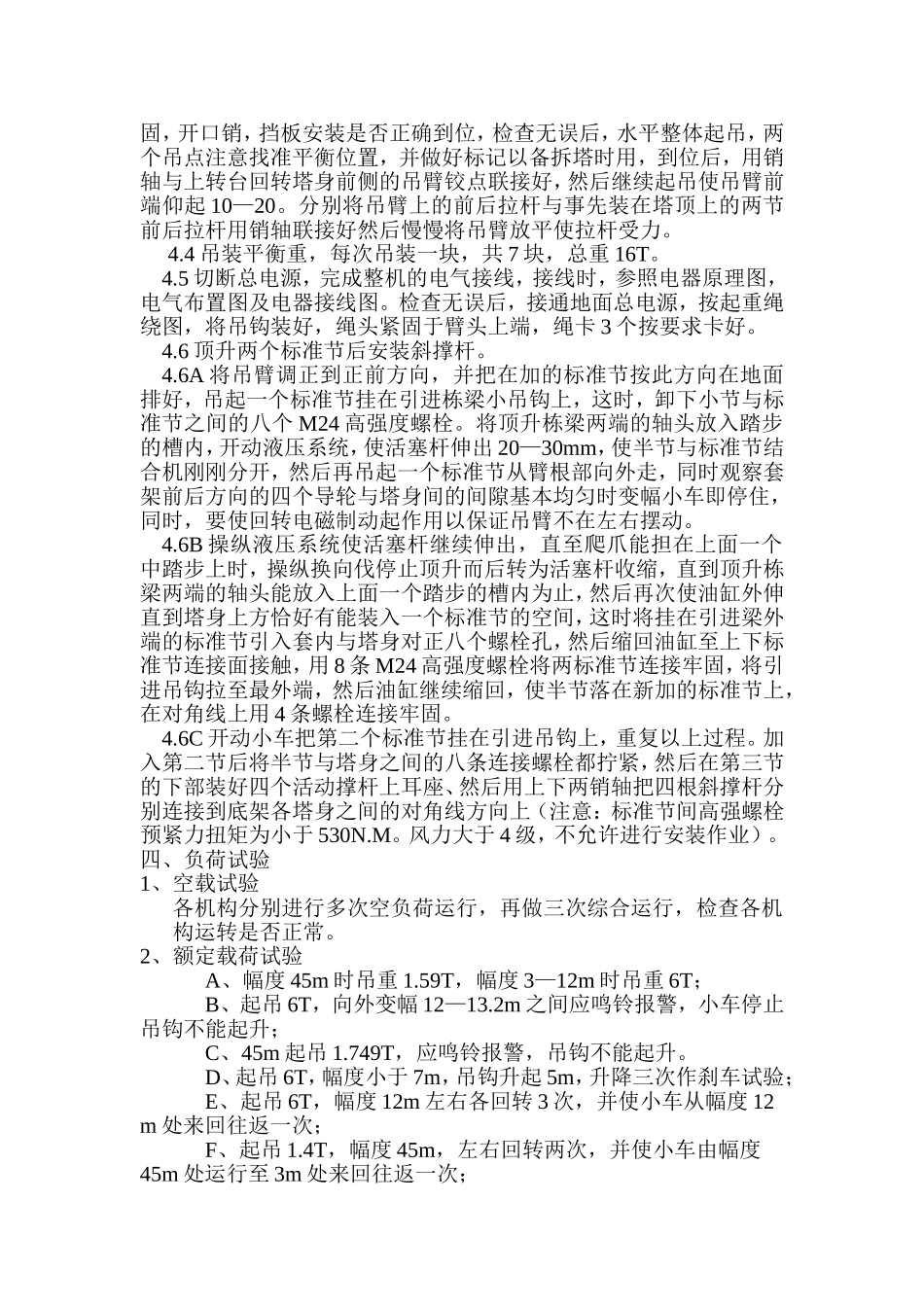

一、编制说明1、工程概况QTZ-5512自升塔吊起重机由济南恒生工程机械安装工程公司建筑机械厂制造，安装于山阴电厂，主厂房1＃机水轮机房南侧。为固定式基础，臂长55米，最大起重量8吨。土建二处进行安装监督，厂家技术人员进行安装的技术指导并安装。首次安装高度25米。该车起重性能表：幅度（米）3-28293136384042起重量（吨）二倍率43.8233.6252.6202.2252.1021.823幅度44464850525455二倍率1.6621.5551.4571.3671.2841.2231.202、编制依据：2.1随机说明书、图纸资料；2.2《起重设备安装工程施工及验收规范》GB50231－982.3《起重机械吊具与索具安全规范》LD48－93二、施工准备：1、人员组织：施工及技术责任人：王植江安全责任人：汪光瑞施工人员组成：电工1人铁工1人吊车司机2人起重工1人2、岗位责任：施工责任人：负责整体工程的进度安排和下达工序命令，责任人员的组织与分工，施工材料的组织与供应，为施工安全的第一负责人，并监督每个工序的施工质量。技术负责人：负责作业指导书的编制，重大工序的技术交底，监督作业指导书的贯彻实施。安全负责人：负责每个工序的安全交底，监督检查整个施工过程中安全措施的实施，安全设施的设置，危险点源的预控预测，危险点源防范措施的落实，违章操作、违章指挥的纠正，并组织施工人员检查隐患并消除。起重指挥人员：负责起吊机械的正确指挥，组织起重工正确绑扎所吊重物，在此之前要检查其他工器具的安全可靠性，负责起吊过程中各部位协作人员的指挥。电气人员：负责吊车电气系统的安装与调试工作。吊车司机：负责辅助吊车的操作。3、工器具及材料准备：钢架管（4m、2m）共100公斤卡环3吨4个钢丝绳（6×37＋1）：对子绳（直径Φ19.5、12.5）各一对倒链3T一个套筒扳手3件专用扳手2件4、机械使用计划：根据现有机械配置进行选择：施工项目使用机械计划台班起重臂、平衡臂组合50T汽车吊0.5吊装立塔25T汽车吊1.05、施工技术准备：5.1编制安装作业指导书；5.2做好工序的安全技术交底工作；5.3施工前组织工程技术人员做好图纸会审、现场检查方案的可行性。三、安装程序1、场地准备组装场地宽4米、长65米，选择在A外道路北侧组合场。2、基础验收2.1混凝土基础上平面度小于1.5mm。2.2混凝土基础强度达到90％。2.3各减速箱在地面加足润滑油。3、安装十字架3.1将已组装在一起底十字架吊在基础上，找正后用压板地脚螺栓固定好，四个支座水平且平面误差不大于1.5mm。3.2将基础节和支撑节连接好与十字架梁四个支座用M27高强螺栓连接时，注意标准节有踏步的一面应与建筑物垂直。3.3顶升套架组装好，套在装好的两个塔身节上，注意将爬爪担在标准节的踏步上，液压系统置塔身后面一侧，接好临时线。3.4将半节与加强节连接好一起与塔身连接在一起，然后将套架水平吊起用销轴将套架与半节连接好，注意销轴上的开口销要装好。然后把引进梁装在小节下端面水平腹杆上呈前后方向。3.5将下转台、回转支承、上转台、回转机构、塔帽组装好吊起放在小节上，并用塔身螺栓连接好。（回转机构、塔帽也可单独吊装）。吊装塔冒前应分别将吊臂前后拉板及一节拉杆和平衡臂拉杆各一节安装在塔帽上。4、将司机室装在上转台上。4.1将平衡臂、起升机构、配电柜、平衡臂拉杆装好，接好各部分所需电线，然后将平衡臂水平吊起与上转台回转塔身后侧平衡臂铰点，用销轴连接好，在继续起吊使平衡臂后端抬起成一角度，然后将平衡臂上的两节拉杆与事先装在塔顶上的两节拉杆分别用销轴联接好，然后将平衡臂放平，使拉杆受力。4.2吊两块平衡重，放在靠近起升机构一侧，起升机构接临时线。4.3将塔臂、牵引机构、变幅小车组装好，吊臂拉杆装在吊臂上弦上，放在卡板槽内。仔细检查各紧固件销轴，使用是否正确，联接是否牢固，开口销，挡板安装是否正确到位，检查无误后，水平整体起吊，两个吊点注意找准平衡位置，并做好标记以备拆塔时用，到位后，用销轴与上转台回转塔身前侧的吊臂铰点联接好，然后继续起吊使吊臂前端仰起10—20。分别将吊臂上的前后拉杆与事先装在塔顶上的两节前后拉杆用销轴联接好然后慢慢将吊臂放平使拉杆受力。4.4吊装平衡重，每次吊装一块，共7块，总重16T。4.5切...
