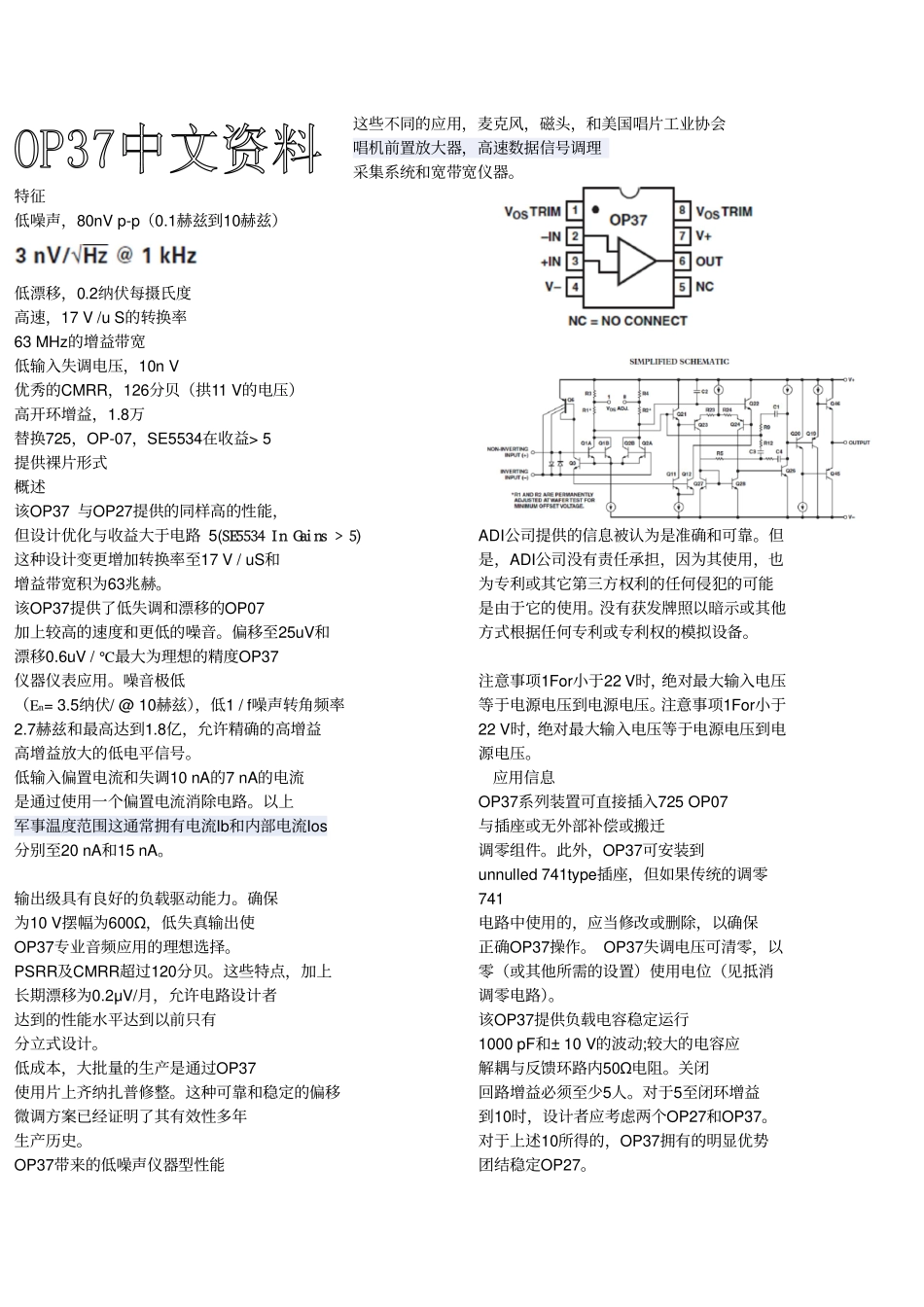

OP37中文资料VIP免费

特征低噪声，80nVp-p（0.1赫兹到10赫兹）低漂移，0.2纳伏每摄氏度高速，17V/uS的转换率63MHz的增益带宽低输入失调电压，10nV优秀的CMRR，126分贝（拱11V的电压）高开环增益，1.8万替换725，OP-07，SE5534在收益>5提供裸片形式概述该OP37与OP27提供的同样高的性能，但设计优化与收益大于电路5(SE5534InGains>5)这种设计变更增加转换率至17V/uS和增益带宽积为63兆赫。该OP37提供了低失调和漂移的OP07加上较高的速度和更低的噪音。偏移至25uV和漂移0.6uV/°C最大为理想的精度OP37仪器仪表应用。噪音极低（En=3.5纳伏/@10赫兹），低1/f噪声转角频率2.7赫兹和最高达到1.8亿，允许精确的高增益高增益放大的低电平信号。低输入偏置电流和失调10nA的7nA的电流是通过使用一个偏置电流消除电路。以上军事温度范围这通常拥有电流Ib和内部电流Ios分别至20nA和15nA。输出级具有良好的负载驱动能力。确保为10V摆幅为600Ω，低失真输出使OP37专业音频应用的理想选择。PSRR及CMRR超过120分贝。这些特点，加上长期漂移为0.2μV/月，允许电路设计者达到的性能水平达到以前只有分立式设计。低成本，大批量的生产是通过OP37使用片上齐纳扎普修整。这种可靠和稳定的偏移微调方案已经证明了其有效性多年生产历史。OP37带来的低噪声仪器型性能这些不同的应用，麦克风，磁头，和美国唱片工业协会唱机前置放大器，高速数据信号调理采集系统和宽带宽仪器。ADI公司提供的信息被认为是准确和可靠。但是，ADI公司没有责任承担，因为其使用，也为专利或其它第三方权利的任何侵犯的可能是由于它的使用。没有获发牌照以暗示或其他方式根据任何专利或专利权的模拟设备。注意事项1For小于22V时，绝对最大输入电压等于电源电压到电源电压。注意事项1For小于22V时，绝对最大输入电压等于电源电压到电源电压。应用信息OP37系列装置可直接插入725OP07与插座或无外部补偿或搬迁调零组件。此外，OP37可安装到unnulled741type插座，但如果传统的调零741电路中使用的，应当修改或删除，以确保正确OP37操作。OP37失调电压可清零，以零（或其他所需的设置）使用电位（见抵消调零电路）。该OP37提供负载电容稳定运行1000pF和±10V的波动;较大的电容应解耦与反馈环路内50Ω电阻。关闭回路增益必须至少5人。对于5至闭环增益到10时，设计者应考虑两个OP27和OP37。对于上述10所得的，OP37拥有的明显优势团结稳定OP27。热电电压产生的异种金属的输入终端接触可以降低漂移性能。最好的操作时将获得两个输入都保持接触在相同的温度。失调电压调整输入失调电压的OP37在晶圆级修整。但是，如果VOS的进一步调整是必要的，一个10kΩ的修剪电位器也可使用。TCVOS不退化（见抵消调零电路）。从1kΩ的其他电位值到1MΩ可用于有轻微退化（0.1μV的/°C至0.2μV的/℃）TCVOS。修剪比其他零值漂移创建了一个大约（VOS/300）μV的/°C的例如，在TCVOS变化将0.33μV的/°C的VOS的是，如果调整为100μV的。其偏移电压调整为10kΩ的电位范围为±4mV的。如果小调整范围是需要，调零灵敏度可减少通过使用一个固定电阻器结合小壶。为例如，下面的网络将有一个±280μV的调整范围失调电压调整输入失调电压的噪声测量为了测量80纳伏峰峰值噪声规范OP37在0.1赫兹到10赫兹范围内，以下预防措施必须指出：•该设备要做好热身福拉特至少5分钟。如表现在热身漂移曲线，失调电压典型变化4μV的电源后，由于增加了芯片的温度。在测量间隔10秒，这些temperatureinduced效果可以超过毫微伏不等。出于同样的原因•，该设备必须是良好的屏蔽气流。热电偶屏蔽效应最小化。•突发议案设备的附近也可以“馈通”，提高遵守噪音。•测试的时间来衡量0.1赫兹到10赫兹的噪音不应该超过10秒。所示的噪声测试仪频率响应曲线，在0.1赫兹的角落是指只有一个零。在10秒零行为作为附加测试时间，以消除从低于0.1赫兹频带噪声的贡献。•阿噪声电压密度测试测量时，建议噪音的单位多。一个10Hz的低噪声电压密度将关联测量以及一个0.1赫兹到10赫兹峰值到峰值噪音阅读，因为这两种结果都取决于白噪音和的1/f角频率的位置。线性优化最佳线性设计将得到的最低输出电流所需的应用程序。高增...
